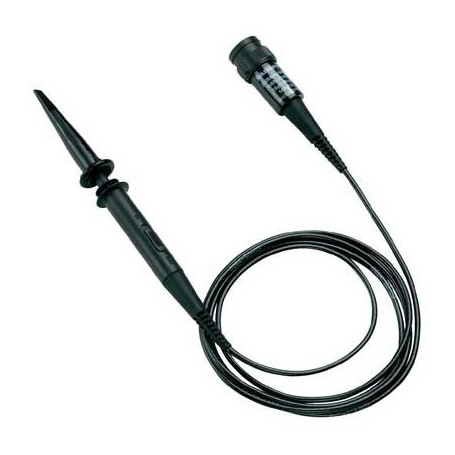

Sonde passive de tension 200MHz : P2220 Agrandir l'image

Sonde passive de tension 200MHz : P2220 | TEKTRONIX

Les P2220 et P2221 sont des sondes passives compactes avec une atténuation sélectionnable de 1X/10X, conçues pour être utilisées avec certains oscilloscopes Tektronix.

Plus de détails

Téléchargez GRATUITEMENT le guide de sondes et trouvez la sonde qui correspond à vos besoins

Téléchargement

Documentation P2220 / P2221

Téléchargez ce fichier (221.03k)

Description

La sonde P2220 est compatible avec les oscilloscopes des séries TDS200, TDS1000, TDS1000B, TDS2000, TDS2000B et TPS2000. La sonde P2220 offre également une capacité de mesure flottante jusqu'à 30 VRMS avec les oscilloscopes de la série TPS2000 uniquement. (Remarque : ne pas faire flotter avec les oscilloscopes des séries TDS2000, TDS2000B, TDS1000, TDS1000B ou TDS200).

Applications :

  • Mesures relatives à basse fréquence
  • Mesures basse fréquence dans le domaine des ordinateurs et des télécommunications
  • Alimentations
  • Amplificateurs basse fréquence

Caractéristiques :

  • Atténuation : 10X
  • Capacité entrée différentielle : <1pf
  • Alimentation: TekProbe

Spécifications

Paramètres

10X

1x
Largeur de bande DC à 200 MHz DC à 6 MHz
Longueur de la sonde 1.5 m 1.5 m
Taux d'atténuation 10:01 01:01
Plage de compensation Tous les oscilloscopes avec entrée 1 MΩ
P2220 15 à 25 pF
P2221 10 à 25 pF
Capacité d'entrée 17.0 pF 110 pF
Résistance d'entrée 10 MΩ 1 MΩ
Tension d'entrée maximale 300 V Cat II 150 V Cat II
Tension maximale entre le fil de référence et la terre 30 VRMS1 30 VRMS1

Fiche technique (peut contenir des options)

Bandes passantes 200 MHz
Système d'attache Ouvrant

10 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Bandes passantes 200 MHz
Système d'attache Ouvrant
