Série PHN : 60 000V, 40A, 150kW, Précision : 0,01% Agrandir l'image

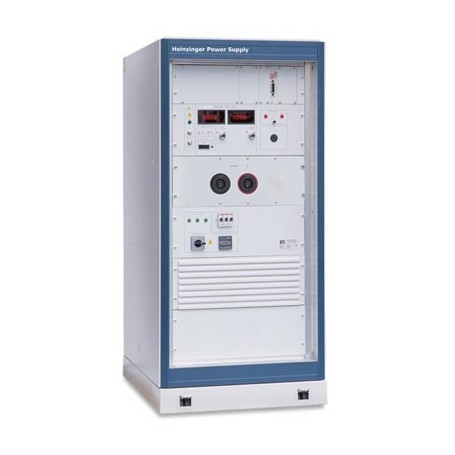

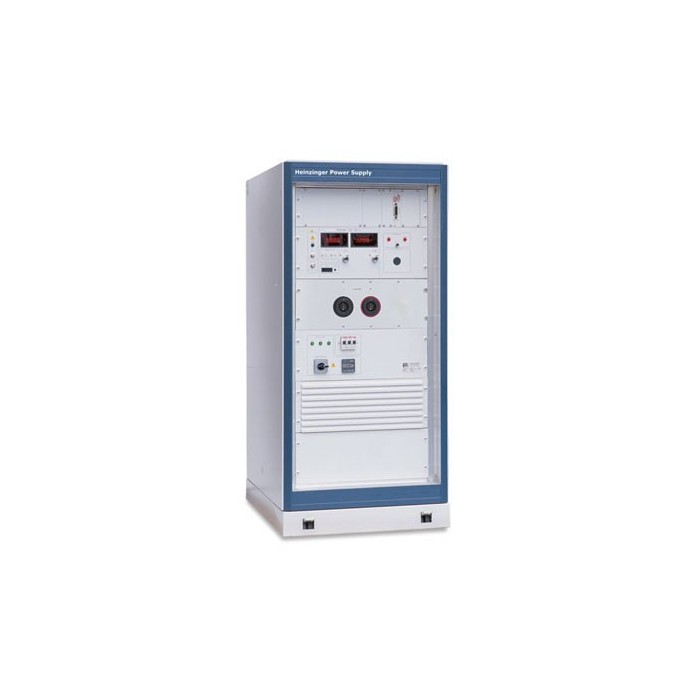

Série PHN : 60 000V, 40A, 150kW, Précision : 0,01% | HEINZINGER

• output voltage up to 60.000 Volt • output current up to 40 A • residual ripple < 0,01% pp, (PHNhp up to 0,001%pp) • stability < 0,01% over 8h (PHNhp 0,001%) • setting of output voltage with ten-turn potentiometer • setting of output current with ten-turn potentiometer • 3.5-digit...

Téléchargement

Documentation PHN

Téléchargez ce fichier (207.29k)

Description

• output voltage up to 60.000 Volt
• output current up to 40 A
• residual ripple < 0,01% pp, (PHNhp up to 0,001%pp)
• stability < 0,01% over 8h (PHNhp 0,001%)
• setting of output voltage with ten-turn potentiometer
• setting of output current with ten-turn potentiometer
• 3.5-digit digital displays for voltage and current, analogue displays on request
• analog interface
• digital interface avalible as option
• external HV On/Off via stand-by input
• polarity reversal as option
• sustained short-circuit resistant
• 19" rack on columns or casters
• customized versions are possible, e.g. for 2-quadrants operation

Références
Tension de sortie
Courant
Poids (Kg)
PHN 1200-5
1200 V
5 A
150
PHN 1200-10
1200 V
10 A
380
PHN 1200-20
1200 V
20 A
450
PHN 1200-40
1200 V
40 A
1100
PHN 2500-2
2500 V
2 A
200
PHN 2500-4
2500 V
4 A
380
PHN 2500-10
2500 V
10 A
480
PHN 2500-20
2500 V
20 A
1000
PHN 5000-1
5000 V
1 A
220
PHN 5000-2
5000 V
2 A
400
PHN 5000-5
5000 V
5A
480
PHN 5000-10
5000 V
10 A
1000
PHN 10 000-05
10 000 V
0,5 A
350
PHN 10 000-1
10 000 V
1 A
400
PHN 10 000-2
10 000 V
2 A
500
PHN 10 000-5
10 000 V
5 A
1000
PHN 20 000-1
20 000 V
1 A
450
PHN 20 000-2
20 000 V
2 A
600
PHN 20 000-5
20 000 V
5 A
1800
PHN 30 000-1
30 000 V
1 A
1000
PHN 30 000-2
30 000 V
2 A
1300
PHN 30 000-5
30 000 V
5 A
1800
PHN 60 000-1
60 000 V
1 A
1800
PHN 60 000-2
60 000 V
2 A
4000

Fiche technique (peut contenir des options)

Gammes de tension >1000 V
Interface Analogique
Programmable Oui
Puissances >15 kVA
Technologies Linéaire

10 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Gammes de tension >1000 V
Interface Analogique
Programmable Oui
Puissances >15 kVA
Technologies Linéaire
