Description
L’IRmax est un détecteur de gaz IR, de qualité supérieure, conçu pour la protection des installations contre les risques liés aux gaz inflammables.
C’est le choix parfait pour la protection de nouvelles installations ou pour améliorer la sécurité des sites existants.
IRmax est disponible de base sans affichage, ou avec trois options d’affichage.

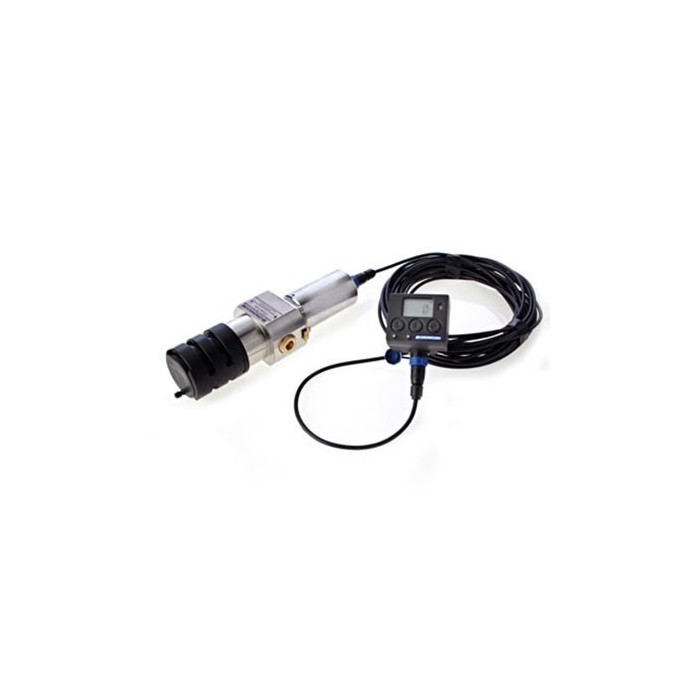

L’affichage IR Display fixe est monté de manière permanente au détecteur IRmax afin d’effectuer la vérification simple des états, ainsi que le calibrage non intrusif du détecteur.

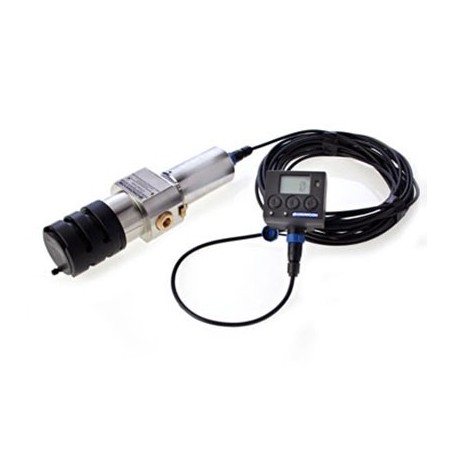

L’affichage IR Display peut être installé à une distance maximale de 30 mètres du détecteur IRmax simplifiant ainsi la vérification et la maintenance des détecteurs positionnés dans des zones difficiles d’accès.
Le dispositif de calibration à sécurité intrinsèque est disponible et offre une connexion temporaire aux détecteurs IRmax équipés d’un module de barrière à sécurité intrinsèque.
Caractéristiques techniques :
- Description Détecteur infrarouge de gaz et vapeurs d’hydrocarbures à double faisceau avec affichage en option
- Matériau d’enceinte acier inoxydable 316
- Dimensions IRmax : 158 L x 75 H x 57 P mm
- IRmax avec affichage IR Display fixe : 230 L x 75 H x 57 P mm
- IRmax avec module de barrière à sécurité intrinsèque : 261 L x 75 H x 57 P mm.
- Affichage IR Display à distance : 60 L x 54 H x 48 P
- Poids IRmax : 1,58 kg (3,5 lb)
- IRmax avec affichage IR Display fixe : 2 kg (4,4 lb)
- IRmax avec module de barrière à sécurité intrinsèque : 2,4 kg (5,3 lb)
- Affichage IR Display à distance : 0,2 kg (0,4 lb)
- Degré de protection IP66
- Connexion Une entrée de presse-étoupe M20 ou ½”NPT
- Alimentation électrique 12-30V DC <1W
- Sortie électrique Signal 4-20 mA
- Avertissement optiques encrassés : 2 mA (configurable)
- Signal de défaut de détecteur : 0 mA (configurable)
- Modbus RS-485 (facultatif). HART 7 (facultatif)
- Affichage IR Display Affichage à 4 chiffres avec rétro-éclairage
- Les boutons de fonction peuvent être désactivés si nécessaire
- Bornes pour la connexion des communicateurs HART (fonction facultative)
- Fonctions d’affichage : niveau de gaz, niveau d’obscurcissement, tension d’alimentation, courant de signal
- Fonctions protégées par mot de passe : zéro, calibrage, sortie en charge, réglage du zéro mA, réglage de la portée mA
- Température de fonctionnement -de 40°C à +75°C
- Humidité de 0 à 100% d’humidité relative, sans condensation
- Plage de pression Atmosphérique +/-10%
- Répétabilité +/- 2% FSD (dévia. max.)
- Temps de réponse T90 <4 secs.
- Performance Conforme à EN60079-29-1
- Sécurité fonctionnelle IEC61508 SIL 2
- Approbations IRmax sans affichage
- ATEX et IECEx Ex II 2 GD Exd IIC T6 Gb (Tamb -40 à +50 °C), T4 (Tamb -40 à +75 °C)
- Ex tb IIIC T135 °C Db (Tamb -40 à +75 °C)
- IRmax avec affichage fixe
- Ex II 2 G Exd ia IIC T4 Gb (Tamb -40 à +75 °C)
- IRmax avec affichage distant
- Ex II 2 GD Exd ia IIC T4 Gb (Tamb -40 à +75 °C)
- Ex tb IIIC T135 °C Db (Tamb -40 à +40 °C)
- Zones Convient à un emploi dans les sites de Zones 1 et 2 et dans les sites
Gas mesurables avec plage de mesure :
- Méthane (CH4) 0-20, 50, 100 % LEL
- Acétone (C3H6O) 0-100% LIE
- Butane (C4H10) 0-100% LIE
- Éthanol (C2H5OH) 0-100% LIE
- Éthylène (C2H4) 0-100% LIE
- Éthyle Acétate (CH3COOC2H5) 0-100% LIE
- Heptane (C7H16) 0-100% LIE
- Hexane (C6H14) 0-100% LIE
- Isopropanol (C3H7OH) 0-100% LIE
- LPG 0-100% LIE
- MEC (CH3COC2H5) 0-100% LIE
- Méthanol (CH3OH) 0-100% LIE
- Octane (C8H18) 0-100% LIE
- Pentane (C5H12) 0-100% LIE
- Vapeur d’essence 0-100% LIE
- Propane (C3H3) 0-100% LIE
- Propylène (CH3CHCH2) 0-100% LIE
- THF (tétrahydrofurane) ((CH2)4O) 0-100% LIE
- Xylène ((CH3)2C6H4)
Avantages :
- Réponse rapide : avec un temps de réponse de seulement 4 secondes, IRmax offre une détection rapide des risques liés aux gaz et vapeurs d’hydrocarbures.
- Fiabilité optimale : conçu et certifié conforme à la norme CEI1508 SIL 2, IRmax a été rigoureusement testé dans des environnements offshores
- Large plage de température de fonctionnement : IRmax,avec une compensation thermique totale, la plage de fonctionnement est de : -40°C à +75°C.
- Détection fiable : IRmax continue à détecter même lorsque le système optique est obscurci à 90% par du sel ou d’autres contaminants. Le niveau d’obscurcissement (contamination) peut être facilement vérifié via l’afficheur IR Display et un signal de défaut est généré lorsque l’obscurcissement des optiques atteint 90%.
- Performance éprouvée : IRmax a été soumis à des essais indépendants rigoureux à long terme afin de vérifier sa fiabilité dans des environnements froids, chauds, humides et salins.
- Maintenance facile • Peu de maintenance : IRmax utilise des systèmes et algorithmes sophistiqués afin d’assurer un fonctionnement fiable à tout moment.
- Calibrage à distance non intrusif : L’affichage IR Display permet la vérification simple des états, ainsi que la mise à zéro et le calibrage du détecteur. L’affichage IR Display peut être installé à une distance maximale de 30 mètres de l’IRmax et un gaz d’essai peut être appliqué sans avoir besoin d’avoir directement accès au détecteur.
- Dispositif de calibration à sécurité intrinsèque portable : lorsqu’un affichage local n’est pas nécessaire, les détecteurs IRmax équipés d’un module de barrière à sécurité intrinsèque peuvent être vérifiés et calibrés à l’aide d’un dispositif de calibrage à sécurité intrinsèque (I.S.).
- Optiques STAY-CLIR : les composants optiques sont traités avec un film breveté afin d’éviter tout obscurcissement potentiel dans des atmosphères de condensation. Le film STAY-CLIR réduit considérablement l’accumulation de poussières, saletés ou autres contaminants sur la fenêtre et le miroir.
- Faible coût d’appartenance, Faible consommation électrique : à la différence des détecteurs de gaz IR conventionnels, IRmax ne nécessite pas de fenêtres ou miroirs chauffés. IRmax consomme uniquement une puissance d’un (1) Watt, permettant ainsi l’utilisation d’alimentation électriques et batteries de secours plus petites.
- Affichage IR Display à distance : la version à distance de l’affichage IR Display permet la vérification, le réglage et la calibration du détecteur sans avoir besoin d’avoir un accès direct au détecteur. Cette caractéristique élimine le besoin d’utiliser des échelles, échafaudages ou nacelles élévatrices afin d’effectuer les tâches de maintenance régulières sur les détecteurs positionnés dans des zones difficiles d’accès.
- Maintenance régulière minimale : fonctions telles que la surveillance automatique de l’obscurcissement optique et la nécessité uniquement occasionnelle d’essai au gaz permettent de conserver à un coût minimal la maintenance effectuée par l’ingénieur.
