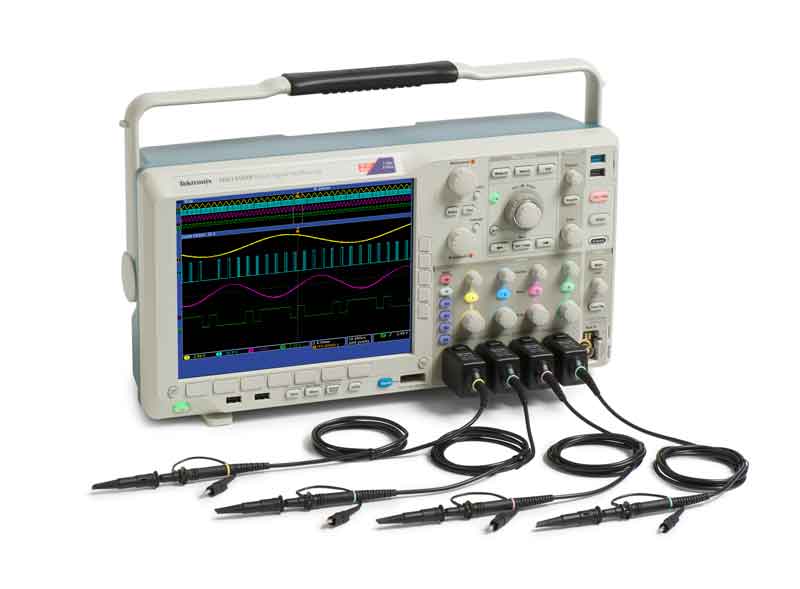

Oscilloscope Numérique 500MHz - 4 voies : DPO4054B

Oscilloscopes MSO4000B et DPO4000B : 1GHz, 500MHz, 350 MHz et 100 MHz

Offrant jusqu'à 1 GHz de bande passante et de 5 Géch / s de fréquence d'échantillonnage, l'oscilloscope à signaux mixtes MSO/DPO4000B offre les performances dont vous avez besoin pour voir les détails du signal en évolution rapide. Avec pas moins de 20 canaux, vous pouvez analyser des signaux analogiques et numériques avec un seul instrument. Combinez cela avec l'analyse automatique du bus parallèle et du bus série, la commande de contrôle innovante Wave Inspector ® et les mesures de puissance automatiques, la série MSO/DPO4000B fournit les outils riches en fonctionnalités pour simplifier et accélérer le débogage de la conception de vos solutions.

• Profondeur mémoire : 20 000 000 points / voie (réglable manuellement) ou 5 000 000 points / voie pour les versions L
• Fréquence d'échantillonnage en analogique : 2,5 Géch/s / voie, 5GHz/voie sur 1GHz
• >50 000 wfm/s
• 41 mesures automatiques
• Possibilité d’inhiber le mode DPO (DPO Off)
• 4 ports USB, port Ethernet et port vidéo
• Livré avec : 4 sondes passives 1GHz TPP1000 (DPO/MSO4104) exclusivité Tektronix, 4 sondes passives 500MHz, TPP0500 (autres modèles), un couvercle avant de protection, 2 logiciels OPENCHOICE et Signal Express (NI)
• Résolution verticale : 8 bits (11 bits en haute résolution)
• Mode Haute résolution
• Oscilloscope avec un grand affichage  LCD couleur de 10,4’’ (264 mm)
  Résolution de 1024x768 (XGA) minimum & un faible encombrement en profondeur
  Interface oscilloscope/utilisateur simplifiée (Pas d'environnement Windows)
• Ultra-compacte : Profondeur de 147mm et un poids de 5kg

Modèles :

• Oscilloscopes numériques :
  • Oscilloscope Numérique 100MHz - 4 voies : DPO4014B
• Oscilloscope Numérique 350MHz - 4 voies : DPO4034B
• Oscilloscope Numérique 500MHz - 4 voies : DPO4054B
• Oscilloscope Numérique 1 GHz - 2 voies : DPO4102B-L (5 000 000 points / voie)
• Oscilloscope Numérique 1 GHz - 2 voies : DPO4102B
• Oscilloscope Numérique 1 GHz - 4 voies : DPO4104B-L (5 000 000 points / voie)
• Oscilloscope Numérique 1 GHz - 4 voies : DPO4104B


• Oscilloscopes mixtes :
  • Oscilloscope à signaux mixtes 100MHz - 4 voies : MSO4014B
  • Oscilloscope à signaux mixtes 350MHz - 4 voies : MSO4034B
  • Oscilloscope à signaux mixtes 500MHz - 4 voies : MSO4054B
  • Oscilloscope à signaux mixtes 1 GHz - 2 voies : MSO4102B-L (5 000 000 points / voie)
  • Oscilloscope à signaux mixtes 1 GHz - 2 voies : MSO4102B
  • Oscilloscope à signaux mixtes 1 GHz - 4 voies : MSO4104B-L (5 000 000 points / voie)
  • Oscilloscope à signaux mixtes 1 GHz - 4 voies : MSO4104B
