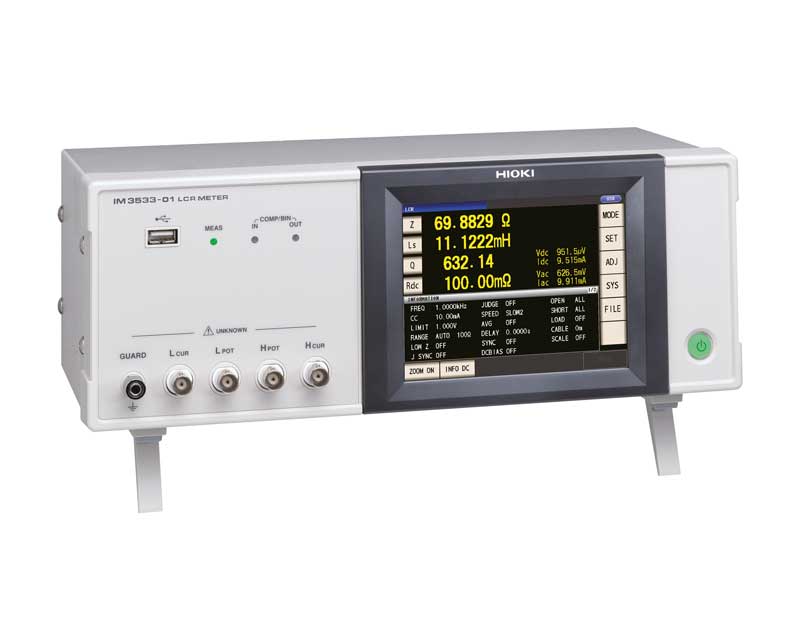

Le pont RLC IM3523 offre une commodité exceptionnelle lorsqu'il est utilisé sur les lignes de production de composants électroniques, tandis que les caractéristiques du pont RLC IM3533 a des fonctions conçues pour procéder aux essais des transformateurs et des bobines d'induction. Enfin, le pont RLC IM3533-01 étend les capacités des ponts RLC IM3523 et IM3533 en ajoutant de nombreuses fonctionnalités pour une utilisation dans des applications de recherche et développement.
Les trois instruments offrent des fréquences de mesure et des plages de signaux de mesure élargies par rapport aux modèles précédents.
Les trois ponts RLC garantissent une précision de base de ± 0,05% pour la lecture de la mesure de l'impédance pour des mesures plus précises.
Le pont RLC IM3523 prend seulement 2 ms pour effectuer des mesures. L'instrument est particulièrement efficace lorsqu'il est utilisé dans un contexte de production en ligne, où ses temps de mesure courts peuvent se traduire par une baisse des coûts.
Pendant la mesure, les ponts RLC contrôlent les contacts pour détecter les fils cassés ou des mauvais contacts avec les échantillons. Ceci apporte une réduction du risque de défauts non détectés pour augmenter la fiabilité de la mesure.
| Model |
IM3523 |
IM3533 |
IM3533-01 |
| Measurement parameters |
Z, Y, q, Rs, Rp, X, G, B, Ls, Lp, Cs, Cp, Q, D |
Yes |
| DCR |
Yes |
Yes (with temperature correction function) |
| Transformer measurement |
No |
N, M, DL |
| Temperature T |
No |
Yes |
| Basic accuracy |
±0.05% rdg. |
| Measurement frequency |
40 kHz to 200 kHz |
1 mHz to 200 kHz |
| Measurement voltage |
5 mV to 5 V |
5 mV to 5 V / 2.5 V (low Z high accuracy mode) |
| Measurement time |
2 ms |
| Comparator |
For 2 parameters: HI, IN, LO; ABS, %, D% |
| BIN measurement |
Main parameter: 10 types
Sub-parameter: 1 type |
For 2 parameters: 10 types |
| Cable length |
0 m/1 m |
0 m/1 m/2 m/4 m |
| Contact check |
4-terminal check (with user-selected threshold),
high-Z reject function |
| Internal DC bias |
No |
-5 V to 5 V |
| Sweep measurement |
No |
2 to 801 frequency points |
| Display |
Monochrome LCD |
5.7” color TFT (touch panel) |
| Interfaces |
External I/O |
Yes |
| USB |
Yes |
| USB memory |
No |
Yes |
| RS-232C |
Optional (select 1) |
|
