Description

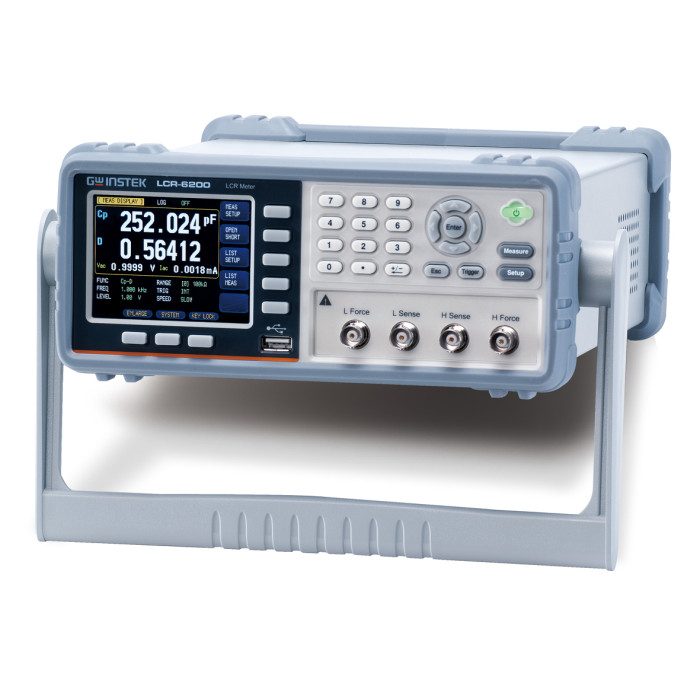

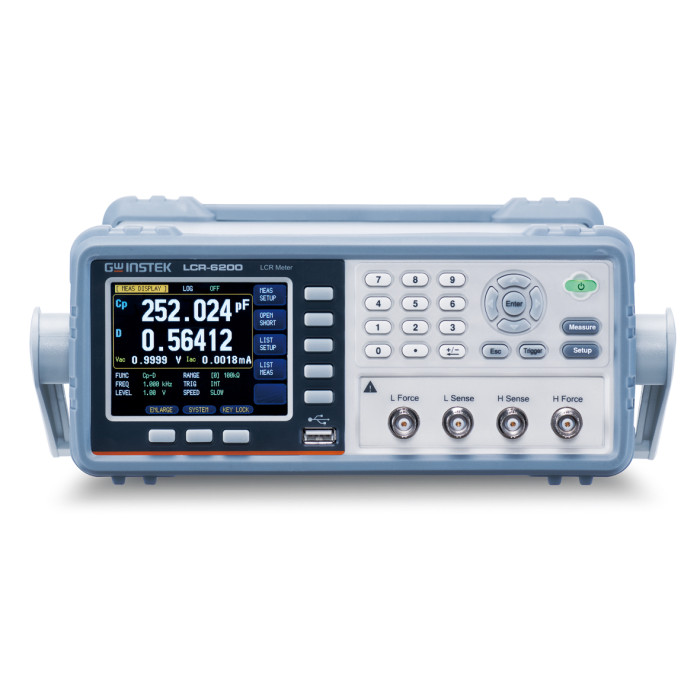

La série LCR-6000 de GW Instek regroupe des analyseurs LCR de haute précision destinés à la caractérisation avancée des composants passifs, matériaux et dispositifs électroniques. Conçus pour les environnements de R&D, contrôle qualité, lignes de production et bancs automatiques, ces instruments offrent une large plage de fréquences (jusqu’à 300 kHz selon modèle), une excellente précision (0,05 %), et des fonctionnalités de tri, de balayage et de correction avancée.
Avantages :
- Grande précision de mesure : 0,05 % en mode Slow/Med.
- Plage de fréquence étendue selon modèle : 10 Hz à 2 kHz / 20 kHz / 100 kHz / 200 kHz / 300 kHz.
- Mesure simultanée de 4 paramètres (primaire, secondaire + 2 moniteurs).
- Corrections OPEN / SHORT / SPOT pour éliminer les erreurs parasites du câblage et des fixtures.
- Fonctions avancées : tri (BIN1 → BIN9 + OUT), mode comparateur, balayage liste, filtrage et moyennage.
- Interface handler isolée pour intégration en tri automatique.

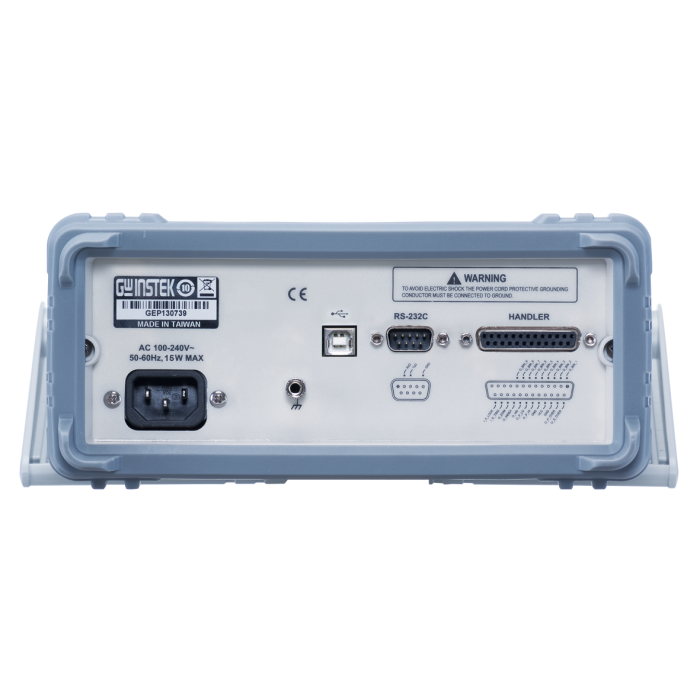

- Communication complète : USB, RS-232, SCPI, stockage USB.
- Afficheur TFT couleur 3,5" pour une lecture claire et ergonomique.
Caractéristiques principales :
- Fonctions de test : Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, R-X, DCR, Z-θr, Z-θd, Z-D, Z-Q.
- Précision de base : 0,05 % (Slow/Med) / 0,1 % (Fast).
- Vitesse de mesure : 40 / 10 / 3 lectures par seconde.
- Gamme de fréquence :
LCR-6300 : 10 Hz – 300 kHz
LCR-6200 : 10 Hz – 200 kHz
LCR-6100 : 10 Hz – 100 kHz
LCR-6020 : 10 Hz – 20 kHz
LCR-6002 : 10 Hz – 2 kHz
- Niveaux de signal : 10 mV – 2 V ; 100 µA – 20 mA.
- Bias interne : ±2,5 V.
- Ranging : Auto / Hold / Nominal – 9 gammes.
- Paramètres affichables : L, C, R, Z, Y, G, B, D, Q, θ, Vac, Iac, Δ, Δ%.
- Interface handler : sorties BIN1 à BIN9, OUT, EOM, INDEX + entrée trigger.
- Contrôles : Internal / Manual / External / Bus Trigger.
- Stockage : 10 fichiers internes, USB jusqu’à 128 Go.
- Écran : TFT-LCD couleur 3,5".
- Alimentation : 100–240 V AC.
Applications typiques :
- Caractérisation de composants : condensateurs, inductances, résistances, capteurs.
- Contrôle qualité en production avec tri automatique via handler.
- Laboratoires d’analyse matériaux et dispositifs passifs.
- Tests de fiabilité et qualification.
- Intégration dans systèmes ATE grâce aux commandes SCPI.
Pourquoi choisir la série LCR-6000 :
La série LCR-6000 combine une grande précision, une vitesse de mesure élevée et une automatisation complète, tout en restant simple d’utilisation grâce à son interface claire et ses capacités de stockage. Adaptée aussi bien aux laboratoires qu’aux environnements de production, elle constitue une solution polyvalente, fiable et durable pour la mesure avancée d'impédance et l’analyse de composants.
Spécifications et modèles disponibles :
| Modèle | Plage de fréquence | Précision | Niveau de test | Fonctions de mesure | Fonctions avancées | Bias interne | Test DCR | Sortie / Interfaces |
|---|
| LCR-6002 |
10 Hz – 2 kHz |
0,05 % (Slow/Med) / 0,1 % (Fast) |
10 mV–2 V / 100 µA–20 mA |
Toutes fonctions LCR + DCR |
Open/Short, Spot, List 10 pts, Comparator |
±2,5 V |
Oui (2 V / 0,066 A) |
USB, RS-232, Handler |
| LCR-6020 |
10 Hz – 20 kHz |
0,05 % / 0,1 % |
Identique à LCR-6002 |
Toutes fonctions LCR + DCR |
Identiques (corrections + comparator) |
±2,5 V |
Oui |
USB, RS-232, Handler |
| LCR-6100 |
10 Hz – 100 kHz |
0,05 % / 0,1 % |
Idem série |
Toutes fonctions + Z, θ, Q avancés |
List Sweep fréquence / niveau, fichiers, logs |
±2,5 V |
Oui |
USB, RS-232, Handler |
| LCR-6200 |
10 Hz – 200 kHz |
0,05 % / 0,1 % |
Idem |
Toutes fonctions LCR + analyse Y, G, B |
Comparator à 9 bins, List 10 pts, Spot |
±2,5 V |
Oui |
USB, RS-232, Handler |
| LCR-6300 |
10 Hz – 300 kHz |
0,05 % / 0,1 % |
Identique série (AC/DC test signal) |
Toutes fonctions + couverture complète haute fréquence |
Corrections ouvertes + 100 pts HF, analogue complète |
±2,5 V |
Oui |
USB, RS-232, Handler |
