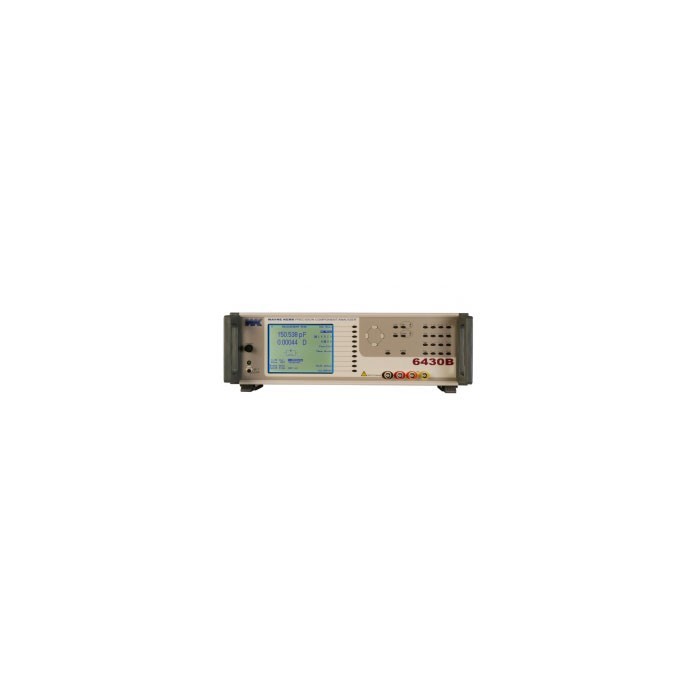

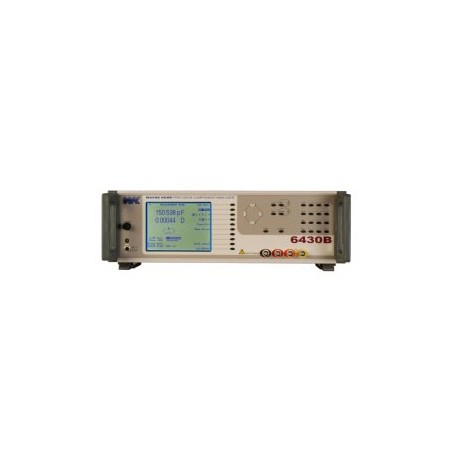

Pont RLC 6430B / 20Hz-500kHz / Précision : 0,02% Agrandir l'image

Pont RLC 6430B / 20Hz-500kHz / Précision : 0,02% | WAYNE KERR ELECTRONICS

Référence : 6430BDescriptif du produit : Pont R.L.C de précision pour caractérisation de composants à fréquence variable de 20Hz à 500KHz, précision de mesure 0,02%, mode multi-frquences des mesures. Détail : ▪ Paramètres mesurés : Z,Rac,C,L,D,Q,Ø,Y,X,G,B et Rdc ▪ Mode série ou parallèle : C+R,...

Description

Référence : 6430B
Descriptif du produit : Pont R.L.C de précision pour caractérisation de composants à fréquence variable de 20Hz à 500KHz, précision de mesure 0,02%, mode multi-frquences des mesures.

Détail :
▪ Paramètres mesurés : Z,Rac,C,L,D,Q,Ø,Y,X,G,B et Rdc
▪ Mode série ou parallèle : C+R, C+D, C+Q, L+R, L+Q
▪ Mode série seulement : X+R, X+D, X+Q
▪ Mode parallèle seulement : C+G, B+G, B+D, B+Q
▪ Polar form : Z+Ø, Y+Ø
▪ Pas de fréquences : 20,25,30,40,50,60,80,100,120
▪ 1000 pas de fréquence - précision de +/-0,005%
▪ Tension de mesure : 1mV à 10Vrms (impédance 50Ω)
▪ Tension de mesure en Rdc : 0,1V à1Vrms (impédance 100Ω)
▪ Tension de polarisation interne : 2V DC
▪ Tension de polarisation externe : 60V DC
▪ Vitesse de mesure : 4 vitesses de mesure programmable
▪ Mode multi fréquence : Mesure de paramètres avec 1 à 8 fréquences différentes
▪ Mode graphique (en option)
▪ Mode multi fréquence sur condensateur : mesures et tris
▪ "10 bins" avec 1 à 8 fréquences différentes (en option)
▪ Comparateur de valeurs mesurées et tri "10 bins" sorties sur connecteur Sub- D 25 pts Option: B1/ (non isolé) et B2/ (isolé)
▪ Déclenchement de la mesure manuel, interne, externe
▪ Affichage LCD de 320 x 240 pixels avec rétro éclairage
▪ Connections de mesure sur 4 embases BNC
▪ Sortie imprimante de type: centronics/parallèle
▪ Interface IEEE488-2
