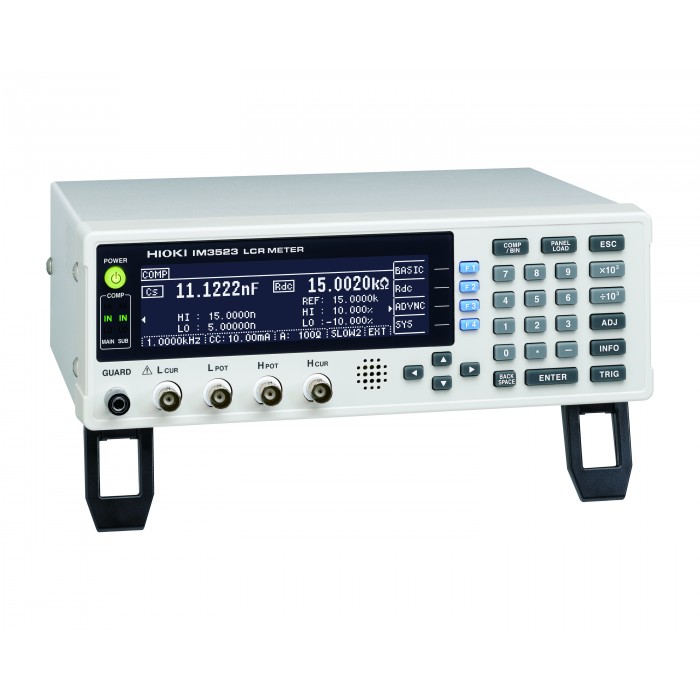

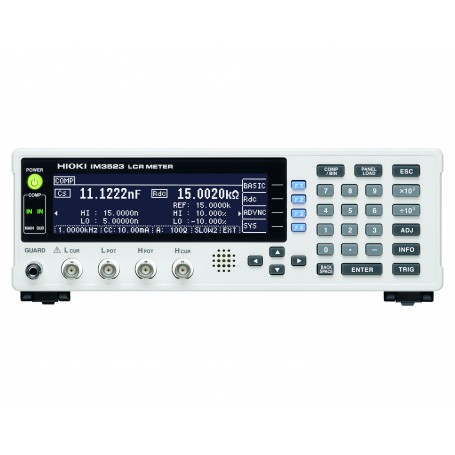

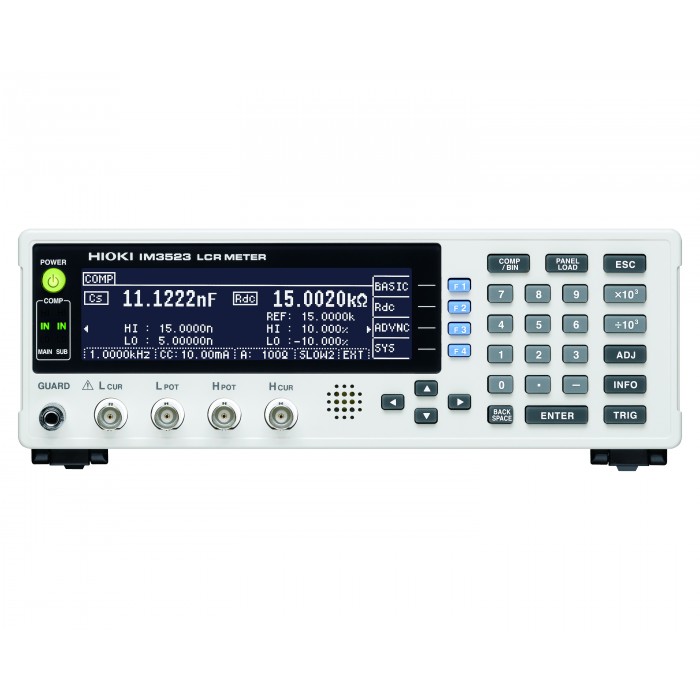

Pont RLC de 40 Hz à 200 kHz : IM3523 / IM3533 / IM3533-01 Agrandir l'image

Pont RLC de 40 Hz à 200 kHz : IM3523 / IM3533 / IM3533-01

Documentation détaillée
Description

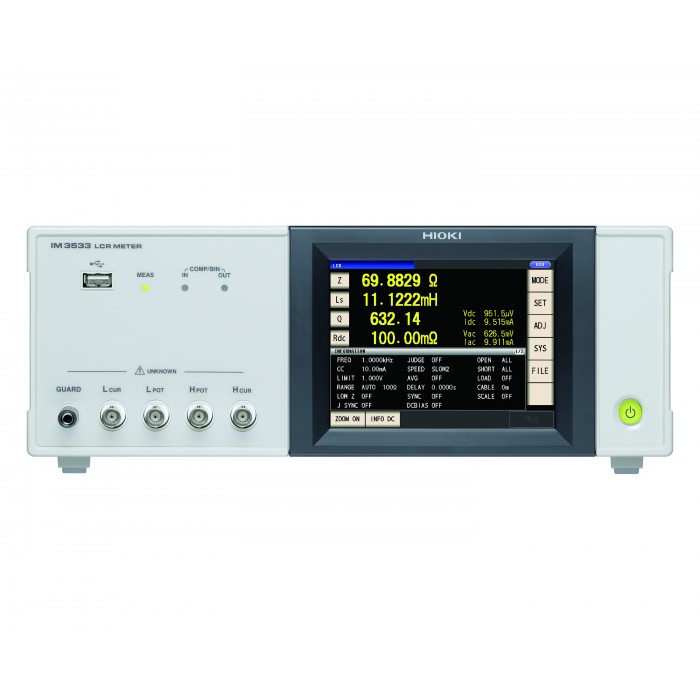

Le pont RLC IM3523 offre une commodité exceptionnelle lorsqu'il est utilisé sur les lignes de production de composants électroniques, tandis que les caractéristiques du pont RLC IM3533 a des fonctions conçues pour procéder aux essais des transformateurs et des bobines d'induction. Enfin, le pont RLC IM3533-01 étend les capacités des ponts RLC IM3523 et IM3533 en ajoutant de nombreuses fonctionnalités pour une utilisation dans des applications de recherche et développement.

Les trois instruments offrent des fréquences de mesure et des plages de signaux de mesure élargies par rapport aux modèles précédents.

Les trois ponts RLC garantissent une précision de base de ± 0,05% pour la lecture de la mesure de l'impédance pour des mesures plus précises.

Le pont RLC IM3523 prend seulement 2 ms pour effectuer des mesures. L'instrument est particulièrement efficace lorsqu'il est utilisé dans un contexte de production en ligne, où ses temps de mesure courts peuvent se traduire par une baisse des coûts.

Pendant la mesure, les ponts RLC contrôlent les contacts pour détecter les fils cassés ou des mauvais contacts avec les échantillons. Ceci apporte une réduction du risque de défauts non détectés pour augmenter la fiabilité de la mesure.

ModelIM3523IM3533IM3533-01
Measurement parametersZ, Y, q, Rs, Rp, X, G, B, Ls, Lp, Cs, Cp, Q, DYes
DCRYesYes (with temperature correction function)
Transformer measurementNoN, M, DL
Temperature TNoYes
Basic accuracy±0.05% rdg.
Measurement frequency40 Hz to 200 kHz1 mHz to 200 kHz
Measurement voltage5 mV to 5 V5 mV to 5 V / 2.5 V (low Z high accuracy mode)
Measurement time2 ms
ComparatorFor 2 parameters: HI, IN, LO; ABS, %, D%
BIN measurementMain parameter: 10 types
Sub-parameter: 1 type
For 2 parameters: 10 types
Cable length0 m/1 m0 m/1 m/2 m/4 m
Contact check4-terminal check (with user-selected threshold),
high-Z reject function
Internal DC biasNo-5 V to 5 V
Sweep measurementNo2 to 801 frequency points
DisplayMonochrome LCD5.7” color TFT (touch panel)

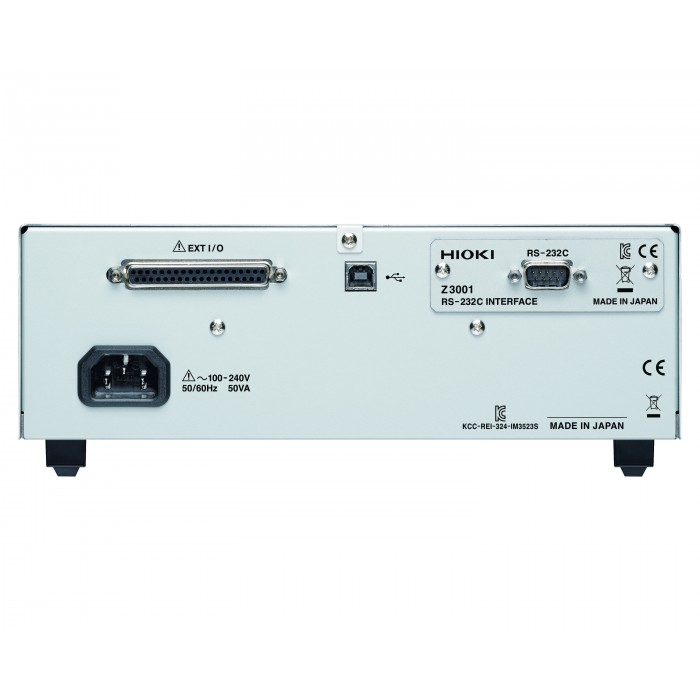

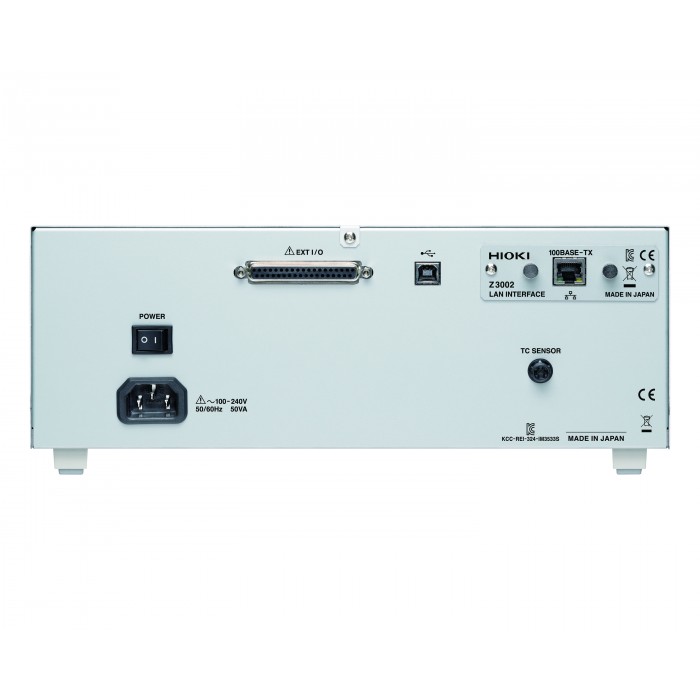

InterfacesExternal I/OYes
USBYes
USB memoryNoYes
RS-232COptional (select 1)

Fiche technique
InterfacesRS 232, LAN, GPIB, EXT I/O, USB
Gammes de fréquence20 Hz à 500 kHz
Gammes de résistance0 à 50 Ω
