Description

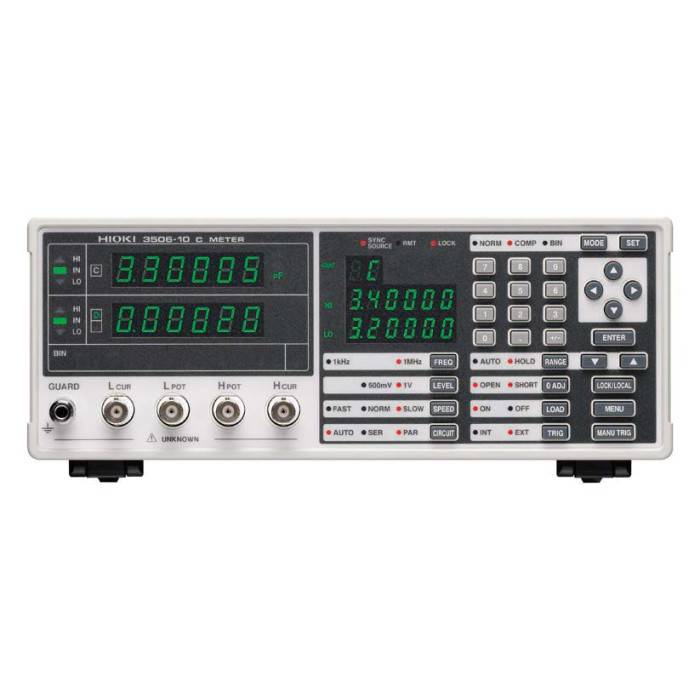

Le Hioki 3506-10 est un capacimètre à double bande haute vitesse conçu pour le test efficace des condensateurs céramiques sur les lignes de production. Il prend en charge les fréquences de mesure de 1 kHz et 1 MHz, ce qui le rend polyvalent pour divers besoins de test.
Avantages :
- Mesures précises et fiables : Assure des mesures de capacité précises et cohérentes, réduisant les erreurs et améliorant la productivité.
- Capacités de mesure polyvalentes : La mesure à double fréquence et la large plage de mesure permettent de tester une variété de composants et d'applications.
- Efficacité accrue : La fonction BIN automatise le tri des composants, économisant du temps et des efforts.
- Facilité d'utilisation : Interface intuitive et grand affichage simplifient l'utilisation, même pour les utilisateurs non techniques.
- Gestion des données : L'interface USB permet une journalisation facile des données et un contrôle à distance, améliorant l'analyse et la traçabilité des données.
Caractéristiques principales :
- Test haute vitesse : Réalise un temps de test analogique de 0,6 ms à 1 MHz, garantissant des processus de test rapides et efficaces.
- Précision améliorée : Résistance au bruit et répétabilité améliorées dans la précision des mesures, même en environnement de production.
- Mesure polyvalente : Capable de mesurer la capacité (C), le coefficient de perte (D, tan δ) et le facteur de qualité (Q).
- Fonction BIN : Facilite le tri des composants en classant les valeurs de mesure par rang.
- Prêt pour l'intégration : Conçu pour être intégré aux machines de rubanage automatique et aux trieurs pour la production de condensateurs céramiques multicouches (MLCC).
Spécifications :
- Fréquences de mesure : 1 kHz et 1 MHz.
- Plage de mesure : Capacité (C) : 0,001 fF à 15,0000 μF, Coefficient de perte (D) : 0,00001 à 1,99999, Facteur de qualité (Q) : 0,0 à 19999,9.
- Affichage : LED (six chiffres, le nombre total dépend de la plage de mesure).
- Alimentation : Sélectionnable parmi 100, 120, 220 ou 240 V AC ±10 %, 50/60 Hz.
- Dimensions et poids : 260 mm (L) × 100 mm (H) × 298 mm (P), 4,8 kg.
Applications :
Idéal pour les tests haute vitesse des condensateurs céramiques, en particulier sur les lignes de production automatisées où la précision et la vitesse sont essentielles.
