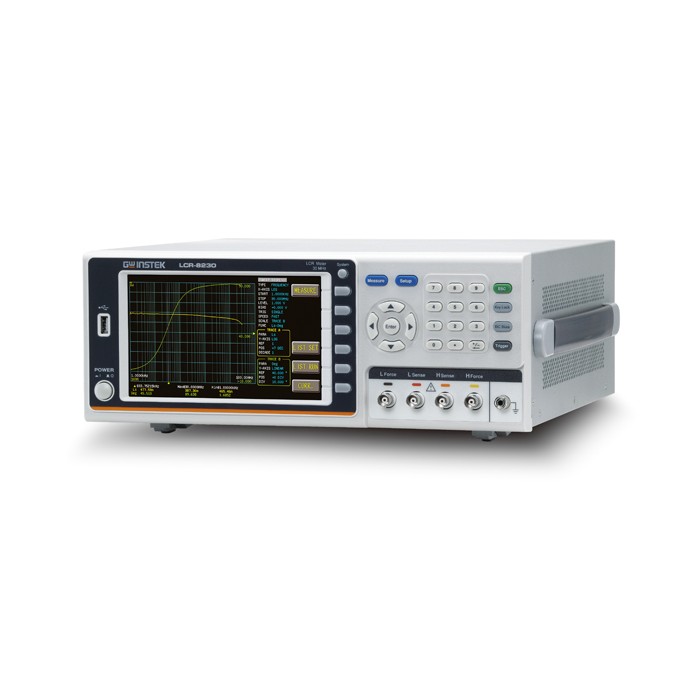

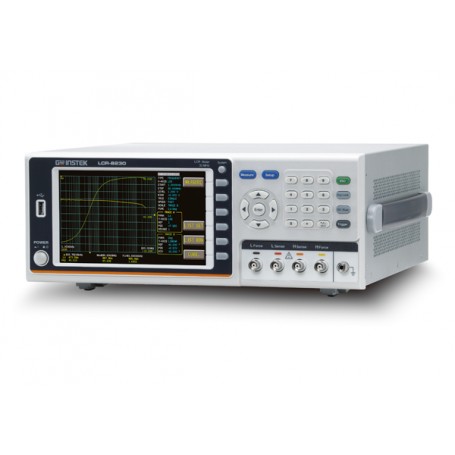

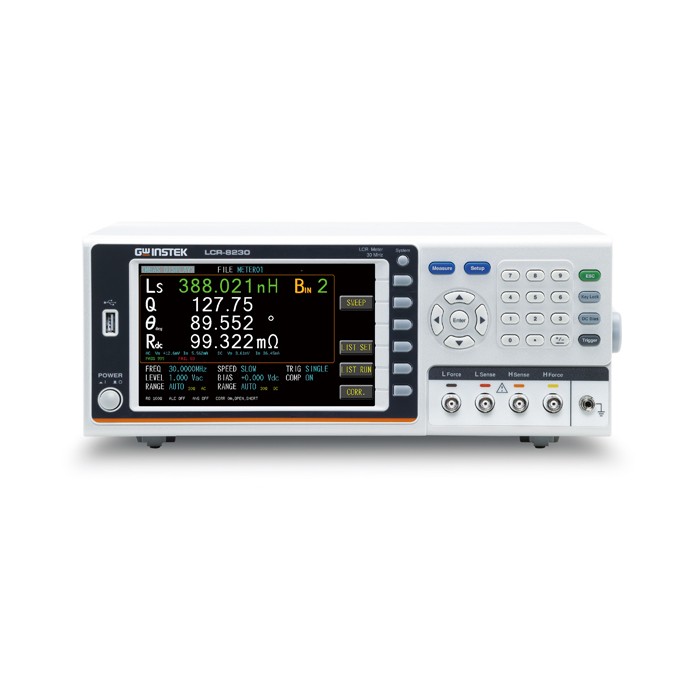

Pont RLC 10 Hz à 5 MHz : LCR-8205 | GW INSTEK

GW Instek lance une nouvelle série de compteurs LCR haute fréquence ~ LCR-8200, qui comprend quatre modèles avec une fréquence de test maximale jusqu'à 30 MHz. L'ensemble de la série adopte un écran couleur de 7 pouces et présente une précision de mesure élevée (0,08%).

Les résultats de mesure peuvent être présentés numériquement ou graphiquement en fonction du mode de mesure sélectionné, ce qui permet aux utilisateurs d'interpréter de manière optimale les caractéristiques du DUT. Dans le même temps, une gamme complète d'interfaces standard telles que périphérique USB / RS-232C / Handler et GPIB permettent aux utilisateurs de contrôler l'instrument par l'interface la plus familière sans se soucier des coûts d'investissement matériels supplémentaires.

La série fournit, également, une fonction de stockage USB lorsqu'elle fonctionne en mode graphique. Les courbes caractéristiques mesurées et les valeurs du DUT sont enregistrées pour une analyse ultérieure. La grande variété de fonctionnalités du LCR-8200 peut aider les utilisateurs à répondre facilement aux exigences de test des composants passifs en R&D, ingénierie et production.

Caractéristiques techniques

• Fréquence de test large 10Hz ~ 30MHz / 20MHz / 10MHz / 5MHz
• Écran couleur LCD de 7 pouces
• Précision de base de 0,08%
• Affichage de quatre résultats de mesure simultanément à partir de 17 paramètres de mesure sélectionnables librement
• Mesure de liste en 15 étapes
• Mode de balayage à deux courbes
• Tension de polarisation CC interne ± 12 V
• Stockage USB disponibleFonction ALC disponible
• Interfaces standard : RS-232C, hôte / périphérique USB, LAN, GPIB et gestionnaire
• Entrée d'alimentation universelle
