Il est particulièrement adapté aux environnements où plusieurs instruments doivent être utilisés ensemble, avec une interface commune pour la configuration, la surveillance et la mise au point. Les ingénieurs peuvent ainsi travailler de manière interactive sur leur système avant d’automatiser les étapes nécessaires à la validation ou à la production.

Avantages

• Environnement unique pour configurer, contrôler et surveiller plusieurs instruments compatibles
• Approche centrée sur le dispositif à tester pour organiser les projets, les configurations et les mesures
• Gain de temps en phase de validation grâce au rappel des configurations et des mises en page
• Export des données de mesure vers des fichiers TDMS ou CSV
• Export des configurations d’instruments vers LabVIEW, Python, C/C++ ou un autre environnement d’automatisation compatible
• Passage progressif vers l’automatisation en partant d’une mesure interactive pour aller vers des séquences de test
• Mise au point facilitée des systèmes de test automatisés, avec possibilité de reprendre le contrôle du matériel pendant les essais
• Extension possible avec la version Professional pour les séquences, les modules de mesure personnalisés et l’intégration avec NI TestStand

Fonctions principales

• Création de projets pour organiser les instruments, les interfaces et les mesures autour du dispositif à tester
• Configuration du matériel NI compatible et connexion au dispositif à tester
• Interaction simultanée avec plusieurs instruments PXI dans un même environnement
• Personnalisation des interfaces pour adapter l’affichage aux besoins de l’utilisateur
• Création de plusieurs interfaces dans un même projet pour structurer les essais selon les besoins de validation
• Enregistrement des mises en page et des configurations afin de pouvoir les rappeler ou les partager
• Enregistrement de captures d’écran pour documenter les essais réalisés
• Enregistrement de données horodatées aux formats NI TDMS ou CSV
• Export des configurations d’instruments pour réutilisation dans un langage d’automatisation compatible
• Exécution de matériel simulé pour préparer certaines étapes de configuration ou de développement

Contrôle et configuration des instruments

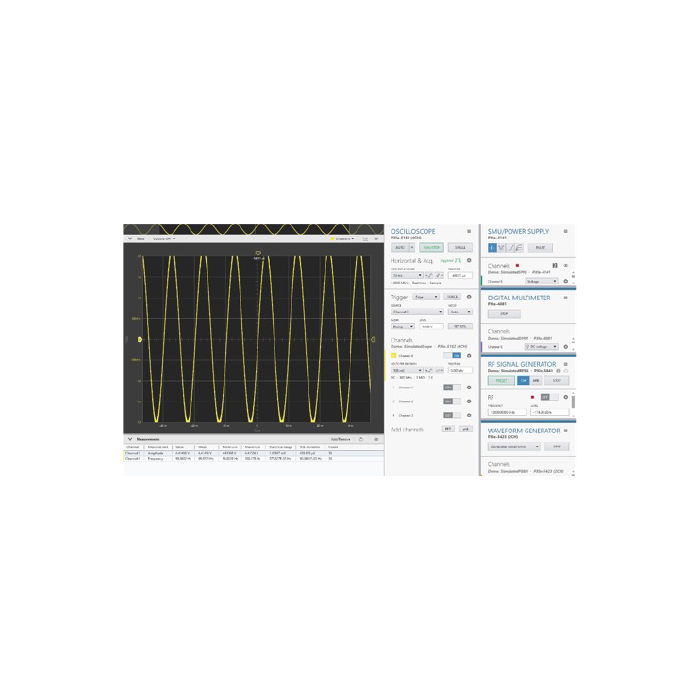

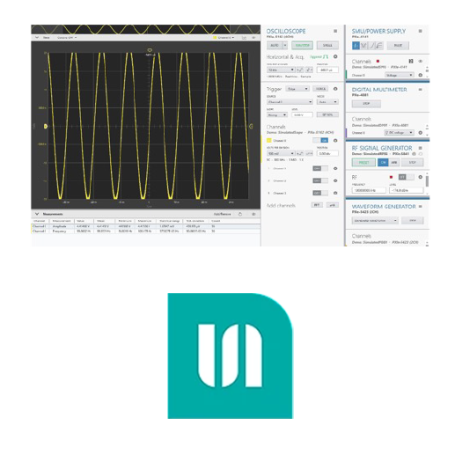

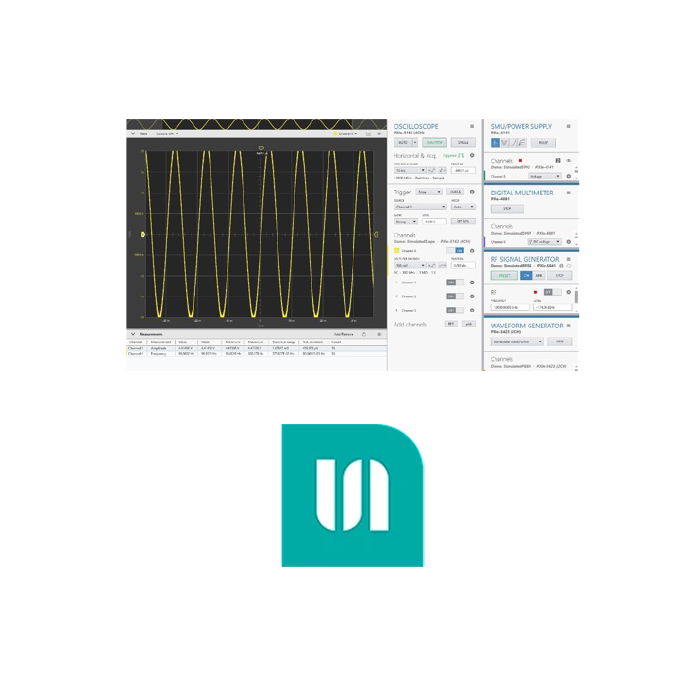

InstrumentStudio permet de configurer, contrôler et surveiller différents instruments NI compatibles à l’aide de panneaux dédiés. Cette approche facilite les mesures multi-instruments et limite les changements d’outils pendant les phases de validation.

• Unités de source et mesure PXI
• Alimentations programmables PXI
• Vumètres PXI LCR
• Modules de charge électronique PXI
• Multimètres numériques PXI et multimètres numériques compatibles
• Générateurs de signaux PXI et générateurs de signaux compatibles
• Oscilloscopes PXI et oscilloscopes compatibles
• Transcepteurs de signaux vectoriels PXI

Mesure et validation

InstrumentStudio permet de réaliser des mesures interactives multi-instruments et de les documenter. Les mesures peuvent être exportées sous forme de captures d’écran ou de fichiers de données, ce qui facilite l’analyse, le partage des résultats et la traçabilité des essais.

Le logiciel permet également de créer des cartes de broches du dispositif à tester, de personnaliser les dispositions d’interface, de créer plusieurs interfaces dans un même projet et de surveiller les systèmes de test automatisés depuis les interfaces d’instruments.

• Création de projets pour structurer les essais
• Enregistrement des configurations pour réutilisation ultérieure
• Création de cartes de broches du dispositif à tester
• Personnalisation des interfaces selon les besoins de mesure
• Gestion de plusieurs interfaces dans un même projet
• Export des résultats sous forme de captures d’écran ou de fichiers TDMS et CSV
• Surveillance et mise au point des systèmes de test automatisés pour les interfaces d’instruments

Automatisation et mise au point

InstrumentStudio facilite la transition entre la mesure interactive et l’automatisation. Les configurations d’instruments peuvent être exportées pour être réutilisées dans un environnement de programmation compatible, ce qui permet de capitaliser sur les réglages validés pendant les phases d’essai.

La version Professional ajoute des capacités destinées aux environnements de validation automatisée, notamment la création de séquences de test, l’utilisation de modules de mesure personnalisés et l’intégration avec NI TestStand lorsque celui-ci est requis.

Modules de mesure personnalisés

InstrumentStudio Professional permet de configurer, contrôler et surveiller des modules de mesure écrits en LabVIEW ou Python. Ces modules peuvent intégrer une logique de mesure spécifique, des analyses propres à l’application, le contrôle du dispositif à tester ou des interfaces utilisateur adaptées aux besoins de l’équipe.

Les modules de mesure peuvent également être publiés et partagés sur un réseau local, afin de faciliter leur réutilisation par plusieurs utilisateurs ou au sein d’une même équipe de validation.

Séquences de test

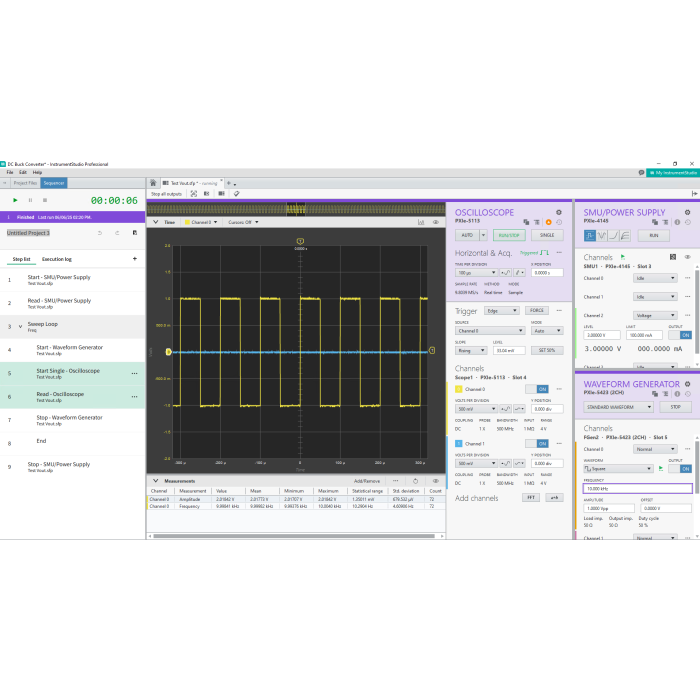

Avec InstrumentStudio Professional, il est possible de créer, modifier et configurer des séquences de test directement dans l’environnement InstrumentStudio. Cette fonction permet de structurer plusieurs étapes de validation et de rapprocher les mesures interactives d’un fonctionnement automatisé.

Les modules de mesure peuvent également être réutilisés dans NI TestStand pour bénéficier de fonctions d’automatisation avancées, lorsque NI TestStand est disponible dans l’environnement de test.

Applications typiques

• Validation de matériel électronique avec configuration interactive des instruments
• Caractérisation de composants ou de sous-systèmes à l’aide de plusieurs instruments
• Mise au point de bancs de test automatisés avant passage à une automatisation complète
• Essais multi-instruments nécessitant une interface de contrôle centralisée
• Préparation de séquences de test pour la validation automatisée avec InstrumentStudio Professional
• Développement de mesures personnalisées avec des modules écrits en LabVIEW ou Python
• Documentation des essais grâce aux captures d’écran et à l’export des données de mesure

Pourquoi choisir InstrumentStudio ?

InstrumentStudio permet de regrouper la configuration des instruments, la mesure, la surveillance et la préparation à l’automatisation dans un même environnement. Il aide les ingénieurs à gagner du temps pendant les phases de validation, à mieux organiser leurs projets de test et à réutiliser les configurations validées dans des environnements d’automatisation.

La version InstrumentStudio convient aux mesures interactives multi-instruments et à la mise au point des systèmes de test. La version InstrumentStudio Professional s’adresse aux utilisateurs qui souhaitent aller plus loin avec des séquences de test, des modules de mesure personnalisés, la génération de rapports et une intégration possible avec NI TestStand.

Versions disponibles

Comparatif des capacités
