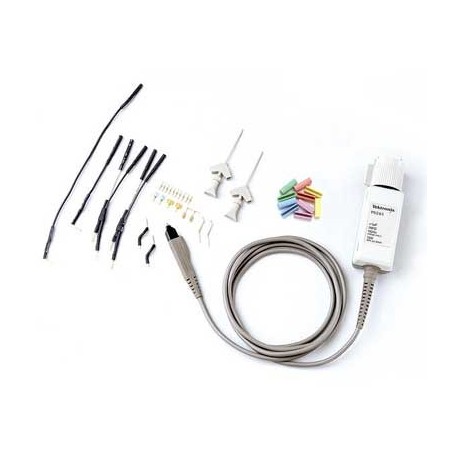

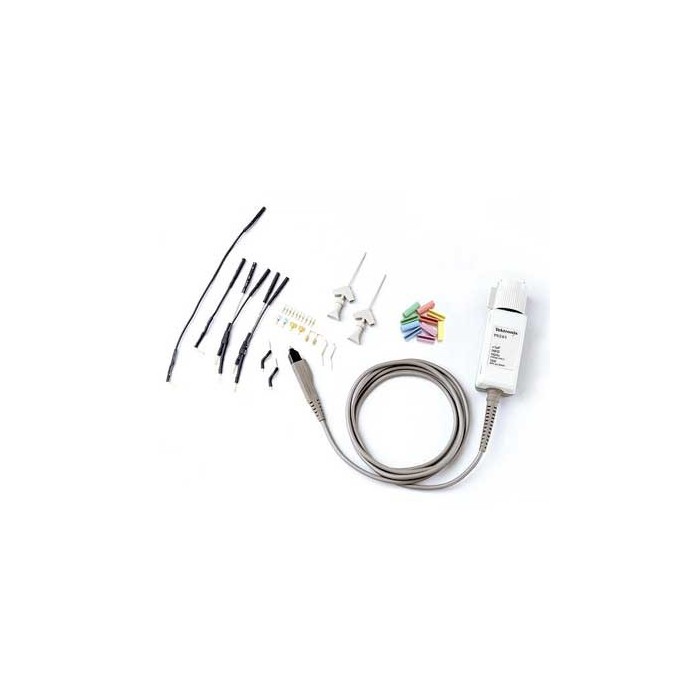

Sonde différentielle : P6245 / P6243 Agrandir l'image

Sonde différentielle : P6245 / P6243 | TEKTRONIX

Sonde conçus pour des mesures de précision dans les domaines électroniques exigeants garantissant des performances exceptionnelles.

Plus de détails

Téléchargez GRATUITEMENT le guide de sondes et trouvez la sonde qui correspond à vos besoins

Téléchargement

Documentation P6243 / P6245

Téléchargez ce fichier (832.97k)

Description

Que ce soit pour la caractérisation de semi-conducteurs, les tests de communication ou les conceptions de circuits à haute fréquence, ces sondes sont un atout essentiel pour votre laboratoire ou votre environnement de test, les sondes P6245 et P6243 sont parfait pour les ingénieurs électroniques qui recherchent une précision et une fiabilité à toute épreuve dans leurs mesures.

P6245 :

  • Largeur de bande : ≥1,5 GHz (typique, sonde uniquement)
  • Atténuation : 10X
  • Capacité entrée différentielle : <1pf
  • Alimentation: TekProbe
  • Résistance d'entrée : 1 MΩ

P6243 :

  • Largeur de bande : 1 GHz (sonde uniquement)
  • Capacité entrée différentielle : <1pf
  • Résistance d'entrée : 1 MΩ
  • Tête de sonde/câble pour faible masse

Modèles et spécifications :

Probe Type

P6243

P6245
Cable Length 1.3m 1.3m
(Probe Only) 10X 10X
Bandwidth in GHz
(Probe Only)		 1GHz 1.5GHz
Rise Time 350ps 250ps
Input C in pF ≤1pF ≤1pF
Input R inΩ 1MΩ 1MΩ
Linear Dynamic Range ±8V ±8V
DC Offset Range N/A 10V
Max Voltage (Nondestruct) (DC+PkAC) ±15V ±15V
Propagation Delay 5.3ns ±200ps 5.3ns ±200ps

Fiche technique (peut contenir des options)

Atténuations 0 à 10 X
Bandes passantes 750 MHz à 3500 MHz
Système d'attache Ouvrant

26 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Atténuations 0 à 10 X
Bandes passantes 750 MHz à 3500 MHz
Système d'attache Ouvrant
