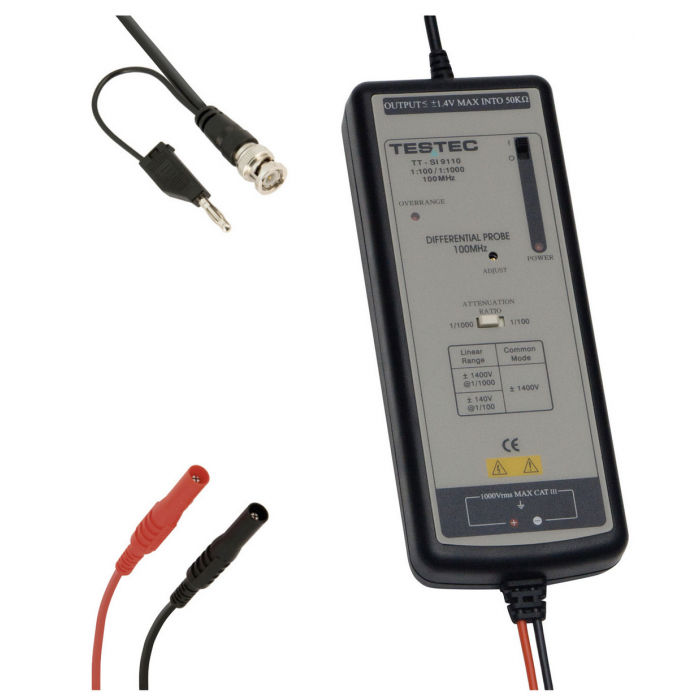

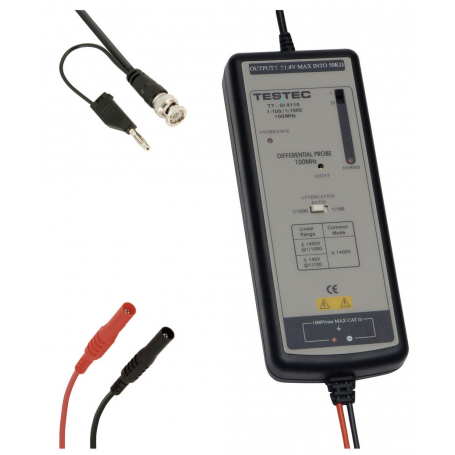

Sonde différentielle 100 MHz : TT-SI 9110 Agrandir l'image

Sonde différentielle 100 MHz : TT-SI 9110 | TESTEC ELEKTRONIK

Bandwidth 100 MHz Attenuation Ratio x100 / x1000 DC-Accuracy ±2 % Input Impedance 4 MΩ, 7 pF Rise Time 3.5 ns Measurement Category CAT III Max. Amplitude ±1.4 V (into 50kΩ load) Offset <±5 mV Noise (typical) 0.6 mVrms Source Impedance (typical) 50 Ω (for using 1 MΩinput system oscilloscope)...

Téléchargement

Description

Bandwidth100 MHz
Attenuation Ratiox100 / x1000
DC-Accuracy±2 %
Input Impedance4 MΩ, 7 pF
Rise Time3.5 ns
Measurement CategoryCAT III
Max. Amplitude±1.4 V (into 50kΩ load)
Offset<±5 mV
Noise (typical)0.6 mVrms
Source Impedance (typical)50 Ω (for using 1 MΩ
input system oscilloscope)
CMRR (typical)-80 dB @ 60 Hz, -50 dB @ 1 MHz
Input Voltage
Differential Mode
x100 ±140 V (DC + peak AC)
or 140 Vrms
x1000 ±1400 V (DC + peak AC)
or 1000 Vrms
Input Voltage
Common Mode
x100 ±1400 V (DC + peak AC)
or 1000 Vrms
x1000 ±1400 V (DC + peak AC)
or 1000 Vrms
Input Voltage
Absolute max. Voltage
x100 ±1400 V (DC + peak AC)
or 1000 Vrms
x1000 ±1400 V (DC + peak AC)
or 1000 Vrms
Power Requirements4x AA Cells or Mains Adaptor
6 VDC / 200 mA
or 9 VDC / 120 mA
Dimensions (L x W x H)207 mm x 83 mm x 38 mm
CableBNC Cable 90 cm
Input Leads 30 cm
Weight500 g
AccessoriesWe recommend Power Supply TT-SI NT

Fiche technique (peut contenir des options)

Atténuations100 à 250 X, 500 à 1 000 X
Bandes passantes100 MHz
Gammes de tension de crête400 à 1 500 V
