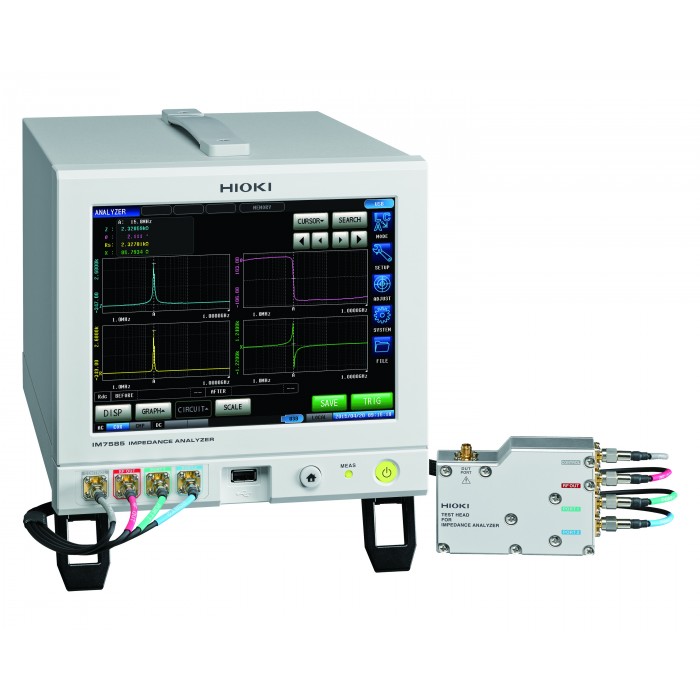

Analyseur d'impédance très haute fréquence jusqu'à 1,3GHz : IM7585 Agrandir l'image

Analyseur d'impédance très haute fréquence jusqu'à 1,3GHz : IM7585

Documentation détaillée
Description

Analyseur d'impédance IM7580

L'analyseur d'impédance IM7585, capable de mesurer des impédances jusqu'à 1,3GHz, permet d'étudier des composants à haute fréquence. Avec un temps de mesure de 0,5ms il augmente la rentabilité lors de l'étude de composants électronique.


Mesure à haute fréquence jusqu'à 1,3GHz
L'IM7585 offre une plage de fréquence d'1MHz à 1,3GHz, dépassant largement celle de son prédécesseur l'IM7580.  Les deux modes de mesures : « LCR meter mode » permettant d'analyser un composant à une fréquence fixe et « analyzer mode » permettant une étude sur toute la plage de fréquence (1MHz à 1,3GHz) font de cet analyseur d'impédance un instrument polyvalent pouvant être utilisé pour de nombreuses applications. Grâce à son faible temps de mesure, l'IM7585 garantie une rentabilité optimale.

Des fonctionnalités avancées pour le processus de validation

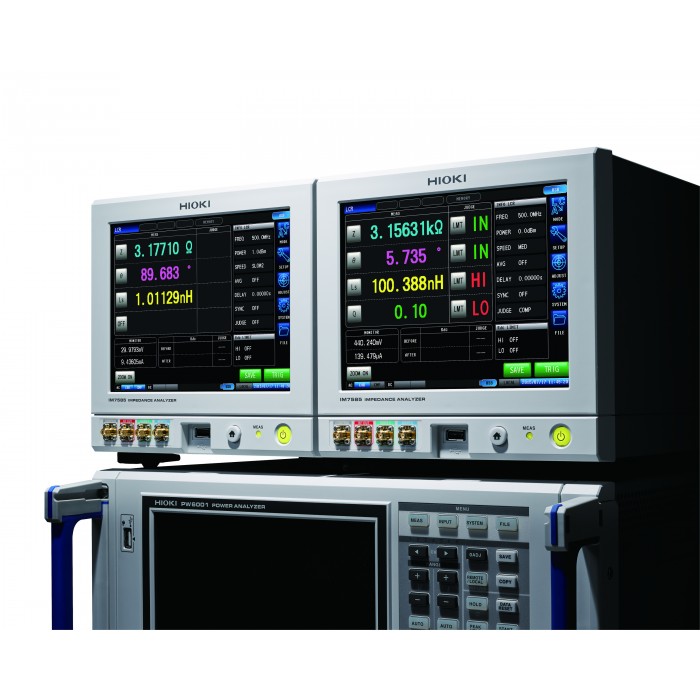

Selon le mode de mesure, différents paramètres peuvent être spécifié par l'utilisateur pour optimiser la validation d'un système. En « LCR meter mode », l'utilisateur peut soit choisir une plage de valeur dans laquelle le composant est validé où entrer jusqu'à 10 paramètres. Dans ce cas, l'IM7585 classera directement les composants selon ces critères.

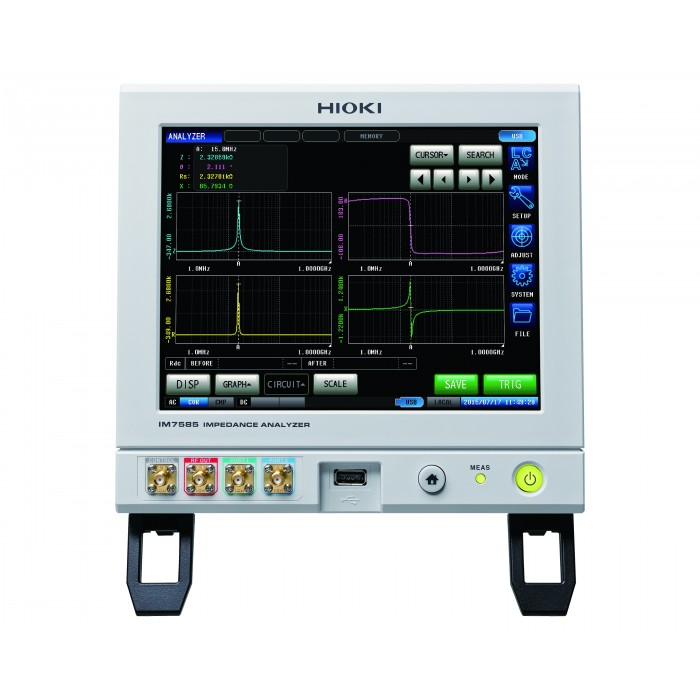

En « analyzer mode », l'IM7585 utilise des paramètres préconfigurés pour tester le comportement d'un composant (réponse en fréquence, fréquence de résonnance).

Caractéristiques :

  • Plage de fréquence : 1MHz à 1,3GHz
  • Dynamique : -40,0DBm à 1.,0dBm
  • Temps de mesure : 0,5ms
  • Plage de mesure : 100mΩ à 5kΩ
  • Paramètres mesurés : Z, Y, θ, Rs, Rp, X, G, B, Cs, Cp, Ls, Lp, D, Q
  • Précision : Z : ±0,65 ; θ : ±0,38°
  • Répétabilité : 0,07% (à 1GHz)
