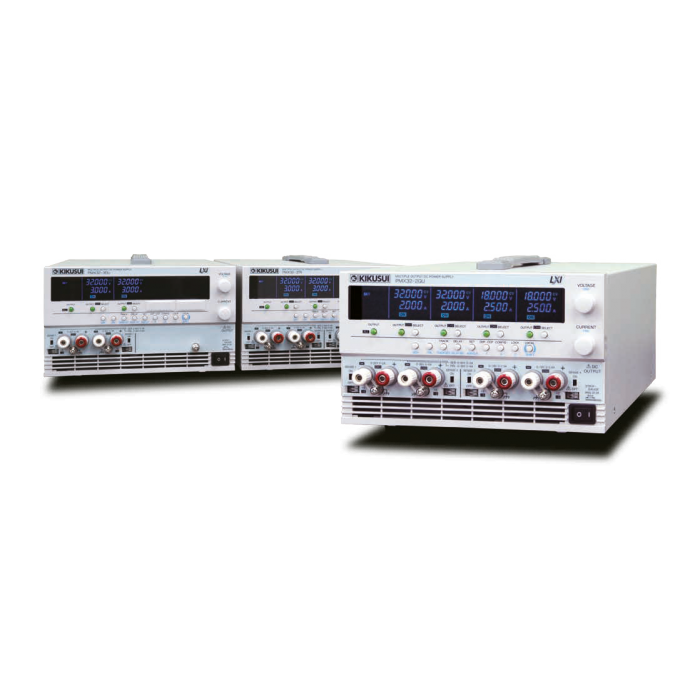

Alimentation multivoies 32 V 2000 W : Série PMX-Multi Agrandir l'image

Alimentation multivoies (jusqu'à 2000 W) : Série PMX-Multi | KIKUSUI ELECTRONICS CORP.

La série PMX-Multi est une alimentation DC multivoies avec des sorties isolées sur chaque voie.

Plus de détails

Note d'application : Solutions de puissance régénérative pour les tests de Start and Stop automobile

Téléchargement

Description

La série PMX-Multi est une alimentation DC multi-canaux compacte avec sorties isolées, disponible en 2, 3 ou 4 voies. Elle délivre jusqu’à 200 W cumulés, offre un suivi (tracking) inter-voies, ainsi que la mise en série ou en parallèle des voies principales pour étendre la tension ou le courant. Conçue pour les bancs R&D et production, elle combine faible bruit, résolution fine et interfaces de pilotage modernes pour une intégration immédiate.

Avantages :

  • Sorties totalement isolées par canal pour éviter les boucles de masse et faciliter les montages différentiels/symétriques.
  • Grande finesse de réglage (typ. 1 mV / 0,1 mA) et faible ripple adaptés aux électroniques sensibles.
  • Flexibilité maximale : tracking toutes voies, série/parallèle entre CH1 & CH2, télésense.
  • Orchestration d’alimentation : temporisations ON/OFF par canal pour maîtriser l’ordre de mise sous tension.
  • Intégration aisée : pilotage par LAN (LXI), USB, RS232C et serveur web embarqué.
  • Ergonomie : affichage clair multi-statuts, mémoires préréglées, verrouillage clavier.

Caractéristiques principales :

  • Puissance totale : jusqu’à 200 W selon modèle.
  • Résolution de consigne : tension typ. 1 mV ; courant typ. 0,1 mA.
  • Plages par voie (suivant modèle) : jusqu’à 32 V / 3 A sur les canaux principaux ; voies auxiliaires jusqu’à 18 V / 2,5 A ou 6 V / 5 A.
  • Fonctions : tracking absolu/proportionnel (0–200 %), télésense, série/parallèle CH1&CH2, délais ON/OFF.
  • Interfaces : LAN (LXI), USB, RS232C ; commande externe par contact ; serveur web de pilotage/supervision.
  • Protections : OVP/OCP/OHP avec sorties de statut (collecteur ouvert).
  • Alimentation secteur : 50/60 Hz ; consommation max. selon configuration.
  • Encombrement/poids : format de laboratoire, env. 214 × 124 × 400 mm ; ~13 kg (indicatif).

Applications typiques :

  • Alimentation multi-rails de cartes analogiques, mixtes et numériques à faible bruit.
  • Bancs d’évaluation semi-conducteurs : corrélation des voies via tracking, profils d’alimentation reproductibles.
  • Validation & production : séquencement d’allumage, pilotage distant (LXI/USB/RS232C), supervision web.
  • Intégration système : télésense pour compenser les chutes de ligne sur charges éloignées.

Informations complémentaires :

Le tracking peut être absolu (toutes les voies suivent la consigne de la voie maîtresse) ou proportionnel (variation au même pourcentage). En parallèle CH1&CH2, la charge doit être raccordée sur la voie maîtresse pour une répartition correcte du courant ; en série, les deux voies s’additionnent pour atteindre une tension plus élevée. Les temporisations ON/OFF par canal garantissent une mise sous tension contrôlée des sous-ensembles (FPGA, analogique de précision, etc.), réduisant les risques de courant d’appel et d’endommagement.

Spécifications et modèles disponibles :

ModèleNombre de voiesPlage tension / courant par voiePuissance totaleParticularités
PMX32-3DU 2 CH1 : 0–32 V / 0–3 A
CH2 : 0–32 V / 0–3 A
Jusqu'à 200 W Tracking ; série/parallèle CH1&CH2 ; délais ON/OFF ; télésense ; LAN/USB/RS232C.
PMX32-3TR 3 CH1 : 0–32 V / 0–3 A
CH2 : 0–32 V / 0–3 A
CH3 : 0–6 V / 0–5 A
Jusqu'à 200 W 3ᵉ voie forte intensité (jusqu'à 5 A) pour logiques/puissances basses.
PMX32-2QU 4 CH1 : 0–32 V / 0–2 A
CH2 : 0–32 V / 0–2 A
CH3 : 0–18 V / 0–2,5 A
CH4 : 0–18 V / 0–2,5 A
Jusqu'à 200 W 4 sorties isolées compactes pour multi-rails analogiques/logiques.

Fiche technique (peut contenir des options)

Gammes de tension >20 à 100 V
Interface LAN, LXI, RS 232, USB
Puissances 0 à 300 W
