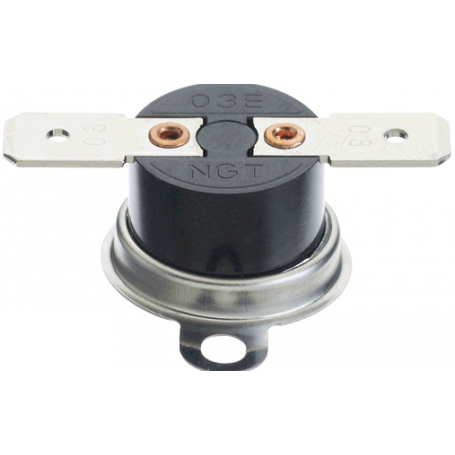

Thermostat phénolique : Type 11N / 11S, Type 54N / 03EP & Type 50N / 50S Agrandir l'image

Thermostat phénolique : Type 11N / 11S, Type 54N / 03EP & Type 50N / 50S | NIPPON GT CORPORATION

Thermostats phénoliques pour des applications telles que l'automotive, le CCTV, l'électroménager

Plus de détails

Description

Caractéristiques techniques :

NGT propose des séries de thermostats bilames standards, telles que décrites dans les tableaux ci-dessous. A partir de ces spécifications, nous pouvons adapter ces produits à vos projets tant sur des problématiques électriques (courant, tension & puissance) que mécaniques (forme, encombrement, cap).

N'hésitez pas à contacter les experts du département Composants & Modules

Item Description
Basic Features 1/2" Disc Insulated Thermostat, SPST
Operation A: Open on temperature rise    B: Close on temperature rise
Temperature Range °C -15°C to 40°C 40°C to 120°C 120°C to 150°C 150°C to 190°C 190°C to 230°C
°F 5°F to 104°F 104°F to 248°F 248°F to 302°F 302°F to 374°F 374°F to 446°F
Tolerance . 3°C (5°F) 3°C (5°F) 5°C (9°F) 7°C (13°F) 10°C (18°F)
Differential . 10°C (18°F) 10°C (18°F) 15°C (27°F) 20°C (36°F) 30°C (54°F)
Calibration Method 1 °C/Min. Air circulation furnace with a signal current load
Insulation Resistance More than 1,000 M at DC 500V with Megger
Dielectric Strength AC 1,500V for one minute AC 1,800 V for one second
Contact Resistance Less than 30 milliohms

Spécifications :

Feature Electrical Rating Standard / Max Temp Setting

Type 11N / 11S

 Low Profile
Height: 9mm (0.35")
Dia: 16mm (0.630")

 11N, 125VAC/250VAC
11S, 125VAC/250VAC		 15A/10A
6A/3A		 Resistive UL / CSA / VDE
100K cycles
150 °C (302°F)

Type 54N / 03EP

 Standard
General Purpose
Height: 12mm (0.47")
Dia: 16mm (0.630")

 54N, 125VAC/250VAC
03EP, 42VDC		 15A/10A
0.2A		 Resistive UL / CSA / VDE
100K cycles
150 °C (302 °F)

Type 50N / 50S

 Clip-On
4-Post
Height: 12mm (0.47")
Dia: 16mm (0.630")

 50N, 125VAC/250VAC
50S, 125VAC/250VAC		 15A/10A
6A/3A		 Resistive UL / CSA / VDE
100K cycles
150°C (302 °F)
