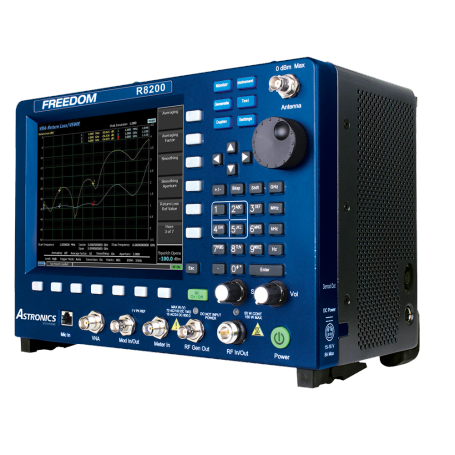

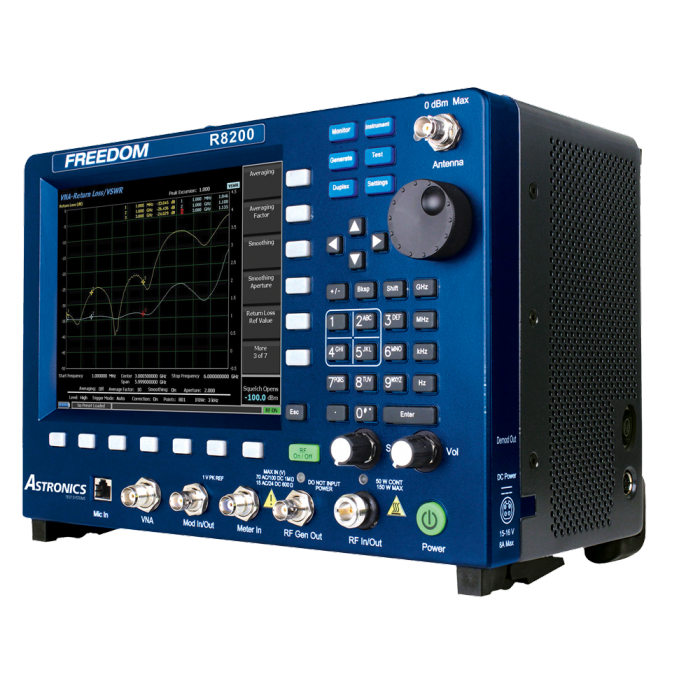

Banc de mesure radio LMR et RF : R8200 | FREEDOM

Le R8200 représente une étape majeure dans l'évolution du test radio mobile terrestre. Le Freedom R8200 est le premier et le seul instrument de test qui combine des tests LMR numériques et analogiques complets avec la capacité de mesurer des caractéristiques importantes du réseau RF, telles que la distance au défaut (DTF), la perte de retour et le rapport d'onde stationnaire de tension (VSWR). Le Freedom R8200 est également le seul moniteur de service capable d'afficher des paramètres RF avancés dans un diagramme de Smith pour une analyse de réseau plus complexe.

Principales fonctions

• Moniteur duplex AM / FM et générateur
• Synthétiseur audio
• Générateur de suivi
• Double affichage
• Localisateur de défaut de câble
• Analyseur de spectre
• Compteur de fréquence
• Indicateur d'erreur de fréquence
• Voltmètre numérique
• Wattmètre
• Oscilloscope
• Indicateur de force du signal
• SINAD / Indicateur de distorsion
• Affichage / compteurs VNA
• Perte de retour et VSWR vs la fréquence
• Distance au défaut

Caractéristiques techniques

• Bruit moyen:
• Niveau (DANL) : -140 dBm (terminaison d'entrée 50 Ohm)
• Plage dynamique : 80 dB
• Spurious lié à l'entrée : -60 dBc max
• Résidus parasites (non liés à l'entrée) : - 70 dBm
• Puissance:
• Exigences d'alimentation DC : 15-16 V DC à 8,0 A max
• Spécifications de l'adaptateur secteur : 100-240 VAC, 2,5 A max, 50-60 Hz
• Alimentation par batterie : batterie interne
• Fonctionnement sur batterie : 1,5 heure typique facilement remplaçable pour un fonctionnement prolongé
• Appareil:
• Poids: Dimensions : 15 lb avec batterie interne (6,80 kg)
• Dimension : 9,4 "(23,9 cm) H, 12,7" (32,3 cm) L, 7,5 po (19,1 cm) P
• Altitude de fonctionnement : jusqu'à 15 000 pieds (4572 m)
• Humidité : 80% d'humidité relative maximum
• Température de fonctionnement : -20 º à 50 ºC (DC externe); 0 º à 50 ºC (à l'aide de l'adaptateur secteur fourni)
