Description

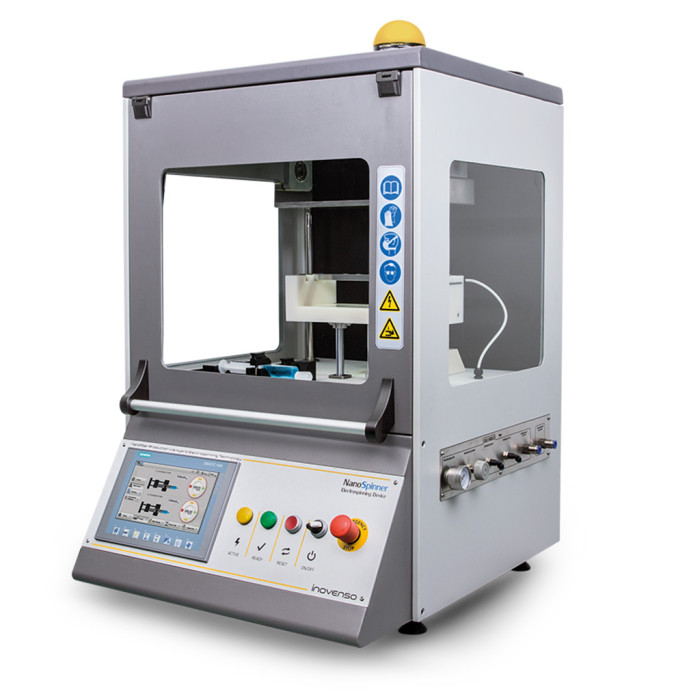

Le NE100 est une machine électrofilage (électrospinning) avec 1 buse hybride, de milieu de gamme et facile d’emploi.
Elle a été conçue pour la production de nanofibres à petite échelle, avec type de filage bas-haut qui inclut tous les composants de base pour les opérations d’électrofilage : pompe-seringue, alimentation haute tension, et partie collectrice.
Il est équipé d’un écran tactile et a de plus un châssis isolé et un système d’évacuation lui permettant de travailler par évaporation des solvants.
Enfin grâce à sa porte sécurisée, les scientifiques peuvent travailler sans risque pour leur santé.
En série : la zone de filage est enfermée dans une chambre.
Options proposées :
- Buses de différents diamètres (23G, 21G, 19G, 17G, 15G) par boite de 10
- Système bi-composants avec 2 buses coaxiale spéciale : coque (diam. Interne : 0,337 mm, diamètre externe : 3,3 mm) + noyau diam. Interne : 0,6414 mm, diamètre externe : 1 mm) avec seringue supp pour obtenir des nanofibres de type noyau-coque, creuse ou bi-composants
- Buse avec bouclier gaz pour colmatage de polymères au sommet de l’aiguille au moyen de gaz diazote N2 saturé en solvants (permet d’augmenter la productivité de beaucoup de solutions polymères)
- Collecteur à arbre tournant pour production de membranes nanofibres tubulaires
- Chambre contrôlée en température jusqu’à +40°C
- Chambre de déshumidification avec réglage d’humidité entre 25% et humidité ambiante de la salle
- Porte-collecteur plat à vide pour fixation sous vide de substrats solides (métal, verre, plaque fine, lamelles) sur collecteur plat secondaire.
Caractéristiques techniques se composent des éléments suivants :
- Châssis :
- Châssis ouvert pour zone électrofilage avec collecteur fabriqué en acier inox
- Zone de feeding PE1000
- Matériau du collecteur : alliage aluminium et acier inox série 7000
- Poids total : 130 kg
- Dimensions : 770 x 675 x 1040 mm
- Alimentation électrique haute tension :
- Gamme de tension : 0 - 40 kV
- Précision de tension : 0,1 kV
- Courant max : 0,125 mA
- Micro-pompe de précision :
- Gamme de débit : 0,01 - 4464 ml/min (avec seringues BD 60 mL)
- Précision du débit : 0,01 ml/h
- Seringues standard sont généralement compatibles
- Zone d’alimentation :
- Nombre de buses :1
- Matériau de la buse : acier inox conductif électriquement
- Diamètre interne de la buse : 0,8 mm
- Volume min de solution requis pour alimentation d’une buse : 2 mL
- Généralement compatibles avec les buses de seringue standards
- Distance de filage :
- Distance entre buse et collecteur : 13 - 213 mm
- Précision de réglage de distance : 1 mm
- Collecteur de plaque stationnaire :
- Fabriqué en acier inox
- Précision de réglage de distance : 370 x 130 mm
- Interface utilisateur avec écran tactile 4,3 pouces conviviale permettant de contrôler tous les paramètres
- Fonction sécurité avec bouton d’arrêt d’urgence, porte sécurisée, relais sécurité et protection contre les surintensités électriques
- Enregistrement et rappel des paramètres par fonction intégrée
Avantages :
- Réglages précis et fiable du process via son écran tactile 9 pouces
- Bonne cadence de production avec buse spéciale
- Collecteur plat pour déposition des nanofibres
- upgradable à la version supérieure NE200
