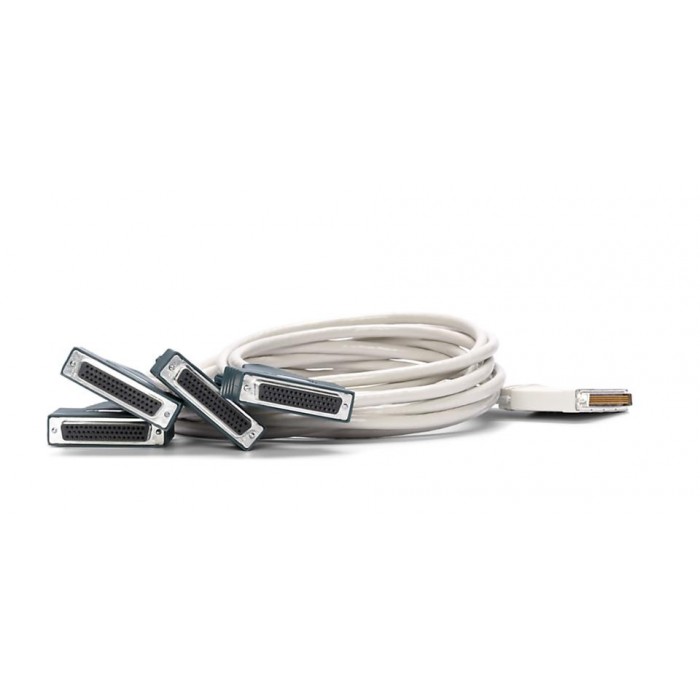

779038-01 : Câble de commutation de connecteur LFH200 à fil nu, 2 M | NI - NATIONAL INSTRUMENTS

Le câble LFH200 fournit la connectivité aux modules de commutation NI PXI-2569, PXI-2570, PXI-2571, PXI-2575, SCXI-1169 et SCXI-1175. Trois options sont proposées pour ce câble. Les trois options sont dotées d'une connexion frontale LFH mâle, 200 broches Chaque option présente une connexion arrière différente. La première option a une connexion arrière à fil dénudé mâle et 200 broches. Cette option convient spécifiquement pour les PXI-2569/70/71 et SCXI-1169. Vous pouvez utiliser les extrémités non terminées pour des besoins de câblage personnalisé, en torsadant la voie et la terminaison commune du PXI-2569 et du SCXI-1169 pour réduire les interférences. La seconde option a quatre connexions arrières Sub-D femelles et 50 broches. Cette option convient spécifiquement pour les PXI-2569/70/71 et SCXI-1169. La seconde option utilise la même configuration en paire torsadée (CH-Com Twisted) mais offre une connectivité Sub-D 50 broches. La troisième option est aussi dotée de quatre connexions arrières Sub-D femelles 50 broches, mais les terminaisons ch+ et ch- sont torsadées (CH-CH Twisted) si elle est utilisée en configuration 2 fils. Cette option convient spécifiquement pour les PXI-2575 et SCXI-1175.
