Description
Caractéristiques techniques :

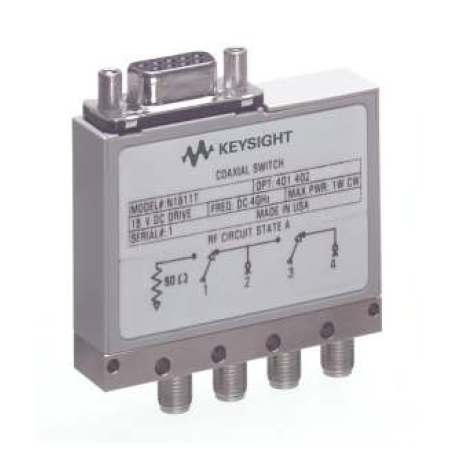

Les commutateurs coaxiaux à faible PIM de Keysight Technologies, Inc. offrent des performances d'intermodulation passive (PIM) ultra-faibles pour les applications où deux ou plusieurs signaux transmis partagent une antenne commune ou lorsque le signal de l'émetteur est trop élevé ou que le récepteur est sensible à une intermodulation élevée.
Ces commutateurs à faible PIM peuvent aider à maintenir le niveau de PIM du système à un niveau bas. Une répétabilité de la perte d'insertion de 0,03 dB et une durée de vie de 3 millions de cycles assurent l'intégrité du signal, améliorent l'efficacité des tests et, en fin de compte, maximisent le débit des tests.
Caractéristiques principales :
- Faible performance PIM de -160 dBc pour maintenir le niveau PIM de votre système à un niveau bas.
- Répétabilité IL de 0,03 dB, garantit la précision et réduit les cycles d'étalonnage
- 3 millions de cycles par section de la durée de vie, réduit le coût du test et assure la fiabilité de la durée de vie du système de test
- Une excellente isolation minimise la diaphonie entre les canaux pour garantir l'intégrité du signal
Références et spécifications :
| Frequency range | DC to 26.5 GHz |
| SWR | DC to 4 GHz:
4 to 12.4 GHz: | < 1.20
< 1.35 |
| 12.4 to 20 GHz: | < 1.45 |
| 20 to 26.5 GHz: | < 1.70 |
| Insertion loss (dB, maximum) | 0.3 + 0.015 f, where f is specified in GHz |
| Isolation (dB) | DC to 12 GHz: | > 100 |
| 12 to 15 GHz: | > 80 |
| 15 to 20 GHz: | > 70 |
| 20 to 26.5 GHz: | > 65 |
| PIM level (typical) | –160 dBc |
| Operating life cycle (minimum) | 3 million |
| Insertion loss repeatability (maximum) | 0.03 dB |
| Connectors | SMA (f) |
| 87222R |
| Frequency range | DC to 26.5 GHz |
| SWR | DC to 4 GHz: | < 1.15 |
| 4 to 12.4 GHz: | < 1.25 |
| 12.4 to 20 GHz: | < 1.40 |
| 20 to 26.5 GHz: | < 1.65 |
| Insertion loss (dB, maximum) | 0.3 + 0.025 f, where f is specified in GHz |
| Isolation (dB, minimum) | 120 – 2 f, where f is specified in GHz |
| PIM level (typical) | –160 dBc |
| Operating life cycle (minimum) | 3 million |
| Insertion loss repeatability (maximum) | 0.03 dB |
| Connectors | SMA (f) |
| 87406Q/87606Q |
| Frequency range | DC to 20 GHz |
| SWR | DC to 4 GHz : | < 1.21 |
| 4 to 10 GHz : | < 1.35 |
| 10 to 15 GHz : | < 1.50 |
| 15 to 18 GHz : | < 1.70 |
| 18 to 20 GHz : | < 1.90 |
| Insertion loss (dB, maximum) | 0.34 + 0.033 f, where f is specified in GHz |
| Isolation (dB) | DC to 12 GHz: | > 100 |
| 12 to 15 GHz: | > 80 |
| 15 to 20 GHz: | > 70 |
| PIM level (typical) | –160 dBc |
| Operating life cycle (minimum) | 3 million |
| Insertion loss repeatability (maximum) | 0.03 dB |
| Connectors | SMA (f) |
| N1810T/N1810U/N1811T/N1812U |
| Frequency range | DC to 26.5 GHz |
| SWR | DC to 4 GHz: | < 1.15 |
| 4 to 12.4 GHz: | < 1.25 |
| 12.4 to 20 GHz: | < 1.30 |
| 20 to 26.5 GHz: | < 1.60 |
| Insertion loss (dB, maximum) | 0.35 + (0.45/26.5) f, where f is specified in GHz |
| Isolation (dB) | 90 – (30/26.5) f, where f is speciifed in GHz |
| PIM level (typical) | –160 dBc |
| Operating life cycle (minimum) | 2 million1 |
| Insertion loss repeatability (maximum) | 0.03 dB |
| Connectors | SMA (f) |
