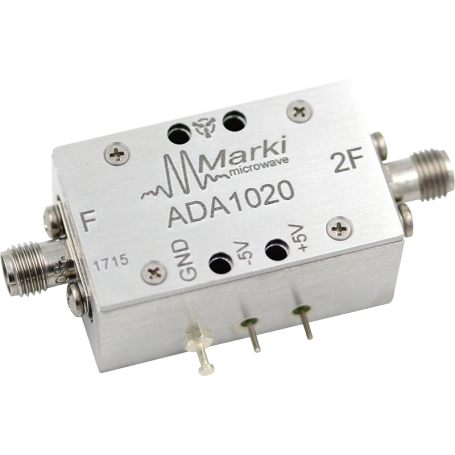

Doubleur de fréquence actif : Série ADA | MARKI MICROWAVE

Les doubleurs et quadrupleurs actifs Marki Microwave sont des modules de multiplication de fréquence intégrant une chaîne complète composée d’un amplificateur d’entrée, d’un multiplicateur de fréquence et d’un amplificateur de sortie. Cette architecture permet d’étendre la plage de fréquence d’un synthétiseur ou d’une source RF, tout en fournissant un niveau de sortie adapté au pilotage de chaînes RF, notamment pour les applications de génération de signaux locaux.

Les modèles ADA réalisent une multiplication par deux, tandis que le modèle AQA réalise une multiplication par quatre. Ces modules constituent une solution pratique pour les essais en laboratoire, les bancs de test et les systèmes prototypes nécessitant une extension de fréquence sans recourir à un synthétiseur de fréquence plus élevé.

Avantages

• Chaîne intégrée combinant amplification, multiplication de fréquence et amplification de sortie
• Extension de fréquence pour augmenter la plage utile d’un synthétiseur RF existant
• Niveau de sortie élevé adapté au pilotage de mélangeurs et de chaînes de génération de signaux locaux
• Solution pratique pour laboratoire et systèmes prototypes
• Modules prêts à l’emploi avec connectique RF et alimentation externe
• Réjection harmonique caractérisée selon les modèles

Caractéristiques principales

• Fonction : multiplicateur de fréquence actif
• Types disponibles : doubleur actif et quadrupleur actif
• Familles : ADA pour les doubleurs actifs, AQA pour les quadrupleurs actifs
• Architecture : amplificateur d’entrée, multiplicateur, amplificateur de sortie
• Plage d’entrée : de 2 à 26 GHz selon le modèle
• Plage de sortie : de 4 à 56 GHz selon le modèle
• Niveau de sortie typique : jusqu’à +20 dBm selon le modèle
• Utilisation : extension de fréquence, chaîne de signal local, bancs de test RF et micro-ondes

Applications typiques

• Extension de fréquence de synthétiseur RF
• Génération de signal local pour mélangeurs RF et micro-ondes
• Essais en laboratoire
• Tests et mesures RF
• Systèmes prototypes
• Chaînes de conversion de fréquence
• Validation de sous-ensembles RF et micro-ondes

Pourquoi choisir ces doubleurs et quadrupleurs actifs Marki Microwave

Ces modules permettent de disposer rapidement d’une source de fréquence étendue à partir d’un équipement RF existant. Leur conception intégrée limite le nombre de composants externes nécessaires et facilite la mise en œuvre dans un banc de test ou un prototype. Les modèles disponibles couvrent plusieurs plages de fréquence, avec des niveaux de sortie adaptés aux besoins de nombreuses chaînes RF et micro-ondes.

Spécifications et modèles disponibles
