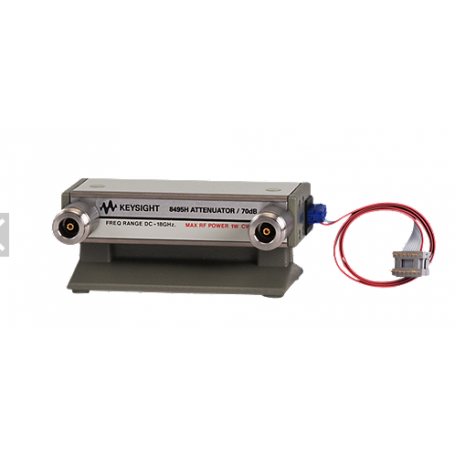

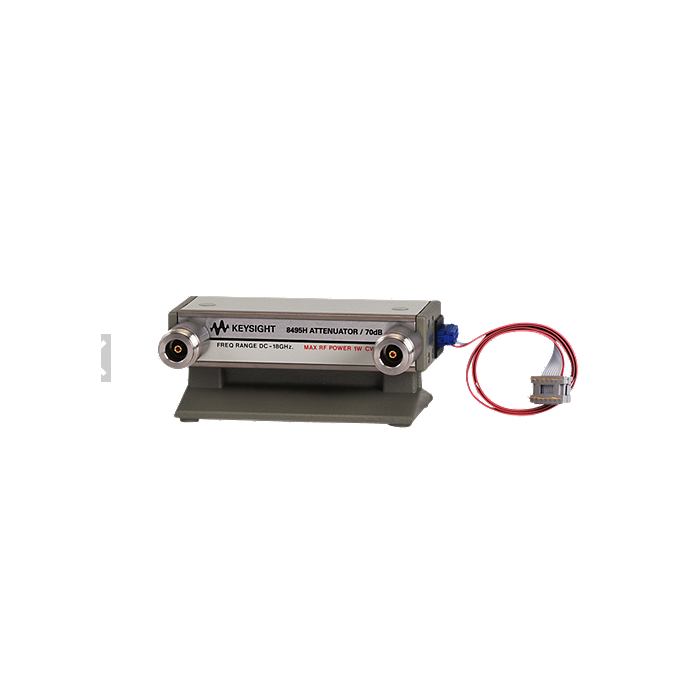

Nouveau Atténuateur step programmable de DC à 18 GHz : 8495H Agrandir l'image

Atténuateur step programmable de DC à 18 GHz : 8495H | KEYSIGHT COMPOSANTS RF

Fournit une atténuation par pas de 10 dB de 0 à 70 dB pour une répétabilité et une fiabilité exceptionnelles.

Plus de détails

Description

L'atténuateur à échelons programmable Keysight 8495H de DC à 18 GHz offre une répétabilité et une fiabilité exceptionnelles. Il fournit une atténuation par pas de 10 dB de 0 à 70 dB. Les ressorts à lame plaqués or de précision assurent une longue durée de vie (plus de 5 millions de cycles) et une très grande répétabilité de l'atténuateur (typiquement 0,01 dB). Pour améliorer la précision des mesures, l'option UK6 fournit des données traçables NIST (TOS et atténuation).

Un temps de commutation maximal de 20 ms (y compris l'établissement du contact) accélère les tests automatiques. Des combinaisons personnalisées d'atténuateurs à échelons et de commutateurs sont possibles. Les kits d'interconnexion Keysight 11716A / B / C permettent de connecter rapidement les atténuateurs à échelons Keysight 8494 / 5 / 6 /7 de 1 dB et 10 dB en série pour obtenir une plus grande plage dynamique avec des échelons de 1 dB.

Remarque : les options 024 et 060 sont des options par défaut, sauf indication contraire.

Fournit une atténuation par pas de 10 dB de 0 à 70 dB pour une répétabilité et une fiabilité exceptionnelles.

Performances RF supérieures :

  • Gamme de fréquences : DC à 18 GHz
  • Perte d'insertion à 0 dB : 0,4 dB + 0,07 dB / GHz
  • TOS maximal : 1,35 à 8 GHz, 1,5 à 12,4 GHz, 1,7 à 18 GHz

Répétabilité et durée de vie :

  • Durée de vie de la répétabilité : 0,03 dB max 5 millions de cycles par section, typique
  • 5 millions de cycles par section

Puissance admissible :

  • Puissance d'entrée RF maximale : 1 W (moyenne), 100 W (crête)

Caractéristiques :

  • Type de connecteur : choix de type-N femelle, SMA femelle, APC-7
  • Connecteur de programmation : Viking 12 broches, DIP 14 broches en option
