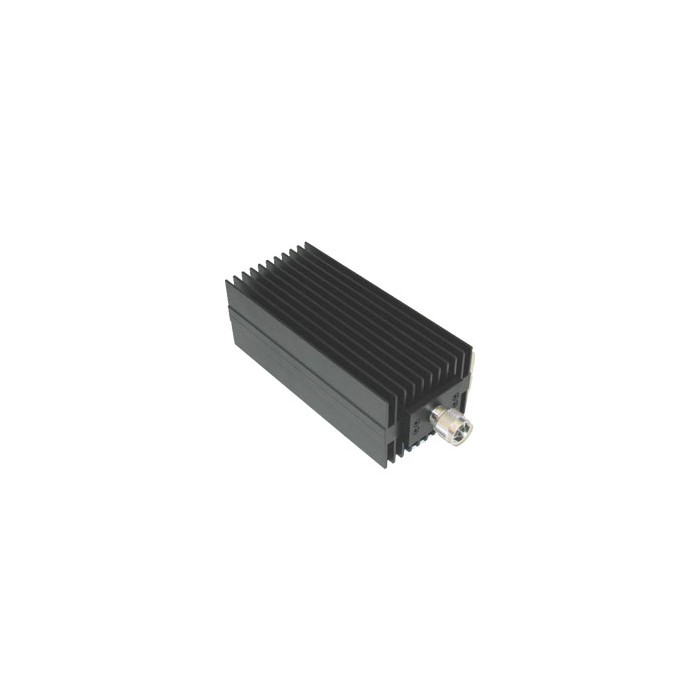

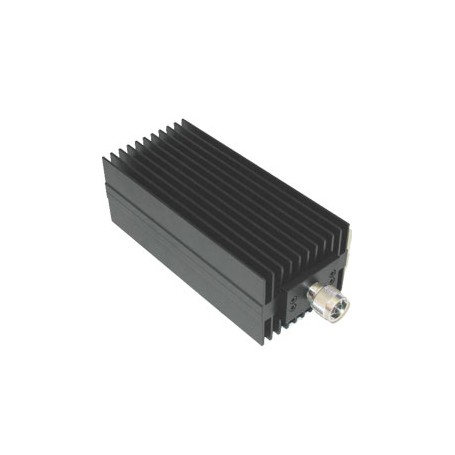

Terminaison, 250.0W, 3.0 GHz, Type N, DIN 7/16 ou TNC : WA1445 | WEINSCHEL ASSOCIATES

Connecteur M/F en acier inoxydable de type N, TNC ou DIN 7/16 conforme à la norme MIL-STD-348A, les dimensions de l'interface sont conformes à la norme MIL-PRF-39012.

Conçu pour répondre aux spécifications environnementales MIL-DTL-3933.
L'unité peut être montée dans n'importe quelle position.

Spécifications :

• Impédance nominale : 50 ohms.
• Gamme de fréquences : DC - 3,0 GHz.
• Puissance nominale : 250 W de puissance nominale moyenne maximale à une température ambiante de 25°C, déclassée linéairement à 15 W à 125°C.
• Puissance de crête de 10 kW (largeur d'impulsion de 5 µsec, rapport cyclique de 1,25%).
• Plage de température : -55°C à +125°C.

Construction :

• Corps en alliage d'aluminium noir avec connecteur en acier inoxydable passivé.
• Contacts en cuivre au béryllium ou en acier inoxydable plaqués or.
• Conforme à la directive RoHS.

Calibrage :

• TOS effectué sur toute la gamme de fréquences.
• Les données des tests d'étalonnage sont disponibles moyennant un coût supplémentaire.
• Faible intermodulation

Option :

• Ajoutez -LIM après l'option de connecteur pour spécifier une faible intermodulation.
