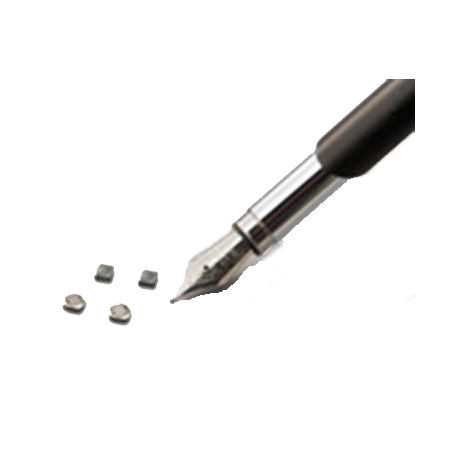

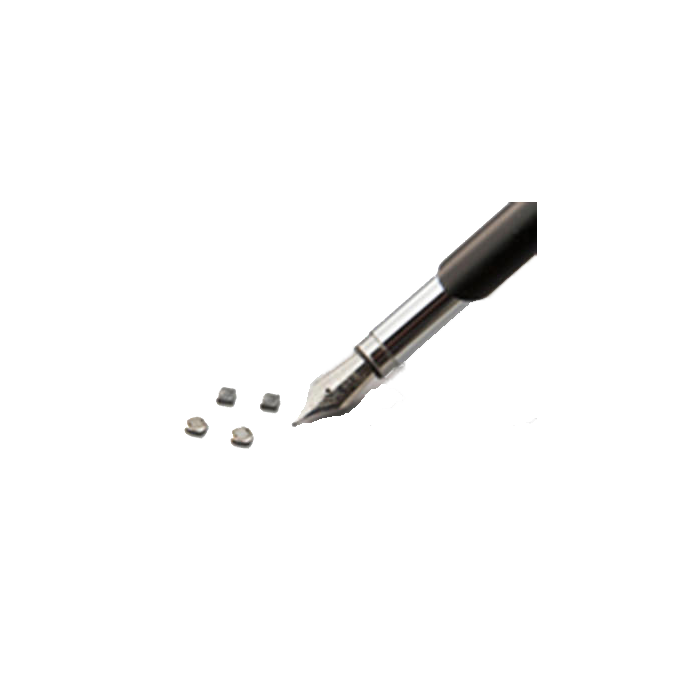

Inducteurs de puissance à profil bas : Série MIB4012M-W Agrandir l'image

Inducteurs de puissance à profil bas : Série MIB4012M-W | Maruwa

Inducteurs de puissance blindés, à faible encombrement et à profil bas : 4.0mm x 4.0mm (Typ) x H 1.2mm (Max)

Plus de détails

Description

La série MIB est une série d'inductances de puissance qui utilisent une structure de blindage magnétique. Pour la structure du blindage magnétique par le noyau de ferrite, l'inducteur réalise un faible bruit de rayonnement supérieur.

Pour la structure du blindage magnétique par le noyau de blindage réel et les matériaux à faible perte, l'inducteur réalise une haute efficacité supérieure.

La mouillabilité de la soudure est bonne pour une électrode de placage Au.

Nous avons réalisé un série d'inductances de qualité construisant une ligne d'automatisation avec une technologie de liaison par thermocompression et une électrode plaquée Au.

Conforme à la directive RoHS

Caractéristiques :

  • Inducteurs de puissance blindés, à faible encombrement et à profil bas : 4.0mm x 4.0mm (Typ) x H 1.2mm (Max)
  • Faible bruit et flux par une structure à chemin magnétique fermé.

Applications :

  • Convertisseurs DC/DC pour téléphones cellulaires, écrans LCD et autres.

Références et spécifications :

Part number Inductance
L [µH]　*1		 DC resistance
Rdc [Ω]　*2		 Rated current
Idc1 [A]　*3		 Operating temperature range
Ta[°C] *4
MIB4012M-1R0W 1.0±50% 0.045 3.02 / 2.59 -40~+125
MIB4012M-2R2W 2.2±20% 0.07 2.26 / 2.07 -40~+125
MIB4012M-3R3W 3.3±20% 0.093 1.87 / 1.79 -40~+125
MIB4012M-4R7W 4.7±20% 0.13 1.53 / 1.45 -40~+125
MIB4012M-6R8W 6.8±20% 0.18 1.32 / 1.26 -40~+125
MIB4012M-100W 10.0±20% 0.24 1.12 / 1.04 -40~+125
MIB4012M-150W 15.0±20% 0.37 0.88 / 0.82 -40~+125
MIB4012M-220W 22.0±20% 0.55 0.74 / 0.67 -40~+125
