Description
Le RIEGL LD05-A10GF est un télémètre laser polyvalent basé sur une mesure précise de la portée du laser au moment du vol, particulièrement adapté aux applications exigeantes dans des conditions environnementales critiques (température ambiante élevée, environnement dangereux).
Il utilise un traitement de signal numérique à la pointe de la technologie pour permettre une mesure précise de la distance dans les situations complexes, même dans des conditions de mauvaise visibilité.
La numérisation du signal d'écho et l'analyse ultérieure permettent des mesures de distance multi-cibles.

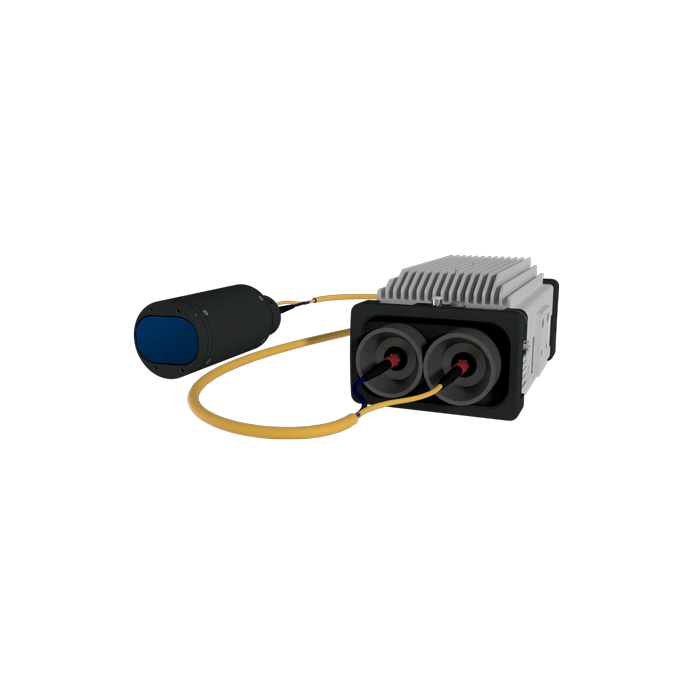

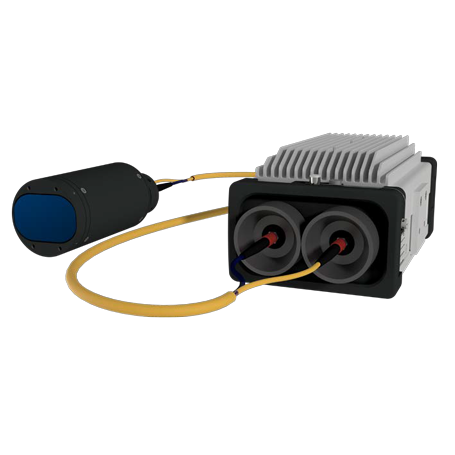

Le système de mesure se compose d'une tête optique répondant aux exigences de l'application concernée et d'un boîtier électronique séparé, connecté par un câble duplex en fibre de verre de longueur variable avec des connecteurs des deux côtés.
Le LD05-A10GF peut être configuré pour différents modes d'application :
- Mode de haute pénétration pour des situations de cible complexe. Ici, le processus de mesure consiste d'une séquence de mesures par émission laser, la fréquence de l'update (mise à jour) des données (plutôt lente) s'adapte automatiquement.
- Mode rapide entre le mode haute vitesse et le mode haute pénétration; dans le mode rapide la fréquence de l'update de données est très haute.
- Mode haute vitesse pour des situations de cible unique/facile et une fréquence de l'update de données ultra-haute.
Caractéristiques techniques :
- Mode de haute pénétration : jusqu'à 1100 m
- Mode rapide : jusqu'à 600 m
- Mode haute vitesse : jusqu'à 500 m
- Interfaces de données : port de données, port de configuration, Interface WEB
- Alimentation : 11 - 28 V DC, 24 VDC nominal
- Classe de protection : IP64
- Plage de température :
- Gamme de température de fonctionnement : -10°C à +50°C
- Gamme de température de stockage : de -20°C à +60°C
- Sortie analogique 4 - 20 mA, non isolé galvaniquement,
- Résolution 16 Bit, linéarité 1% de la pleine échelle
- Sortie de commutation 2 x pilotes transistor PNP,
- Protection thermique et contre les courts-circuits intégrés,
- Courant de commutation 200 mA max
- Tension de commutation = tension d'alimentation
- Dimensions : 246 x130 x 97 mm
- Poids : 2,8kg
Applications types : environnement industriel, aéronautique, BTP
