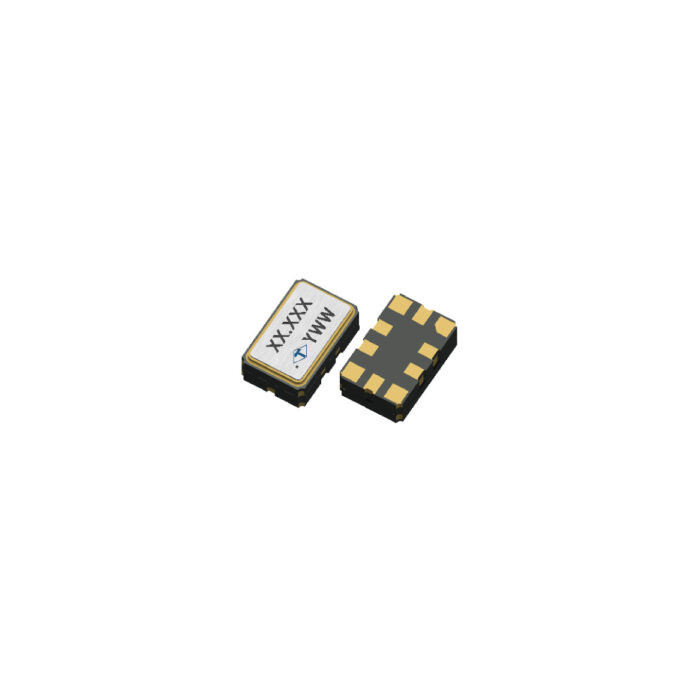

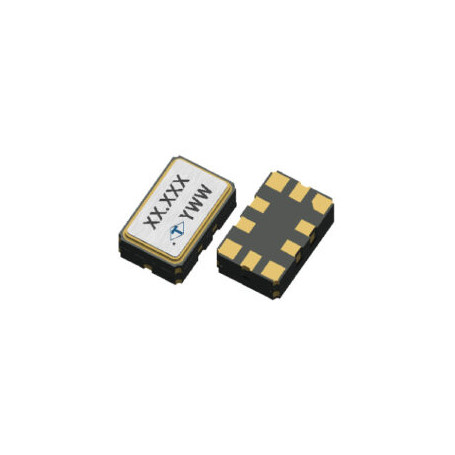

Oscillateur (TCXO) à cristal compensé en température et contrôlé en tension de haute précision : Type TL pour Stratum 3 | TAITIEN

Convient parfaitement pour les applications de test et mesure, de systèmes de télécommunications ainsi que de communication par satellite

Caractéristiques :

Boîtier SMD en céramique standard de 5,0 x 3,2 x 1,85 mm.
Stratum 3 (globalement ±4,6ppm y compris un vieillissement de 20 ans.)
Sortie CMOS et onde sinusoïdale écrêtée (sans condensateur de coupure DC) en option.

Applications :

Spécifications :

Parameter	2.5V		3.3V		Unit
Parameter		Min.	Max.	Min.	Unit
Supply Voltage Variation (VDD)	VDD-5%	VDD+5%	VDD-5%	VDD+5%	V
Frequency Range	5	52	5	52	MHz
Standard Frequency	10, 12.8, 16.384, 19.2, 20, 25, 26				MHz
Operating Temp. Range	-20 ~ 70 -40 ~ 85				°C
Frequency Stability (Overall, 20 Years)*	_	±4.6	_	±4.6	ppm
Frequency Stability Vs Temp. Range (Ref. to (FMAX+Fmin)/2)	_	±0.14 (-20~+70°C) ±0.28 (-40~+85°C)	_	±0.14 (-20~+70°C) ±0.28 (-40~+85°C)	ppm
Holdover Stability +	_	0.37	_	0.37	ppm
Supply Current (CMOS output)	_	7.5	_	7.5	mA
Supply Current (Clipped Sine Wave)	_	5	_	5	mA
Output Level (CMOS) Output High (Logic “1”)	90%VDD	_	90%VDD	_	V
Output Level (CMOS) Output Low (Logic “0”)	_	10%VDD	_	10%VDD	V
Output Level (CMOS) Duty	45	55	45	55	%
Output Level (Clipped Sine Wave)	0.8	_	0.8	_	Vp-p
Load (CMOS)	15pF		15pF
Load (Clipped Sine Wave)	10 KΩ // 10pF		10 KΩ // 10pF
Control Voltage Range (VCTCXO)	0.5	2.5	0.5	2.5	V
Pulling Range (VCTCXO)	±5.0	_	±5.0	_	ppm
Vc Input Impedance (VCTCXO)	100	_	100	_	kΩ
Phase Noise @ 10 MHz - 100 Hz	-130				dBc/Hz
Phase Noise @ 10 MHz - 1 kHz	-145
Phase Noise @ 10 MHz - 10 kHz	-154
Start time		5		5	mSec
Storage Temp. Range	-55	125	-55	125	°C
