Description

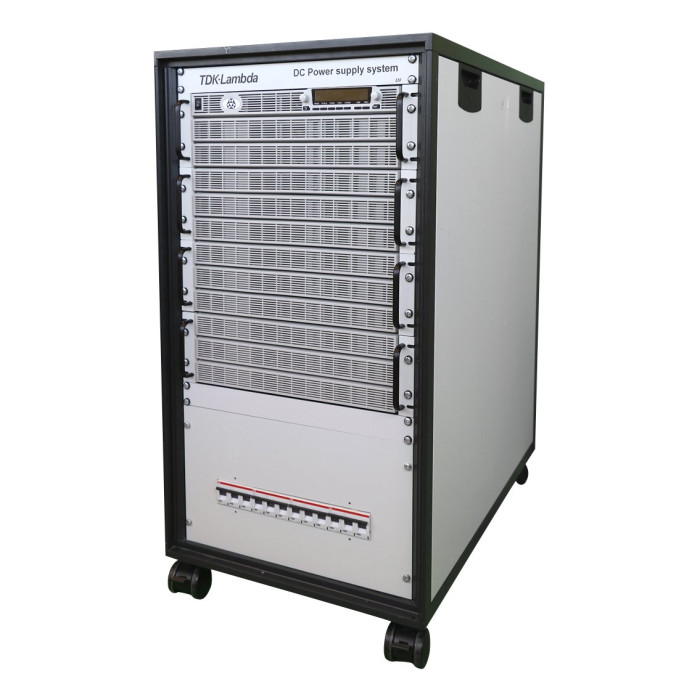

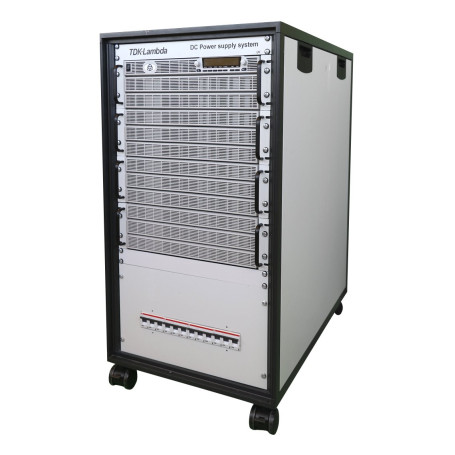

La série GSPS repose sur une mise en parallèle d'alimentations DC GENESYS+ de chez TDK.
Cette nouvelle gamme offre jusqu'à 60 kW de puissance dans une baie mobile 19" 20U entièrement configurée et prête à l'emploi.
La GSPS peut fonctionner en mode de régulation de tension (CV), courant (CC) et puissance (CP). Il est également possible de simuler une valeur de résistance en série (CR).
Cette nouvelle série propose en standard toutes les fonctionnalités avancées déjà connues et reconnues de la génération GENESYS+.
En configuration de base cette alimentation GSPS dispose des interfaces LAN, RS232/RS485, USB et analogique isolée. En option, il est possible d'ajouter les interfaces GPIB, Mobus TCP ou encore EtherCAT.
Caractéristiques techniques :
- Gamme de puissance : 30 kW, 45 kW et 60 kW
- Tension max : jusqu'à 1 500 V, courant max : jusqu'à 4 500 A
- Modes de régulation et programmation des limites CV, CC et CP
- Fonctions avancées Intégrées (générateur arbitraire, mémorisation de profils)
- LAN, USB, RS-232/485 et analogique isolée
- En option IEEE, EtherCAT ou Modbus-TCP
- Fonctions de sécurités intégrées
- Garantie de 5 ans
Applications :
- Banc de charges batteries
- Validation et test de batteries et de moteurs - Systèmes de train d'énergie eV
- Émulation de systèmes d'alimentation pour l'aérospatiale
- Applications R&D sur les onduleurs photovoltaïques, les piles à combustible et les batteries
- Aimants de guidage de faisceau
- Systèmes d'essai et de mesure
Références et spécifications :
|
Model Number
|
Rated Power (Watts)
|
Output Voltage (V)
|
Output Current (A)
|
Efficiency % (200VAC/380VAC)
|
Construction
|
| GSPS10-3000 |
30000 |
0 - 10 |
0 - 3000 |
87 |
23U Rack System |
| GSPS20-1500 |
30000 |
0 - 20 |
0 - 1500 |
87 |
23U Rack System |
| GSPS30-1020 |
30600 |
0 - 30 |
0 - 1020 |
88 |
23U Rack System |
| GSPS40-750 |
30000 |
0 - 40 |
0 - 750 |
89 |
23U Rack System |
| GSPS50-600 |
30000 |
0 - 50 |
0 - 600 |
89 |
23U Rack System |
| GSPS60-510 |
30600 |
0 - 60 |
0 - 510 |
90 |
23U Rack System |
| GSPS80-390 |
31200 |
0 - 80 |
0 - 390 |
90 |
23U Rack System |
| GSPS100-300 |
30000 |
0 - 100 |
0 - 300 |
90 |
23U Rack System |
| GSPS150-204 |
30600 |
0 - 150 |
0 - 204 |
90 |
23U Rack System |
| GSPS200-150 |
30000 |
0 - 200 |
0 - 150 |
90 |
23U Rack System |
| GSPS300-102 |
30600 |
0 - 300 |
0 - 102 |
90 |
23U Rack System |
| GSPS400-78 |
31200 |
0 - 400 |
0 - 78 |
90 |
23U Rack System |
| GSPS500-60 |
30000 |
0 - 500 |
0 - 60 |
90 |
23U Rack System |
| GSPS600-51 |
30600 |
0 - 600 |
0 - 51 |
90 |
23U Rack System |
| GSPS10-4500 |
45000 |
0 - 10 |
0 - 4500 |
87 |
23U Rack System |
| GSPS20-2250 |
45000 |
0 - 20 |
0 - 2250 |
87 |
23U Rack System |
| GSPS30-1530 |
45900 |
0 - 30 |
0 - 1530 |
88 |
23U Rack System |
| GSPS40-1125 |
45000 |
0 - 40 |
0 - 1125 |
89 |
23U Rack System |
| GSPS50-900 |
45000 |
0 - 50 |
0 - 900 |
89 |
23U Rack System |
| GSPS60-765 |
45900 |
0 - 60 |
0 - 765 |
90 |
23U Rack System |
| GSPS80-585 |
46800 |
0 - 80 |
0 - 585 |
90 |
23U Rack System |
| GSPS100-450 |
45000 |
0 - 100 |
0 - 450 |
90 |
23U Rack System |
| GSPS150-306 |
45900 |
0 - 150 |
0 - 306 |
90 |
23U Rack System |
| GSPS200-225 |
45000 |
0 - 200 |
0 - 225 |
90 |
23U Rack System |
| GSPS300-153 |
45900 |
0 - 300 |
0 - 153 |
90 |
23U Rack System |
| GSPS400-117 |
46800 |
0 - 400 |
0 - 117 |
90 |
23U Rack System |
| GSPS500-90 |
45000 |
0 - 500 |
0 - 90 |
90 |
23U Rack System |
| GSPS600-76.5 |
45900 |
0 - 600 |
0 - 76.5 |
90 |
23U Rack System |
| GSPS20-3000 |
60000 |
0 - 20 |
0 - 3000 |
87 |
23U Rack System |
| GSPS30-2040 |
61200 |
0 - 30 |
0 - 2040 |
88 |
23U Rack System |
| GSPS40-1500 |
60000 |
0 - 40 |
0 - 1500 |
89 |
23U Rack System |
| GSPS50-1200 |
60000 |
0 - 50 |
0 - 1200 |
89 |
23U Rack System |
| GSPS60-1020 |
61200 |
0 - 60 |
0 - 1020 |
90 |
23U Rack System |
| GSPS80-780 |
62400 |
0 - 80 |
0 - 780 |
90 |
23U Rack System |
| GSPS100-600 |
60000 |
0 - 100 |
0 - 600 |
90 |
23U Rack System |
| GSPS150-408 |
61200 |
0 - 150 |
0 - 408 |
90 |
23U Rack System |
| GSPS200-300 |
60000 |
0 - 200 |
0 - 300 |
90 |
23U Rack System |
| GSPS300-204 |
61200 |
0 - 300 |
0 - 204 |
90 |
23U Rack System |
| GSPS400-156 |
62400 |
0 - 400 |
0 - 156 |
90 |
23U Rack System |
| GSPS500-120 |
60000 |
0 - 500 |
0 - 120 |
90 |
23U Rack System |
| GSPS600-102 |
61200 |
0 - 600 |
0 - 102 |
90 |
23U Rack System |
