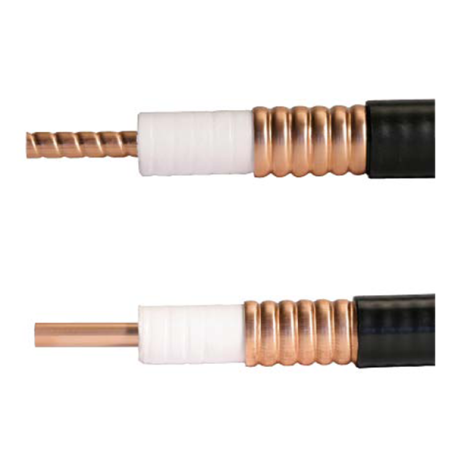

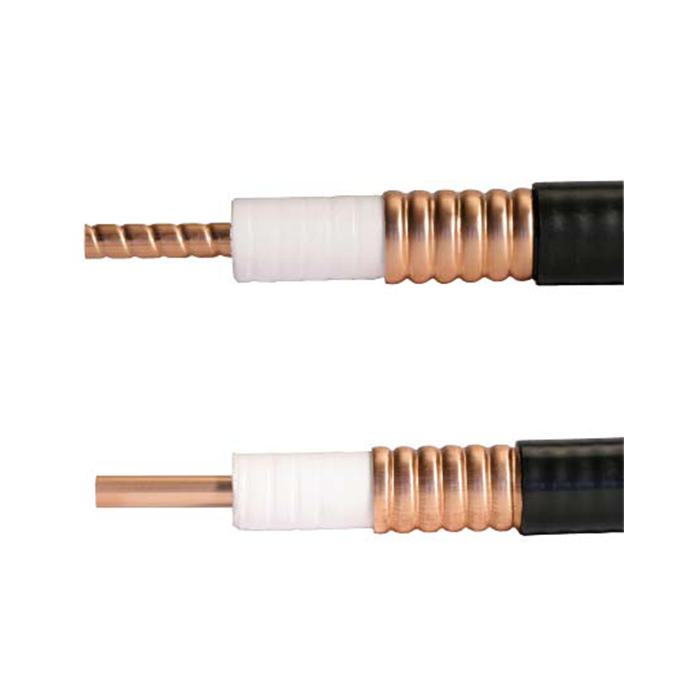

Câble coaxial à faibles pertes ondulé en mousse : Série SUCOFEED 7/8" high-flex & annular Agrandir l'image

Câble 7/8" annelé et high-flex SUCOFEED (DC - 3 GHz) : Série SUCOFEED 7/8" high-flex & annular | HUBER+SUHNER

Les câbles Sucofeed sont idéaux pour les installations DAS intérieures et promettent un blindage optimal, une faible atténuation, un faible ROS, des performances de haute qualité et une flexibilité pour une manipulation et une installation faciles.

Plus de détails

Description

Les câbles Sucofeed sont idéaux pour les installations DAS intérieures et promettent un blindage optimal, une faible atténuation, un faible ROS, des performances de haute qualité et une flexibilité pour une manipulation et une installation faciles.

Caractéristiques :

  • Faibles niveaux de distorsion d'intermodulation (PIM)
  • Distribution très efficace du signal RF
  • Résistant aux produits chimiques, aux huiles, aux lubrifiants et à l'humidité
  • Applicable à des fréquences allant jusqu'à 3 GHz
  • Excellente perte d'insertion et capacité de puissance
  • Sans halogène et ignifuge

Applications :

  • Infrastructure sans fil
  • Défense
Cable design Order/ type no. SUCOFEED_7/8_HF SUCOFEED_7/8
Dimension 7/8" high-flex 7/8"
Cable group M24 M23
Jacket version standard standard
Inner conductor (Ø in mm) 9.40 9.00
Dielectric (Ø in mm) 22.40 22.30
Outer conductor (Ø in mm) 25.00 24.80
Jacket (Ø in mm) 27.50 27.60
Electrical data
Typ. operating frequency (GHz) ≤ 4.9 ≤ 5
Impedance (Ω) 50 ± 1 50 ± 1
Capacitance (pF/m) 75.4 75.8
Relative signal propagation (%) 85 88
Signal delay (ns/m) 3.90 3.80
Max. operating voltage (kVrms) 3.00 2.91
Typ. attenuation @ 1 GHz (dB/100 m) 4.25 4.11
Typ. attenuation @ 2 GHz (dB/100 m) 6.42 6.11
Typ. attenuation @ 2.2 GHz (dB/100 m) 6.81 6.46
Typ. attenuation @ 2.5 GHz (dB/100 m) 7.37 6.96
Typ. attenuation @ 3.0 GHz (dB/100 m) 8.26 7.76
Max. power @ 1 GHz (40 °C) (kW) ≤ 1.940 ≤ 2.190
Max. power @ 2 GHz (40 °C) (kW) ≤ 1.372 ≤ 1.549
Max. power @ 2.2 GHz (40 °C) (kW) ≤ 1.308 ≤ 1.476
Max. power @ 2.5 GHz (40 °C) (kW) ≤ 1.227 ≤ 1.385
Max. power @ 3.0 GHz (40 °C) (kW) ≤ 1.120 ≤ 1.264
General data
Temp. range operating (°C) –55 / +85
Temp. range installation (°C) –25 / +60
Typ. weight (kg/100 m) 48.0 53
Min. bending radius (mm) 90 120
