Potentiomètres en carbone de 14 mm avec boîtier et axe en plastique.
- Des configurations à trous traversants et CMS sont disponibles.
Les bornes et le collecteur sont normalement fabriqués en laiton étamé, bien que des versions avec des bornes en acier soient également disponibles sur demande.
- Les bornes des modèles à trous traversants peuvent être droites ou serties, ce qui permet de maintenir le composant sur le circuit imprimé pendant la soudure.
- Protection contre les infiltrations de type IP 54 (niveau élevé de protection contre la poussière et les éclaboussures d'eau), conformément à la norme IEC 60529.
- Les matériaux plastiques peuvent être auto-extinguibles selon UL 94 V-0 sur demande.
- Les cônes peuvent être linéaires, logarithmiques et antilogarithmiques ; des cônes spéciaux peuvent également être étudiés.
Les potentiomètres peuvent être fabriqués dans une large gamme de possibilités en ce qui concerne :
- Valeur de résistance
- Tolérance.Les cônes / lois de variation.Le pas.
- Positionnement du racleur (la norme est à 50 % de rotation).Couleur du boîtier et du rotor.
- Durée de vie mécanique
- Effet de déclic (jusqu'à 38 crans disponibles).
- Pièces en plastique auto-extinguibles conformes à la norme UL 94 V-0.
Applications :
- Les potentiomètres de 14 mm sont principalement utilisés dans des applications de contrôle, dans différents marchés : Appareils ménagers électroniques, équipements de chauffage, de ventilation et de climatisation (HVAC), thermostats.
|

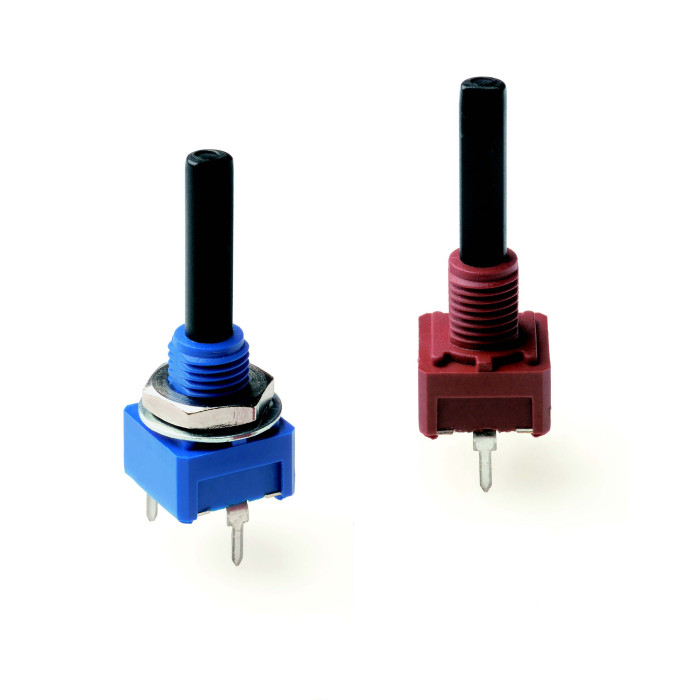

Potentiomètres en cermet de 14 mm avec boîtier et axe en plastique.
- Les potentiomètres en cermet ont une meilleure stabilité thermique, permettent une plus grande dissipation thermique et supportent des températures plus élevées que les potentiomètres en carbone.
Des configurations à trous traversants et CMS sont disponibles. Les bornes et le collecteur sont fabriqués en laiton étamé, mais des versions avec des bornes en acier sont également disponibles sur demande.
- Les bornes des modèles à trous traversants peuvent être droites ou serties, ce qui permet de maintenir le composant sur le circuit imprimé pendant la soudure.
- Indice de protection IP 54 (haut niveau de protection contre la poussière et les projections d'eau), conformément à la norme IEC 60529.
- Les matériaux plastiques (boîtier et rotor) sont auto-extinguibles conformément à la norme UL 94 V-0 pour les potentiomètres à cermet ACP.
Les cônes peuvent être linéaires, logarithmiques et antilogarithmiques ; des cônes spéciaux peuvent également être étudiés.
Les potentiomètres peuvent être fabriqués dans une large gamme de possibilités en ce qui concerne :
- La valeur de la résistance
- Tolérance
- Les cônes / lois de variation.Le pas
- Positionnement du racleur (la norme est de 50 %)
- Couleur du boîtier et du rotor.Durée de vie mécanique
- Effet de clic (jusqu'à 38 crans disponibles)
Applications :
- Les potentiomètres en cermet de 14 mm sont utilisés dans des applications où la température de fonctionnement est élevée, ou lorsque les applications requièrent un produit avec une excellente stabilité de la valeur ohmique :
- Appareils électroniques : chaudières, chauffe-eau.
- Electronique industrielle : multimètres, oscilloscopes, relais temporisés, équipements de mesure et de test.
|
