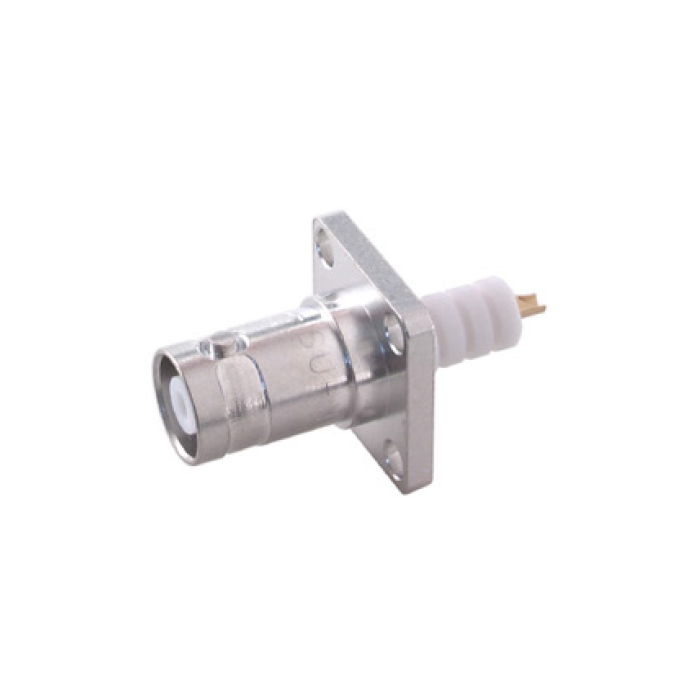

Montage à bride, jacks (femelles) : 22541776 et 22541779 Agrandir l'image

Montage à bride, jacks (femelles) : 22541776 et 22541779 | HUBER+SUHNER

Réceptacles avec embout à souder.

Plus de détails

Description

Conçu pour accepter les broches, les contacts ou les fiches du connecteur mâle correspondant et établir une connexion électrique.

Caractéristique :

  • Montage sur panneau

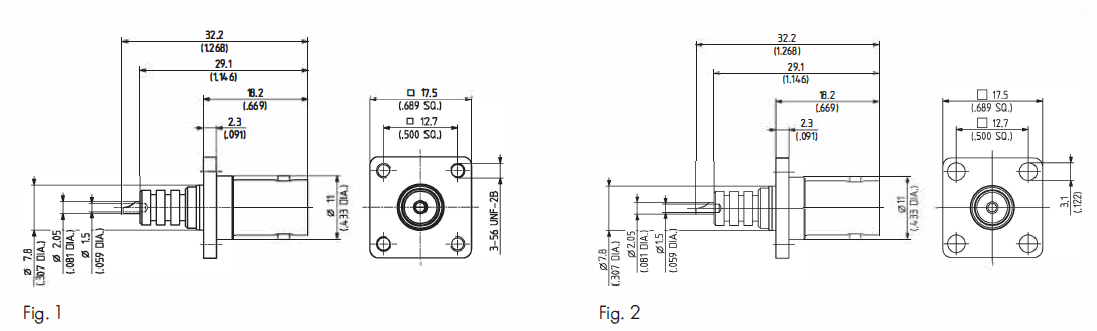

Schémas :

HUBER+SUHNER type  Item no.  Documentation Packaging  Trou de montage Notes Fig.
23_H4-50-0-7/ l 33_NE 22541776 Data
 simple ML 6 montage également possible avec des vis lISOM 2.5 1
23_H4-50-0-8/l 33_NE 22541779 Data
 2

Spécifications :

Electrical data Requirements
Impedance  50Ω
frequency range DC to 300MHz
Dielectric withstanding voltage (at sea level) 5.0 kV rms, 50 Hz (depending on cable)
Working voltage (at sea level) 1.6 kV rms, 50 Hz (depending on coble)
Insulation resistance ≥ 5GΩ
Contact resistance
•Centre contact
• Outer contact		 ≤ 2 mΩ
≤ 1 mΩ
Corona extinction voltage (at 21 000 m) ≥ 300 V ms, 50 Hz (depending on cable)
Current rating, continuous ≤ 10 A
Mechanical data   Requirements
Coupling nut torque 7 to 28 Ncm/0.6 to 2.5 in lbs
Coupling nut retention force  ≥ 450 N /101.2 lbs
Contact captivation  ≥ 15 N /6.l lbs
Coble retention force 11  see pages 32 - 41
Durability (matings)  ≥ 500
Environmental data Test conditions
Temperature range -65 to+ 165 °C/-85 to +329 ° F
Climatic category  IEC → 55/155/21
Thermal shock  MIL-STD-202, method 107, condition B
Moisture resistance  MIL-STD-202, method 106
Corrosion  saltspray test acc. to Ml L-STD-202, method 101, condition B
Vibration  MIL-STD-202, method 204, condition B
Material data
Connector parts  Material  Plating
Bodies  brass  SU CO PLATE®
Pin contacts  brass  gold
Socket contacts  copper-beryllium alloy  gold
Crimp ferrules  copper  SU CO PLATE®
Insulators  PTFE or PFA

Les valeurs de performance sont typiques de l'interface du connecteur. Les performances des composants individuels ou des connecteurs peuvent varier en fonction de la conception du connecteur, de la fixation (par exemple, câble, circuit imprimé) ou de l'application.
