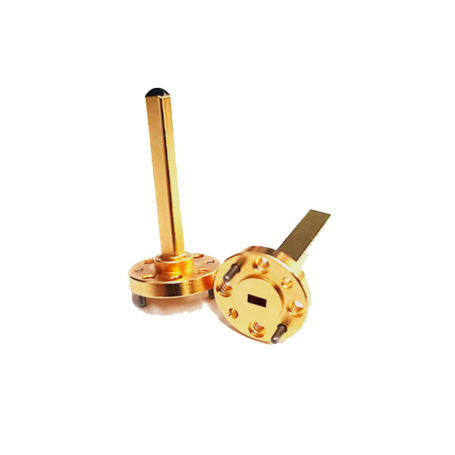

Terminaison guide d'onde, 26,5 à 140 GHz : Série TW50 | MARKI MICROWAVE

La série TW50 regroupe des terminaisons en guide d’ondes destinées aux applications RF, micro-ondes et ondes millimétriques nécessitant une charge adaptée en extrémité de ligne ou sur un port non utilisé. Ces terminaisons permettent d’absorber l’énergie RF afin de limiter les réflexions et de préserver l’adaptation du système.

Les modèles TW50 couvrent plusieurs bandes de guides d’ondes, du WR-28 au WR-08, avec une plage de fréquence globale allant de 26,5 à 140 GHz selon la référence. Ils sont disponibles avec différents niveaux de return loss et de puissance admissible, afin de répondre aux besoins des bancs de test, des systèmes de communication et des chaînes en guide d’ondes.

Avantages

• Large couverture fréquentielle de 26,5 à 140 GHz selon le modèle
• Compatibilité avec plusieurs guides d’ondes : WR-28, WR-22, WR-19, WR-15, WR-12, WR-10 et WR-08
• Bonne adaptation avec un return loss typique selon les références
• Différents niveaux de puissance admissible selon la bande et le modèle
• Intégration directe en guide d’ondes grâce aux brides adaptées
• Solution adaptée aux bancs de test, aux chaînes de mesure et aux systèmes haute fréquence

Caractéristiques principales

• Fonction : terminaison RF en guide d’ondes
• Série : TW50
• Plage de fréquence globale : 26,5 à 140 GHz selon le modèle
• Guides d’ondes disponibles : WR-28, WR-22, WR-19, WR-15, WR-12, WR-10 et WR-08
• Return loss : de 24 à 32 dB selon les références
• Puissance admissible : de 0,6 W à 7 W selon les modèles, hors références où la donnée n’est pas indiquée
• Brides : UG-599/U, UG-383/U, UG-385/U ou UG-387/U selon la bande
• Classification export : EAR99 pour les références indiquées

Applications typiques

• Charges de terminaison pour ports en guide d’ondes non utilisés
• Bancs de test RF et micro-ondes
• Mesures en ondes millimétriques
• Systèmes de communication haute fréquence
• Validation de sous-ensembles RF
• Réduction des réflexions dans les chaînes en guide d’ondes
• Protection et stabilisation de lignes RF

Pourquoi choisir les terminaisons en guide d’ondes TW50

Les terminaisons TW50 permettent de garantir une charge adaptée dans les systèmes en guide d’ondes, en limitant les réflexions susceptibles de perturber les mesures ou le fonctionnement d’une chaîne RF. Leur disponibilité sur plusieurs bandes normalisées facilite la sélection d’un modèle adapté à la fréquence, à la bride et à la puissance admissible requises.

Spécifications et modèles disponibles
