Description

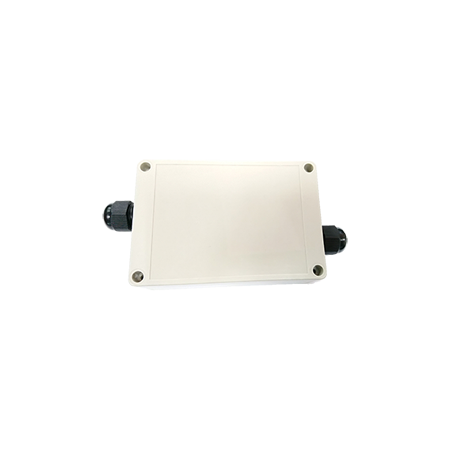

La série d'éclairage intelligent d'ORing, gérée par transport sans fil, est conçue pour les lampadaires.
- Grâce à la technologie de communication NBIoT (LPWAN), il est possible d'utiliser des fréquences sans fil sous licence et de communiquer des appareils plus économiques, plus économes en énergie et plus snûrs.
La série OL-B-NB fournit une fonction de surveillance des paramètres électriques - Vrms (V), Irms (I), Facteur de puissance (PF), Fréquence (Hz), Puissance (W) - pour effectuer une surveillance instantanée et contrôler le fonctionnement de son contrôleur de cellule.
En fonction du calcul des paramètres surveillés ci-dessus, il obtient également des informations sur la détection des défauts - sur/sous-tension, sur/sous-courant, défaut de lampe/pilote, défaillance de l'appareil - afin d'aider les utilisateurs à mettre en place une procédure de débogage appropriée.
- La série OL-B-NB comprend également un capteur G pour la détection de l'inclinaison, qui peut envoyer une alarme en cas de dommage, etc.
Caractéristiques :
- Conçu et optimisé par le réseau étendu à faible consommation (LPWAN) avec la technologie de réseau NBIoT.
- Fonction de contrôle intelligent (ON/OFF/Dimming)
- Mode d'économie d'énergie intelligent
- Surveillance des paramètres électriques
- Capteur de déclenchement connectable à l'entrée de signal logique (LSI) pour la détection des pannes
- Fonctionnement intelligent basé sur un programme prédéfini
- Large plage de températures de fonctionnement -20˚C à +50˚C
- Connexion à la plateforme - prise en charge des protocoles de transfert MQTT et CoAP
- Système de gestion de contenu (CMS)
- Accéléromètre ambiant intégré
- Capteur de température intégré
Spécifications :
|
ORing Lighting Model
|
OL-B-NB SERIES
|
|
Connected
|
|
Pin Define
|
7pin via cable type
|
|
Controller Feature
|
|
Dimmable Function Feature
|
DALI
|
AO(0-10Vdc)
|
|
Electrical parameters monitor
|
Vrms(V)、Irms(I)、Power Factor(PF)、Frequency(Hz)、Power(W)
|
|
Lighting Control
|
ON
|
●
|
|
OFF
|
●
|
|
Up-Link Feature
|
|
|
Working Mode
|
NBIoT and CAT M1
|
|
SIM Card Type
|
Micro SIM Card
Chip SIM Card
|
|
Wireless
|
|
|
NB-IOT
|
Frequency Band: B1/B2/B3/B4/B5/B8/B12/B13/B20/B28
Data rate: up to 62.5 kb/s UL / up to 27.2 kb/s DL
|
|
CAT M1
|
Frequency Band: B1/B2/B3/B4/B5/B8/B12/B13/B20/B28
Data rate: up to 375 kb/s UL / up to 300 kb/s DL
|
|
Electrical Specification
|
|
|
AC Input Voltage
|
110-240Vac
|
|
Output Load Current
|
Max. 2A
|
|
Frequency
|
50/60Hz
|
|
Power Consumption
|
Max. 1.35W
|
|
Supply Current
|
DALI
|
10mA
|
|
AO(0-10Vdc)
|
1mA
|
|
Logic Signal Input (LSI)
|
|
Type
|
Wet Contact
|
|
Wet Contact
|
• On: 10 to 30 VDC
• Off: 0 to 3 VDC
|
|
Counter Frequency
|
20 Hz
|
|
Digital Filtering Time Interval
|
Software Configurable
|
|
Isolation
|
3K VDC or 2K Vrms
|
|
Protection / Certification
|
|
|
Inrush Current Protection
|
5A@10ms pulse
|
|
EMC (Electromagnetic Compatibility)
|
EN 55032/55024
|
|
EMI (Electromagnetic Interference)
|
CISPR 32, FCC Part 15B Class B
CNS 13438
|
|
ESD (Electro Static Discharge)
|
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
|
|
RS (Radiated Susceptibility)
|
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
|
|
EFT (Electrical fast transient)
|
IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV
|
|
Surge
|
IEC 61000-4-5 Surge Power: 2 kV;
|
|
CS (Conducted Susceptibility)
|
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
|
|
RF (radio frequency )
|
PLMN11 (LET-NB / LET-M1)
|
|
Safety
|
CNS 14336-1
|
|
Firmware
|
|
|
Firmware update
|
OTA (Over the air)
|
|
Physical Characteristic
|
|
|
Enclosure
|
IP65
|
|
Dimensions (mm)
|
156 x 87.5 x 55
|
|
Weight(g)
|
300g
|
|
Environmental
|
|
|
Storage Temperature
|
-40˚C to +80˚C
|
|
Operating Temperature
|
-20˚C to +70˚C
|
|
Operating Humidity
|
0 to 95%
|
|
Additional Sensor Support Feature
|
|
Accelerometer
|
Measurement Range(g) : ±2, ±4, ±8, ±16
|
