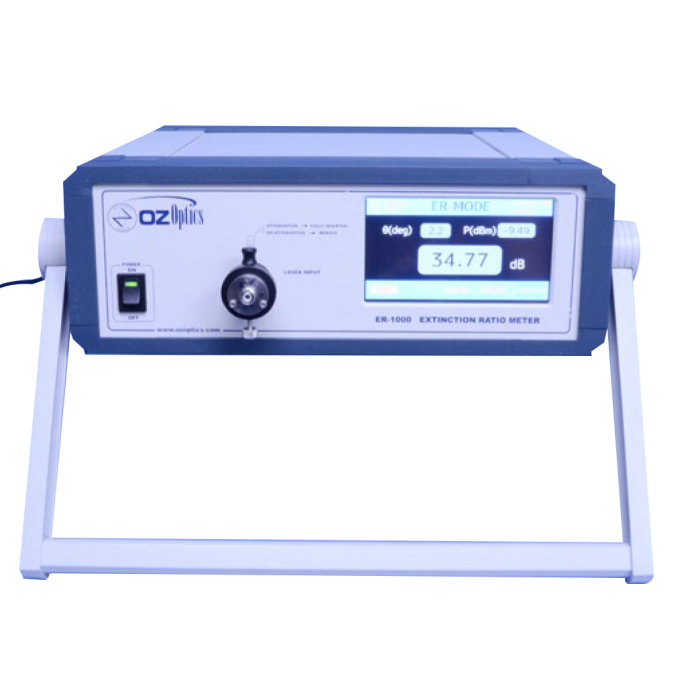

Le compteur du rapport d'extinction de la polarisation d'OZ Optics permet de mesurer rapidement le rapport d'extinction de sortie de la lumière provenant d'une fibre.
Un polariseur rotatif mesure le rapport d'extinction (RE) et l'orientation de l'axe de transmission par rapport à la clé du connecteur.
En option, des filtres de densité neutre peuvent être ajoutés au mesureur de rapport d'extinction, afin d'étendre la plage de puissance maximale. Ces filtres peuvent être facilement insérés et retirés, sans perturber votre installation. Ces filtres permettent de mesurer des niveaux de puissance jusqu'à 2 watts.
L'appareil de mesure fonctionne selon plusieurs modes. En mode temps réel, l'appareil donne le rapport d'extinction et l'alignement. En mode enregistrement, l'appareil donne le rapport d'extinction le plus défavorable sur une période donnée. Ce mode est idéal pour les mesures d'assurance qualité.
En outre, l'appareil peut fournir un affichage de la puissance relative, proportionnel à la puissance d'entrée en dB. Cet affichage est mis à jour jusqu'à 650 fois par seconde.
L'interface informatique permet d'utiliser l'appareil avec des unités de contrôle informatiques à des fins d'alignement. La combinaison des fonctions de polarisation et de puissance relative permet à l'unité d'être utilisée pour l'alignement automatique complet des composants de maintien de la polarisation.
Part Number
|
ER-1000-VIS
|
ER-1000-1290/1650-ER=50
|
ER-1000-IR
|
ER-1000-1800/2400
|
| Bar Code Number |
56055 |
56051 |
56052 |
56053 |
| Wavelength Range |
450 nm to 900 nm |
1290 nm to 1650 nm |
850 nm to 1650 nm |
1800 nm to 2400 nm |
| Extinction Ratio Range |
30 dB |
40 dB for 1290 nm to 1650 nm
0 to 50 dB for 1550 nm & input
power >-5 dBm
0 to 40 dB for 1550 nm & input
power >-15 to –5 dBm
0 to 30 dB for 1550 nm & input
power >-25 to –15 dBm
0 to 20 dB for 1550 nm & input
power >-35 to –25 dBm |
30 dB for 850 nm
to 1290 nm
35 dB for 1290 nm
to 1650 nm |
30 dB |
| Dynamic Range |
40 dB |
60 dB |
47 dB |
35 dB |
| Extinction Ratio Accuracy |
±0.5 dB |
±0.15 dB for ER < 30 dB |
±0.5 dB |
±0.5 dB |
| Extinction Ratio Resolution |
0.01 dB |
| Angular Accuracy |
± 0.5 degrees |
| Angular Resolution |
0.3 degrees |
| Update Rate (Extinction Ratio) |
2.7 Hz |
| Update Rate (Relative Power) |
650 Hz |
| Input Optical Power |
50 μW to 1.0 mW |
| Communication Interface |
USB |
| Input Supply Voltage |
Universal 50/60 Hz 110/220V AC/DC 12 volt adapter |
| Dimensions |
100 x 280 x 300 mm (excluding handle and connectors) |
| Weight |
4.1 kg (9 lb) |
| Operating Temperature |
-10° to 55°C (14 to 131°F) |
| Storage Temperature |
-30° to 70°C (-22 to 158°F) |
| Storage Humidity |
<85%, RH non condensing at -30° to 70°C (-22 to 158°F) |
| Display |
Touch Screen |
Caractéristiques techniques :
- Mesure des rapports d'extinction de polarisation jusqu'à 50 dB (pour une gamme de longueurs d'onde spécifique)
- Très large gamme de longueurs d'onde : 450 à 900 nm et 550 à 1000 nm pour la gamme de longueurs d'onde visible ; 850 à 1650 nm ou 1800 à 2400 nm pour la gamme de longueurs d'onde IR
- Précision ER de ±0,15 dB jusqu'à 30 dB
- Précision angulaire de ±0,5
- Résolution ER de 0,01 dB et résolution angulaire de 0,3°.
- Mesure de la puissance jusqu'à 2 watts
- Adaptateurs de connecteurs interchangeables
- Mode d'enregistrement pour les mesures en continu
- Interface de communication USB
- Écran tactile
- Mémoire intégrée pour les fonctions de stockage et de rappel
Applications :
- Fabrication et test de composants en fibre optique
- PMC et PBS PER et test du rapport de couplage
- Diode laser à fibre PM en queue de cochon
- Production et test de cordons de raccordement en fibre PM
- Test d'épissures par fusion de fibres PM
- Alignement automatique
- Contrôle et mesure de la qualité
- Développement de produits
- Dépannage de composants et de systèmes
