Antenne combinée ANT (GSM/2G/3G et GNSS) + brin VHF (27 MHz – 600 MHz) : 710737/72488-1 | PCTEL

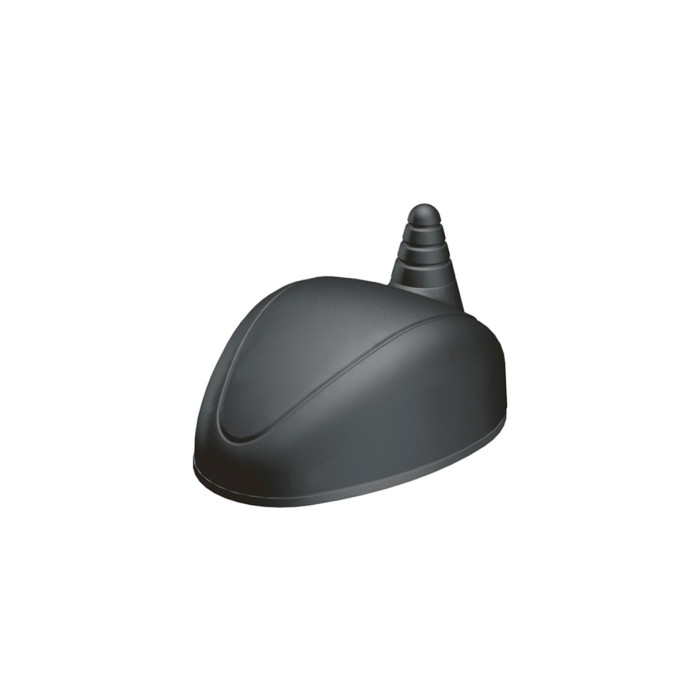

L’antenne Smarteq Ant est une antenne multibande à montage sur toit conçue pour combiner les fonctions de réception GNSS (GPS) et cellulaire (2G/3G). Son design fin et aérodynamique, sa compatibilité avec une large plage de fréquences et son étanchéité IP67 en font un choix idéal pour les véhicules connectés, les flottes, les systèmes de sécurité, de logistique ou autres applications télématiques.

Avantages :

• Fonction double : GNSS (GPS) + Cellulaire
• Plage de fréquences étendue : option pour ajouter un fouet de 27–600 MHz
• Amplification GPS intégrée : LNA actif +26 dB
• Design compact et aérodynamique, idéal pour véhicules urbains ou utilitaires
• Montage par perçage standard Ø19 mm
• Étanchéité IP67 et résistance aux températures extrêmes

Caractéristiques principales :

• Références disponibles :
  • 72488-1 : pigtail droit (FME(m), SMA(m), FME(f))
  • 72488-L1 : pigtail gauche (FME(m), SMA(m), FME(f))
• Technologies supportées : 2G/3G, GPS 1575.42 MHz, option 27–600 MHz (bande VHF/UHF)
• Impédance : 50 Ω
• Polarisation :
  • Cellulaire : verticale
  • GPS : RHCP (circulaire droite)
• Gain :
  • Cellulaire : 2.15 dBi
  • GPS : 5 dBic (passif), 27 dB (actif)
• VSWR : 2:1 (cellulaire), 1.5:1 (GPS)
• Puissance max : 10 W (cellulaire), 25 W (fouet)
• Tension d’alimentation GPS : 3.3 – 5 V

Caractéristiques mécaniques :

• Dimensions : 108 x 80 x 60 mm (sans fouet)
• Poids : 170 g
• Matériaux :
  • Capot : PC-PBT noir
  • Base : alliage d’aluminium
  • Joint : Dryflex
• Filetage pour fouet externe : M6
• Température de fonctionnement : -40 °C à +85 °C
• Indice IP : IP67
• Câbles :
  • Cellulaire : 200 mm
  • GPS : 130 mm
  • Fouet : 150 mm

Applications :

• Systèmes de transport intelligents (ITS)
• Gestion de flotte et géolocalisation
• Sécurité et télésurveillance mobile
• Logistique et télématique embarquée
• Véhicules utilitaires, taxis, pick-up, camions
