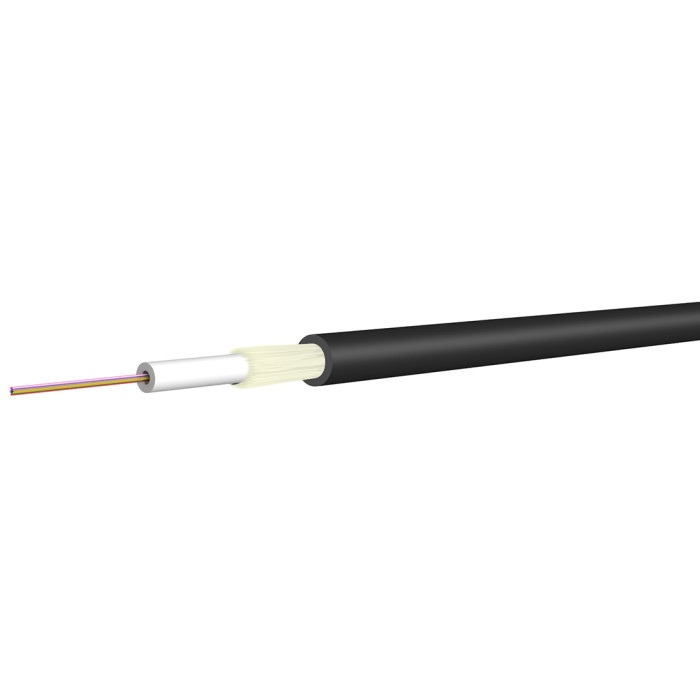

Nouveau Câble multi-fibres à tube lâche : LSFH Agrandir l'image

Câble multi-fibres à tube lâche : LSFH | HUBER+SUHNER

Le câble multi-fibres à tube lâche LSFH de HUBER+SUHNER est conçu pour une utilisation intérieure et extérieure. Il est entièrement exempt de métal et protégé contre les rongeurs grâce à une armature en verre.

Plus de détails

Téléchargement

Description

Le câble multi-fibres à tube lâche LSFH de HUBER+SUHNER est conçu pour une utilisation intérieure et extérieure. Il est entièrement exempt de métal et protégé contre les rongeurs grâce à une armature en verre. Ce câble est également équipé d’une corde de déchirure pour faciliter le retrait de la gaine, offrant une résistance accrue à la traction. De plus, il est à faible émission de fumée, sans halogène et auto-extinguible, garantissant une sécurité optimale en cas d’incendie. Le câble est étanche longitudinalement et transversalement.

Types Disponibles

  • Nombre de fibres : De 2 à 24 fibres
  • Types de fibres :
    • E9/125 selon IEC 60793-2-50 Typ B1.3 + ITU G.652.D
    • E9/125A2 selon IEC 60793-2-50 Typ B6_a2 + ITU G.657.A2
    • G50/125-OM2 selon IEC 60793-2-10 Typ A1a + ITU G.651
    • G50/125-OM3 selon IEC 60793-2-10 A1a2 + ITU G.651 BendOptimized
    • G50/125-OM4
    • G62.5/125-OM1 selon IEC 60793-2-10 A1b
    • NZDSF selon IEC 60793-2-50 Typ B4 + ITU G.655
    • H200/230/500 selon IEC 60793-2-30 A3c

Couleurs Standard

  • Fibre : Selon le code couleur
  • Tube : Blanc ou naturel
  • Gaine extérieure : Noire (option avec deux bandes orange)

Données Techniques

  • Construction :
    • 24 fibres optiques
    • 1 tube lâche multi-fibres, jusqu’à 24 fibres chacun (2.8 mm)
    • Renforcement / verre-roving
    • 2 cordes de déchirure
    • Gaine extérieure / PE retardateur de flamme (LSFH) (12 mm)
  • Dimensions : 250 µm

Données Mécaniques

  • Poids : 178 kg/km
  • Résistance à la traction :
    • Pendant l’installation : 12000 N
    • En service : 4500 N
  • Rayon de courbure minimal :
    • Pendant l’installation : 180 mm
    • En service : 120 mm
  • Résistance à l’écrasement :
    • Pendant l’installation : 11000 N/dm
    • En service : 6000 N/dm
  • Résistance aux impacts : Wp = 4.5 J
  • Flexion répétée : Rayon = 80 mm / Poids = 2.5 kg
  • Torsion : Angle = +1440° / Longueur = 1000 mm

Données Environnementales

  • Plage de température :
    • Pendant l’installation : -10 °C à +50 °C
    • En service : -20 °C à +70 °C
    • En stockage : -25 °C à +70 °C
  • Charge de feu : 3.1 MJ/m
  • Propagation du feu :
    • Sur un câble vertical unique : conforme
    • Sur un faisceau de câbles verticaux : conforme
  • Test de feu :
    • Densité de fumée : conforme
    • Gaz acide halogène : conforme
    • Degré d’acidité : conforme
  • Pénétration de l’eau : h=1m, 24h, p<3m
  • Conformité CPR : B2ca-s1a,d0,a1

Certifications

  • Conforme à la directive 2011/65/EU (RoHS - y compris 2015/863 et 2017/2102)
  • Certifié selon ISO 9001, ISO 14001, AS/EN9100, ISO/TS 16949 et IRIS
