Modules d'Alimentation ( 0.05 Hz — 200 kHz ) Agrandir l'image

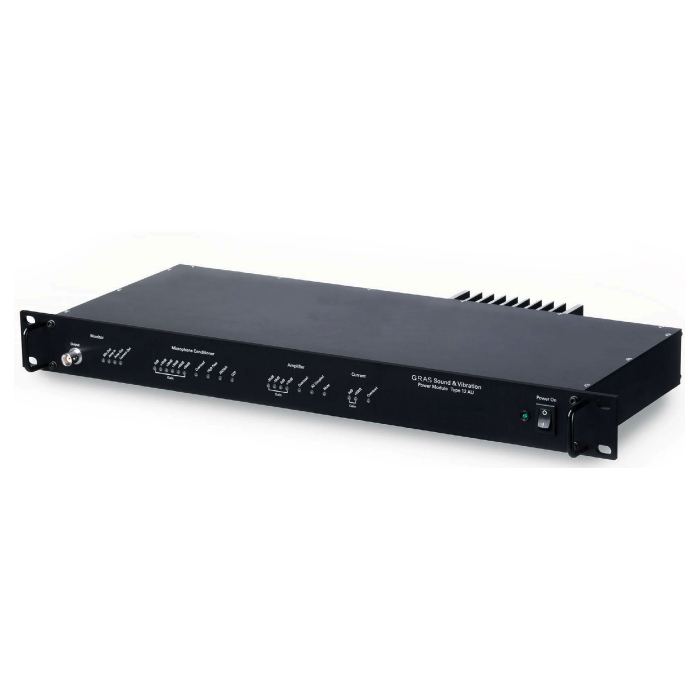

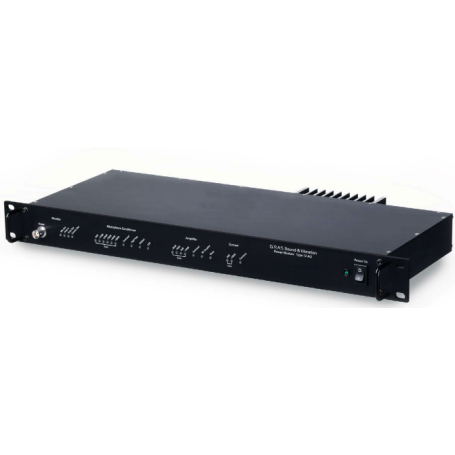

Module d'Alimentation ( 0.05 Hz — 200 kHz ): série 12A | GRAS Sound & Vibration

Le module d'alimentation GRAS est conçu pour fournir une alimentation stable et fiable aux préamplificateurs de microphones et aux systèmes de mesure acoustique. Il est disponible en plusieurs configurations pour répondre à divers besoins de mesure, allant des applications de laboratoire aux...

Plus de détails

Téléchargez le guide de sélection des microphones GRAS

Téléchargement

Documentation Module d'Alimentation

Téléchargez ce fichier (1.8M)

Description

Le module d'alimentation GRAS est conçu pour fournir une alimentation stable et fiable aux préamplificateurs de microphones et aux systèmes de mesure acoustique. Il est disponible en plusieurs configurations pour répondre à divers besoins de mesure, allant des applications de laboratoire aux environnements de production.

Caractéristiques Principales :

  • Types de Modules :

    • Modules d'alimentation à un canal, deux canaux, quatre canaux, huit canaux et dix canaux.
    • Modules avec amplification, filtres et générateurs de calibration intégrés.
    • Modules universels pour une utilisation polyvalente en laboratoire et sur le terrain.

  • Connectivité :

    • Connecteurs d'entrée LEMO 1B à 7 broches.
    • Connecteurs de sortie BNC.
    • Interface RS-232 pour le contrôle à distance sur certains modèles.

  • Alimentation :

    • Options d'alimentation par batteries AA ou adaptateurs secteur (115/230 VAC).
    • Certains modèles sont alimentés via USB pour une intégration facile avec des analyseurs de mesure.

  • Fonctionnalités Avancées :

    • Indicateurs de surcharge instantanée et verrouillée.
    • Réseaux de pondération A conformes aux normes IEC 60651 Type 0 et IEC 61672 Classe 1.
    • Filtres passe-haut Butterworth à 3 pôles avec fréquence de coupure à 20 Hz.
    • Générateurs de calibration de précision intégrés pour la vérification des systèmes.

  • Applications :

    • Mesures acoustiques multi-canaux.
    • Tests de production de micro-haut-parleurs et récepteurs.
    • Mesures de bruit faible avec systèmes de microphones à faible bruit.

Avantages :

  • Fiabilité et Précision : Conçus pour fournir une alimentation stable et précise aux systèmes de mesure acoustique.
  • Flexibilité : Large gamme de modèles pour répondre à divers besoins de mesure.
  • Facilité d'Utilisation : Interfaces utilisateur intuitives et options de contrôle à distance.

Spécifications et modèles disponibles :

ModelInput ChannelsOutput ChannelsPreamplifier SupplyOutput ImpedancePolarization VoltageFrequency ResponsePower SupplyGain SettingsOther Features
12AD 1 x LEMO 1B 7-pin 1 x BNC ± 15 V Depends on preamplifier 0 V or 200 V 0.05 Hz — 200 kHz 4 x AA or 4.5 — 24 V DC - -
12AR 2 x LEMO 1B 7-pin 2 x BNC ± 15 V Depends on preamplifier 0 V or 200 V 0.05 Hz — 200 kHz 4 x AA or 4.5 — 24 V DC - -
12AK 1 x LEMO 1B 7-pin 1 x BNC 28 V or 120 V 30 Ω 0 V or 200 V 3.5 Hz — 200 kHz 10 x AA or 12 — 18 V DC 0 dB, +10 dB, +20 dB, +30 dB, +40 dB, +50 dB Adjustable gain, filters, SysCheck generator
12AA 2 x LEMO 1B 7-pin 2 x BNC 28 V or 120 V 30 Ω 200 V or 0 V 3.5 Hz — 200 kHz 10 x AA or 12 — 18 V DC -20 dB, 0 dB, +20 dB, +40 dB Adjustable gain, filters, SysCheck generator
12AG 8 x LEMO 1B 7-pin 8 x BNC 28 V or 120 V 30 Ω 0 V or 200 V 3.5 Hz — 200 kHz 12 — 18 V DC 0 dB, +10 dB, +20 dB, +30 dB, +40 dB, +50 dB Adjustable gain, filters, SysCheck generator
12AB 2 x LEMO 1B 12-pin 2 x BNC, 1 x D-sub 9-pin 28 V or 120 V - 0 V or 200 V 0.05 Hz — 200 kHz 10 x AA or 12 — 18 V DC - For sound intensity probes
12AQ 1 x LEMO 1B 7-pin, 1 x BNC 1 x BNC ± 15V or ± 60 V, 4 mA @ 28 V DC - 0 V or 200 V 2 Hz — 200 kHz 6 x LR14 or 8 — 18 V DC -20 dB to +70 dB (in 10 dB steps) HP filters, A-weighting, RS-232 interface
12AL 1 x BNC 1 x BNC 4 mA @ 28 V - - 1 Hz — 200 kHz 2 x AA or 3 — 6 V DC - A-weighting, overload indicator
12AN 4 x LEMO 1B 7-pin 4 x BNC ± 15 V - 0 V or 200 V 0.05 Hz — 200 kHz 4 x AA or 6 — 20 V DC - -
12AX 4 x BNC 4 x BNC 5 mA @ 28 V - 0 V 1 — 300 kHz 6 — 20 V DC 0 dB, +20 dB, +40 dB Adjustable gain
12AU 1 x LEMO 1B 7-pin, 1 x BNC 1 x BNC ± 15 V, 28 V / 4 mA 2 kΩ/100 nF 0 V / 200 V (remote controlled) 1 Hz — 100 kHz 115/230 VAC 0 — 50 dB (in 10 dB steps) Power amplifier, HP filters
12BA 1 x BNC 1 x BNC 4 mA @ 24 V - 0 V 10 — 200 kHz via USB 5 V - -
12BE 2 x BNC 2 x BNC 4 mA @ 24 V - 0 V 10 — 200 kHz via USB 5 V - -
12BB 4 x BNC 4 x BNC 4 mA @ 24 V - 0 V 10 — 200 kHz via USB 5 V - -
12BC 1 x LEMO 7-pin 1 x BNC ± 15 V - 200 V 10 Hz — 200 kHz USB +5 V or AC mains - TEDS support via USB
12BF 2 x LEMO 7-pin 2 x BNC ± 15 V - 200 V 10 Hz — 200 kHz USB +5 V or AC mains - TEDS support via USB
12BD 4 x LEMO 7-pin 4 x BNC ± 15 V - 200 V 10 Hz — 200 kHz USB +5 V or AC mains - TEDS support via USB
12HF 1 x LEMO 1B 7-pin 1 x BNC ± 15 V 30 Ω 200 V 2 Hz — 20 kHz External power supply - For low-noise systems, pressure/free field switch
