Description

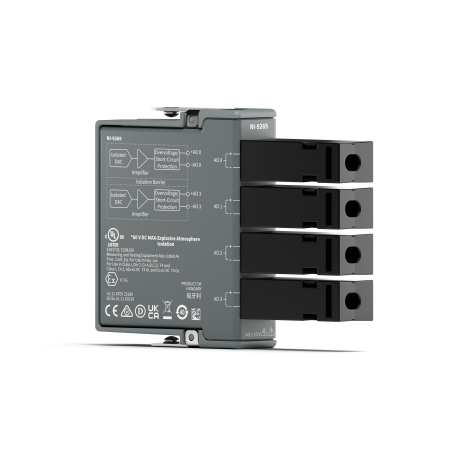

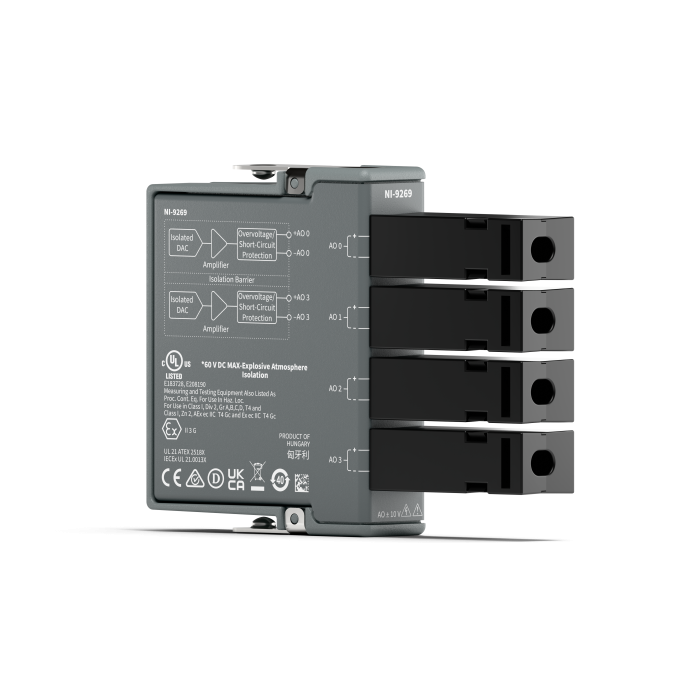

Le NI-9269 est un module de sortie de tension de la série C, capable de fournir des sorties de tension nominales de ±10 V avec une résolution de 16 bits. Chaque canal est isolé des autres, permettant des mises à jour simultanées et une protection contre les surtensions et les courts-circuits. Le module est disponible avec des bornes à vis ou des bornes à encliqueter, offrant une flexibilité d'installation pour diverses applications.
Avantages :
- Isolation canal à canal pour une protection accrue et des performances fiables.
- Sorties de tension simultanées pour des applications nécessitant des mises à jour rapides et synchronisées.
- Protection contre les surtensions et les courts-circuits pour une durabilité accrue.
- Options de connecteurs variées pour une installation flexible.
Caractéristiques principales :
Dimensions et Poids
- Poids : 156 g (5.5 oz) avec bornes à vis, 161.3 g (5.7 oz) avec bornes à encliqueter.
Performances
- Nombre de canaux : 4 canaux de sortie analogique.
- Résolution du DAC : 16 bits.
- Plage de tension de sortie : ±10 V nominal, ±10.47 V typique.
- Courant de sortie : ±10 mA par canal, ±20 mA au total.
- Impédance de sortie : 100 mΩ.
- Précision : 0.17% d'erreur de gain, 0.15% d'erreur d'offset (calibré).
- Protection contre les surtensions : ±30 V.
- Protection contre les courts-circuits : Indéfinie.
- Temps de mise à jour : 3.5 μs minimum pour 1 canal, 12.3 μs minimum pour 4 canaux.
- Stabilité : Dérive de gain de 5 ppm/°C, dérive d'offset de 80 μV/°C.
- Bruit : 300 μVrms.
- Taux de montée : 7 V/μs.
- Temps de stabilisation : 20 μs pour une étape à pleine échelle avec une charge de 100 pF.
Environnement
- Température de fonctionnement : -40 °C à 70 °C.
- Température de stockage : -40 °C à 85 °C.
- Humidité de fonctionnement : 10% à 90% RH, sans condensation.
- Humidité de stockage : 5% à 95% RH, sans condensation.
- Protection contre les infiltrations : IP40.
- Degré de pollution : 2.
- Altitude maximale : 2,000 m.
- Choc et vibration : 5 g RMS, 10 Hz à 500 Hz (vibration), 30 g, 11 ms demi-sinus (choc).
Consommation d'énergie
- Mode actif : 1 W maximum.
- Mode veille : 120 μW maximum.
- Dissipation thermique (à 70 °C) : 1.4 W maximum en mode actif, 77 mW maximum en mode veille.
Caractéristiques physiques
- Bornes à vis :
- Calibre du fil : 0.05 mm² à 1.5 mm² (30 AWG à 16 AWG).
- Longueur de dénudage : 6 mm.
- Couple de serrage : 0.22 N·m à 0.25 N·m.
- Nombre de fils par borne : Un fil par borne, deux fils par borne avec un embout à 2 fils.
- Bornes à encliqueter :
- Calibre du fil : 0.5 mm² à 2.5 mm² (20 AWG à 14 AWG).
- Longueur de dénudage : 9 mm ± 1 mm.
- Nombre de fils par borne : Un fil par borne, deux fils par borne avec un embout à 2 fils.
Applications :
- Automatisation industrielle.
- Tests et mesures.
- Contrôle de processus.
- Développement de systèmes embarqués.
