Description

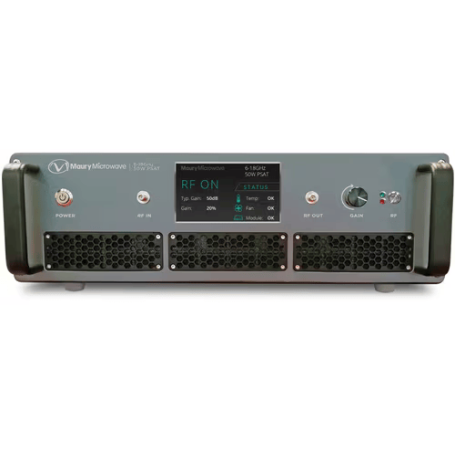

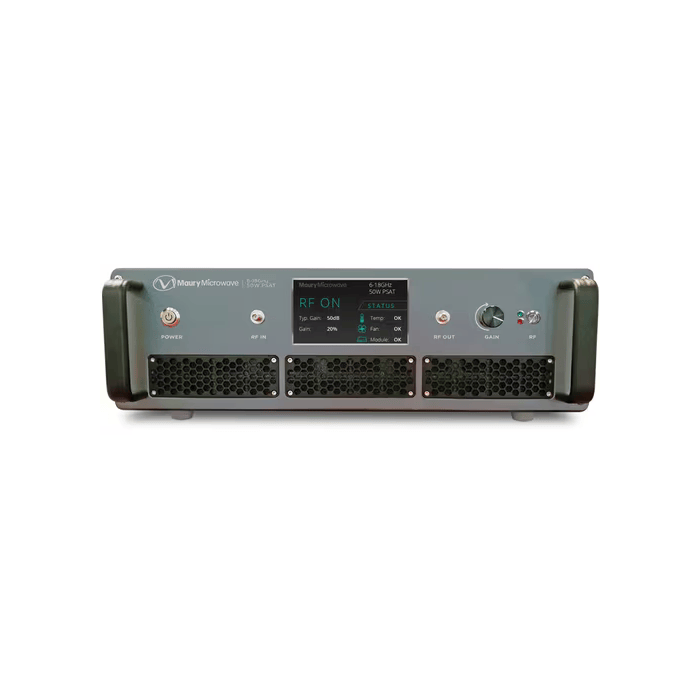

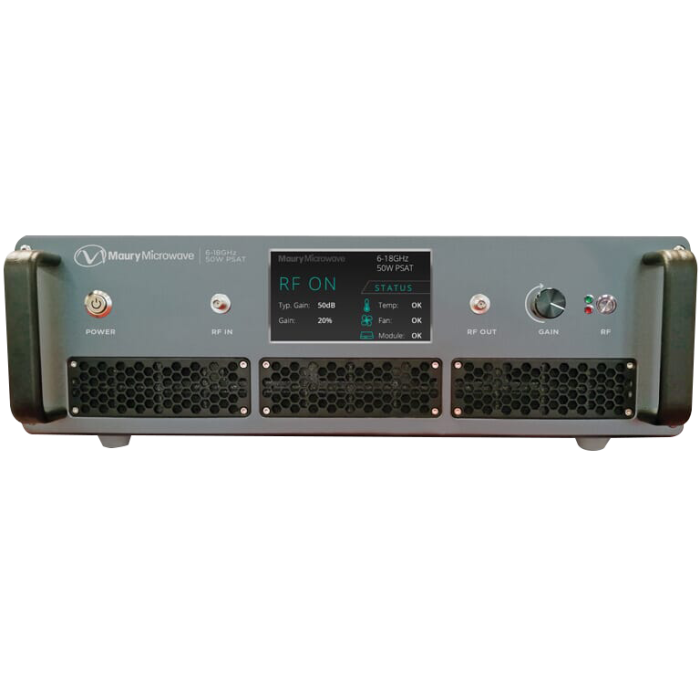

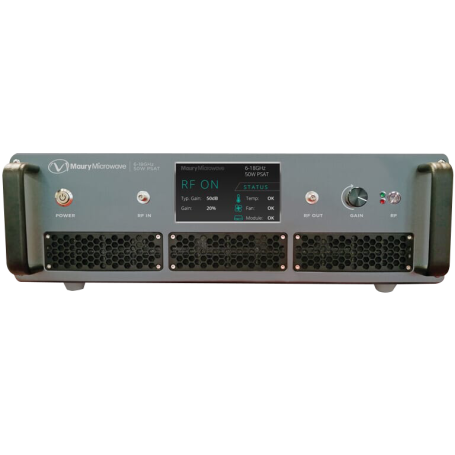

Les amplificateurs de la série MPA sont conçus pour répondre aux exigences spécifiques des applications de test et de mesure. Ils offrent une couverture de fréquence large, une puissance continue élevée, une faible distorsion harmonique et une grande linéarité, ce qui les rend idéaux pour les environnements de test modernes.
Avantages :
- Basés sur des modules PA GaN de pointe
- Couverture de fréquence large pour les applications modernes
- Haute puissance continue sur toute la bande
- Grande linéarité pour les tests de communications large bande
- Circuits de protection intégrés
- Ajustement de gain variable
- Affichage haute résolution montrant l'état de l'amplificateur
- Testés pour la fiabilité à long terme avec des tests de vieillissement et de burn-in
- Tests électriques avancés utilisant des équipements de mesure de pointe
Caractéristiques principales :
- Gamme de fréquences : 0.6-67 GHz selon le modèle
- Puissance de sortie saturée (Psat) : de 1W à 600W selon le modèle
- Gain en petit signal : de 26 dB à 56 dB selon le modèle
- Planéité du gain : typiquement ±2.5 dB à ±5 dB
- Réglage du gain : jusqu'à 20 dB
- VSWR d'entrée : maximum 2:1
- Puissance harmonique : typiquement -15 dBc
- Spur à Psat : typiquement -65 dBc
- IM3 à 13 dB de back-off : typiquement -39 dBc
- IM3 à 3 dB de back-off : typiquement -27 dBc
- Stabilité inconditionnelle avec K>1
- VSWR de charge à Psat : maximum 3:1
Applications :
Les amplificateurs de la série MPA sont utilisés dans une variété d'applications, notamment :
- Extraction et validation de modèles de transistors pour stations de base et combinés 4G et 5G
- Extraction et validation de modèles de transistors RADAR
- Conception et validation de tests (DVT) pour PA et FEM 4G, 5G, WiFi et WLAN
- Caractérisation générale en 50Ω et non-50Ω
Spécifications et modèles disponibles :
| Model Series | Frequency (GHz) | Typical Psat (W) | Min. Psat (W) | Min. Small Signal Gain (dB) | Gain Adj. (dB) | Max. Typ. 2nd Harmonic Power @ Psat (dBc) | Page Reference |
|---|
| MPA-0G6-6G-20 |
0.6-6 |
20 |
20 |
46 |
20 |
-15 |
4 |
| MPA-0G6-6G-60 |
0.6-6 |
60 |
60 |
50 |
20 |
-15 |
5 |
| MPA-0G6-6G-100 |
0.6-6 |
100 |
100 |
53 |
20 |
-15 |
6 |
| MPA-0G6-6G-200 |
0.6-6 |
200 |
200 |
50 |
20 |
-15 |
7 |
| MPA-0G6-6G-500 |
0.6-6 |
500 |
500 |
50 |
20 |
-15 |
8 |
| MPA-2G-6G-100 |
2-6 |
100 |
100 |
52 |
20 |
-15 |
9 |
| MPA-2G-6G-200 |
2-6 |
200 |
200 |
50 |
20 |
-15 |
8 |
| MPA-2G-6G-300 |
2-6 |
300 |
300 |
50 |
20 |
-15 |
9 |
| MPA-2G-6G-600 |
2-6 |
600 |
600 |
55 |
20 |
-15 |
10 |
| MPA-2G-8G-50 |
2-8 |
50 |
50 |
47 |
20 |
-15 |
11 |
| MPA-2G-8G-100 |
2-8 |
100 |
100 |
52 |
20 |
-15 |
12 |
| MPA-2G-18G-20 |
2-18 |
20 |
20 |
41 |
20 |
-15 |
15 |
| MPA-2G-18G-30 |
2-18 |
30 |
30 |
47 |
20 |
-15 |
16 |
| MPA-2G-18G-50 |
2-18 |
50 |
50 |
49 |
20 |
-15 |
15 |
| MPA-2G-26G5-2 |
2-26.5 |
2 |
2 |
35 |
15 |
-15 |
16 |
| MPA-6G-18G-10 |
6-18 |
10 |
10 |
43 |
20 |
-15 |
19 |
| MPA-6G-18G-30 |
6-18 |
30 |
30 |
45 |
20 |
-15 |
20 |
| MPA-6G-18G-50 |
6-18 |
50 |
50 |
50 |
20 |
-15 |
19 |
| MPA-6G-18G-100 |
6-18 |
100 |
100 |
52 |
20 |
-15 |
20 |
| MPA-6G-18G-250 |
6-18 |
250 |
250 |
53 |
20 |
-15 |
21 |
| MPA-8G-12G-100 |
8-12 |
100 |
100 |
52 |
20 |
-35 |
22 |
| MPA-18G-26G5-10 |
18-26.5 |
10 |
10 |
40 |
15 |
-15 |
25 |
| MPA-18G-26G5-25 |
18-26.5 |
20 |
20 |
45 |
15 |
-15 |
26 |
| MPA-18G-26G5-50 |
18-26.5 |
50 |
50 |
51 |
15 |
-15 |
25 |
| MPA-18G-26G5-100 |
18-26.5 |
100 |
100 |
51 |
15 |
-15 |
26 |
| MPA-18G-40G-10 |
18-40 |
10 |
10 |
40 |
15 |
-15 |
27 |
| MPA-18G-40G-20 |
18-40 |
20 |
20 |
43 |
15 |
-15 |
28 |
| MPA-18G-40G-40 |
18-40 |
40 |
40 |
46 |
15 |
-15 |
29 |
| MPA-26G5-40G-5 |
26.5-40 |
5 |
5 |
40 |
15 |
NA |
32 |
| MPA-26G5-40G-10 |
26.5-40 |
10 |
10 |
40 |
15 |
NA |
33 |
| MPA-26G5-40G-25 |
26.5-40 |
25 |
20 |
43 |
15 |
NA |
34 |
| MPA-26G5-40G-50 |
26.5-40 |
50 |
43 |
15 |
NA |
NA |
30 |
| MPA-26G5-40G-100 |
26.5-40 |
100 |
50 |
15 |
NA |
NA |
31 |
| MPA-37G-43G-5 |
37-43 |
5 |
33 |
15 |
NA |
NA |
32 |
| MPA-40G-67G-1 |
40-67 |
1 |
26 |
15 |
NA |
NA |
33 |
| MPA-50G-67G-5 |
50-67 |
5 |
33 |
15 |
NA |
NA |
34 |
