Filtre mode commun ( 10 Gbps - 10 Mbps ): série 10Base-T1S | TDK - EPCOS

Avantages :

• Faible capacité parasite (1,1 à 1,63 pF) conforme aux exigences strictes de l'OPEN Alliance
• Tolérance de capacité étroite (±0,13 pF) permettant une conception d'ECU avec une immunité élevée
• Haute performance de protection ESD (jusqu'à 25 kV selon IEC61000-4-2)
• Conformité à la norme de fiabilité automobile AEC-Q200
• Impact minimal sur la qualité de communication et les caractéristiques de conversion de mode
• Équilibre total optimal comme dispositifs de protection ESD pour 10BASE-T1S

Caractéristiques principales :

• Disponible en format compact 1,0×0,5 mm (EIA0402)
• Tensions de varistance nominales: 110V et 220V
• Résistance ESD: jusqu'à 25kV (IEC61000-4-2)
• Capacité parasite ultra-faible: 1,23pF à 1,5pF selon le modèle
• Plage de températures de fonctionnement étendue adaptée à l'environnement automobile

Paramètres de performance :

• Excellentes caractéristiques de conversion de mode
• Paramètres S conformes aux spécifications de l'OPEN Alliance
• Faible perte d'insertion (Sdd21)
• Faible perte de retour (Sdd11, Sdd22)
• Conversion de mode optimisée (Ssd21, Ssd12)

Fiabilité et conformité :

• Certification AEC-Q200 pour utilisation automobile
• Conforme aux spécifications de l'OPEN Alliance pour les dispositifs de suppression ESD 10BASE-T1S
• Durabilité élevée dans des conditions environnementales sévères
• Stabilité des performances sur une large plage de températures

Applications :

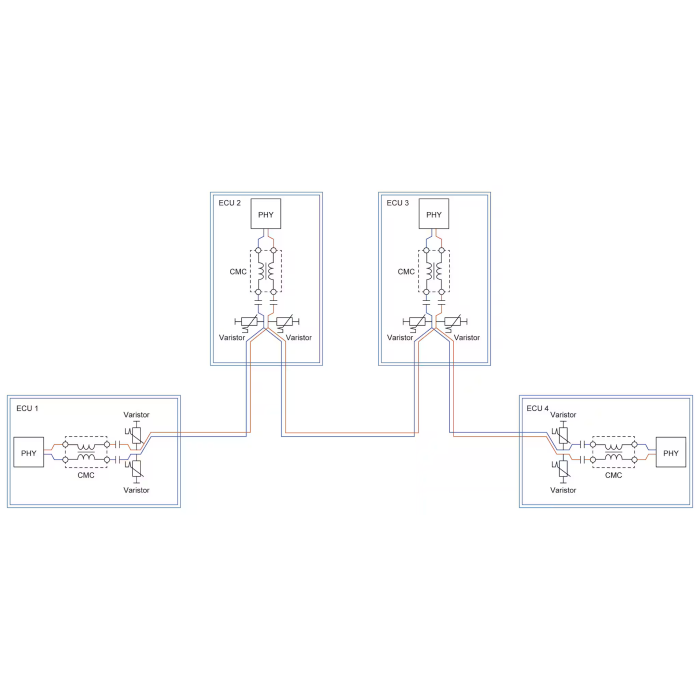

• Protection ESD pour interfaces Ethernet automobile 10BASE-T1S
• Réseaux multi-drop Ethernet dans les véhicules
• ECU (Electronic Control Units) pour véhicules autonomes et connectés
• Systèmes ADAS (Advanced Driver-Assistance Systems)
• Systèmes d'infodivertissement automobile
• Réseaux de communication embarqués de nouvelle génération
• Protection des composants sensibles dans les environnements automobiles difficiles

Spécifications et modèles disponibles :
