Analyseur de puissance – 4 voies, avec sortie analogique et analyse moteur : PW3390-03 | HIOKI

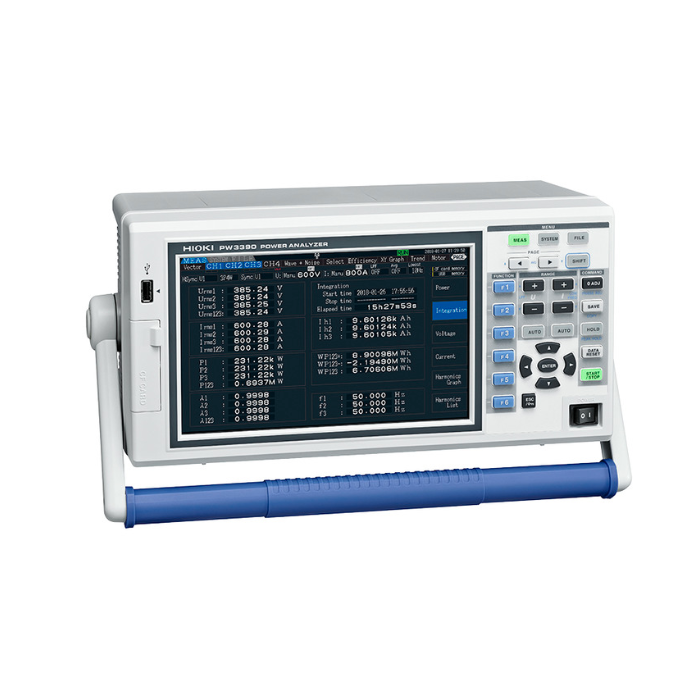

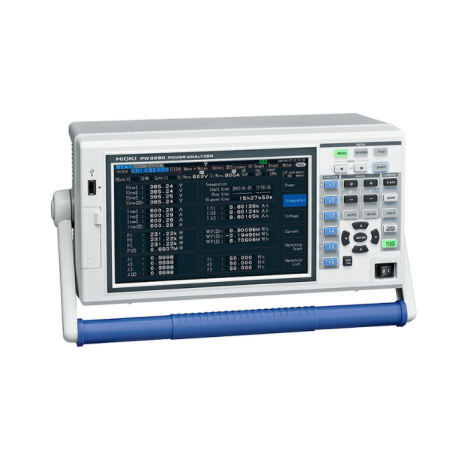

Le PW3390-03 est un analyseur de puissance 4 voies haute précision, intégrant à la fois une sortie analogique et des fonctions avancées d’analyse moteur. Compact et performant, il est idéal pour les tests de rendement, les mesures dynamiques et l’analyse vectorielle des moteurs synchrones.

Avantages

• Précision de base de ±0,04 % ±0,05 % f.s., parmi les meilleures de sa catégorie
• Fonction d’analyse moteur avec mesure d’angle électrique (dq) intégrée
• Sortie analogique (D/A) pour intégration dans les systèmes de supervision
• Bande passante de 200 kHz avec réponse plate en amplitude et phase
• Format compact et léger, idéal pour les mesures sur site
• Synchronisation possible jusqu’à 8 unités (32 canaux)

Caractéristiques principales

• Nombre de voies : 4 canaux d’entrée
• Plage de fréquence : DC, 0,5 Hz à 200 kHz
• Temps de calcul : 50 ms pour les mesures transitoires
• Analyse harmonique et affichage des formes d’onde instantanées
• Fonction de mesure d’angle électrique basée sur les impulsions d’encodeur
• Dimensions : env. 210 mm × 100 mm × 300 mm
• Poids : env. 3,3 kg

Applications typiques

• Analyse de rendement de moteurs synchrones et asynchrones
• Études harmoniques sur moteurs EV/HEV
• Évaluation de la consommation selon la norme WLTP
• Tests de conversion d’énergie dans les systèmes embarqués
• Mesures de puissance dans les environnements de R&D et de production

Informations complémentaires

Le PW3390-03 est livré sans capteurs de courant ni cordons de tension, à commander séparément. Les fonctions d’analyse moteur et de sortie analogique sont intégrées en usine et ne peuvent être ajoutées ultérieurement. Ce modèle est certifié JCSS pour les mesures de puissance DC, garantissant une traçabilité conforme à la norme ISO/IEC 17025
