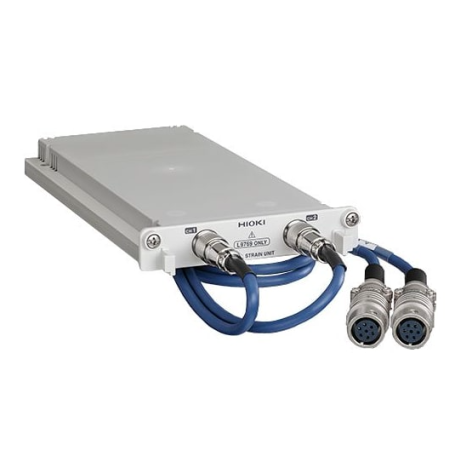

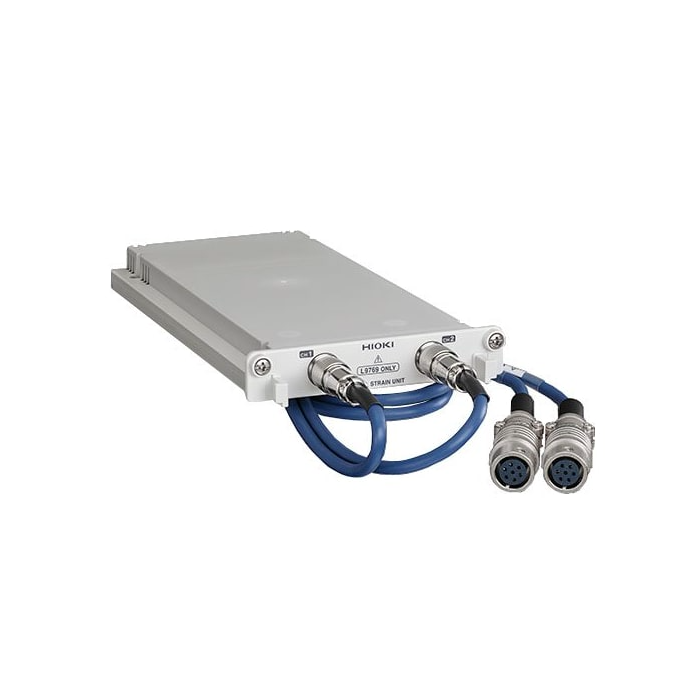

Module de mesure de déformation par jauge de contrainte : U8969 | HIOKI

Le U8969 de HIOKI est un module de mesure conçu pour l’acquisition de signaux issus de jauges de contrainte. Il permet de mesurer des grandeurs physiques telles que la charge, la pression, l’accélération ou le couple, en association avec un enregistreur mémoire de la série MR.

Avantages

• Entrée directe de signaux issus de convertisseurs à jauge de contrainte
• Deux canaux isolés pour une sécurité accrue
• Haute résolution de mesure sur 16 bits
• Compatible avec les enregistreurs MR6000, MR8847A, MR8827, etc.
• Idéal pour les applications en ingénierie civile, automobile et mécanique
• Analyse FFT possible pour l’étude des composantes fréquentielles

Caractéristiques principales

• Nombre de canaux : 2 (mesure de déformation)
• Plage de mesure : 20 µε à 1000 µε/div (6 plages)
• Résolution : 1/1250 de la plage de mesure
• Fréquence d’échantillonnage : jusqu’à 200 kS/s
• Précision : ±(0,5 % de l’échelle + 4 µε)
• Fréquence de mesure : DC à 20 kHz (+1/-3 dB)
• Tension maximale à la terre : 30 V rms ou 60 V DC
• Connecteurs : via câble de conversion L9769 (inclus)
• Dimensions : 106 × 19,8 × 196,5 mm
• Poids : 245 g

Applications typiques

• Mesure de couple avec capteurs à jauge de contrainte
• Analyse vibratoire et mécanique dans les structures
• Tests de résistance et de fatigue de matériaux
• Développement de composants automobiles
• Surveillance de structures dans le génie civil

Informations complémentaires

Le module U8969 est un outil de mesure de haute précision pour les ingénieurs et chercheurs travaillant sur des applications mécaniques complexes. Il permet une acquisition fiable des signaux de déformation, essentielle pour l’analyse structurelle et la validation de prototypes.
