Module d’entrée haute tension directe : U8974 | HIOKI

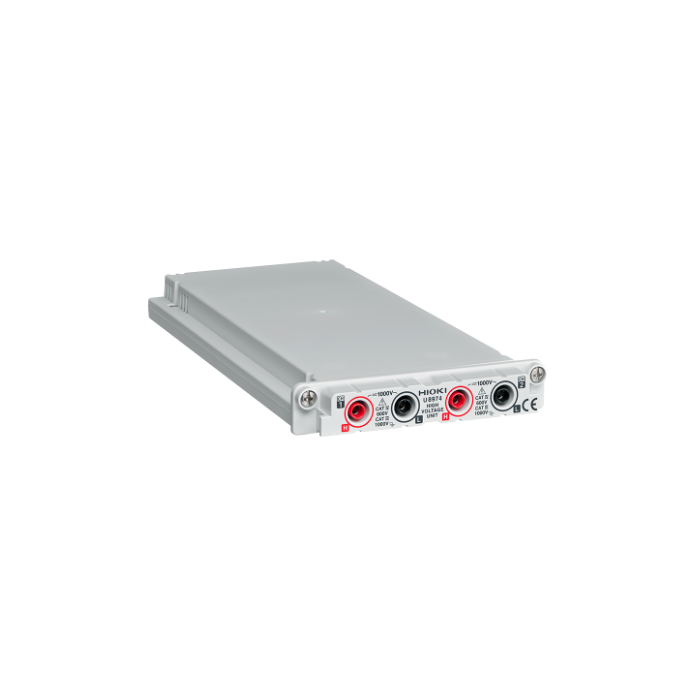

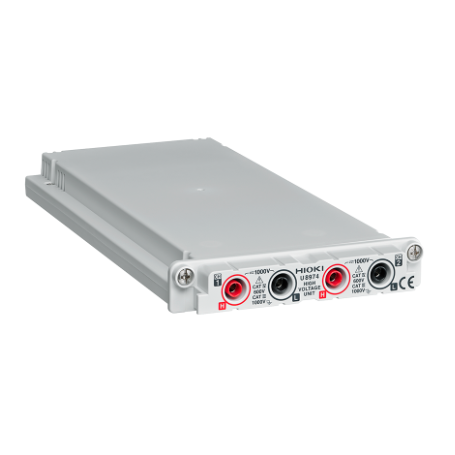

Le U8974 de HIOKI est un module d’entrée haute tension conçu pour les enregistreurs mémoire de la série MR. Il permet la mesure directe de tensions jusqu’à 1000 V DC ou 700 V AC sans sonde différentielle, idéal pour les tests sur alimentations, onduleurs et transformateurs.

Avantages

• Entrée directe jusqu’à 1000 V DC / 700 V AC sans sonde externe
• Deux canaux isolés pour une sécurité renforcée
• Compatible avec les systèmes de mesure haute tension (CAT III 1000 V, CAT IV 600 V)
• Échantillonnage rapide jusqu’à 1 MS/s avec résolution 16 bits
• Idéal pour les mesures primaires et secondaires sur onduleurs et transformateurs
• Analyse précise des événements transitoires et des coupures de charge

Caractéristiques principales

• Nombre de canaux : 2 (isolés)
• Plage de tension : jusqu’à 1000 V DC / 700 V AC
• Catégories de sécurité : CAT III 1000 V / CAT IV 600 V
• Fréquence d’échantillonnage : jusqu’à 1 MS/s
• Résolution : 16 bits
• Impédance d’entrée : 4 MΩ, capacité d’entrée : 5 pF
• Précision DC : ±0,25 % pleine échelle
• Précision RMS : ±1,5 % (30 Hz à 1 kHz), ±3 % (1 kHz à 100 kHz)
• Dimensions : 106 × 19,8 × 196,5 mm
• Poids : 230 g
• Compatible avec : MR6000, MR8847A, MR8827

Applications typiques

• Mesure de tension sur lignes haute tension (380 V, 480 V)
• Analyse des alimentations sans interruption (UPS)
• Tests de transformateurs et convertisseurs de puissance
• Enregistrement de formes d’onde primaires et secondaires
• Études de coupures de charge et de commutation de générateurs

Informations complémentaires

Le module U8974 est une solution idéale pour les ingénieurs en électronique de puissance et en maintenance industrielle. Il permet des mesures haute tension fiables sans accessoires supplémentaires, tout en garantissant une sécurité maximale et une grande précision.
