Module d’entrée analogique 4 voies haute vitesse : U8975 | HIOKI

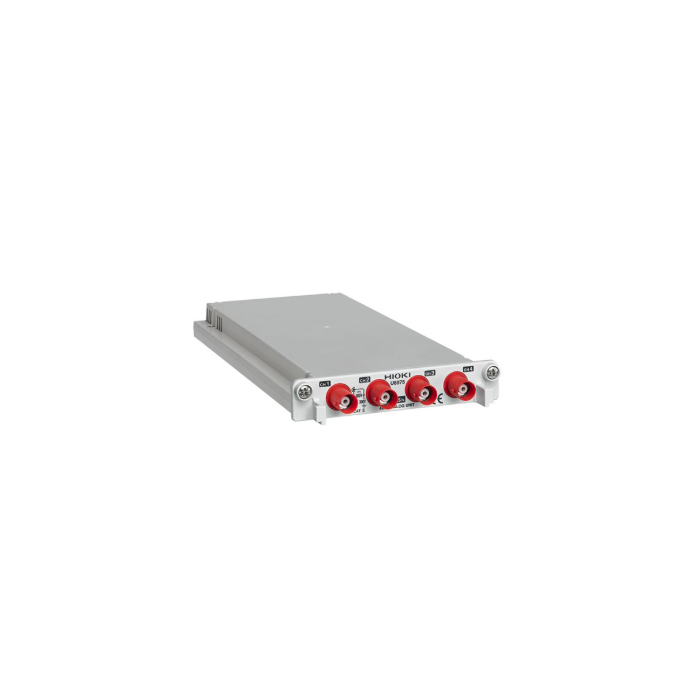

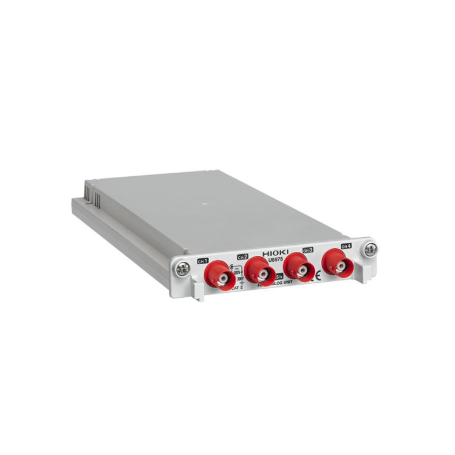

Le U8975 de HIOKI est un module d’entrée analogique 4 canaux conçu pour les enregistreurs mémoire de la série MR. Il permet des mesures multivoies à haute vitesse et haute résolution, jusqu’à 5 MS/s, avec une isolation complète entre les canaux.

Avantages

• Échantillonnage rapide jusqu’à 5 MS/s pour capter les phénomènes transitoires
• Résolution 16 bits pour une grande précision de mesure
• Entrées isolées sur 4 canaux pour une sécurité et une flexibilité accrues
• Large bande passante jusqu’à 2 MHz
• Compatible avec les enregistreurs MR6000, MR8847A (v2.00+), MR8827, MR8740T
• Idéal pour les mesures de tension directe jusqu’à 200 V

Caractéristiques principales

• Nombre de canaux : 4 (isolés)
• Plage de tension : ±200 mV à ±200 V (6 plages)
• Bande passante : DC à 2 MHz
• Fréquence d’échantillonnage : jusqu’à 5 MS/s
• Résolution : 16 bits
• Impédance d’entrée : 1 MΩ, capacité d’entrée : 30 pF
• Filtres passe-bas sélectionnables : 5 Hz, 500 Hz, 5 kHz, 200 kHz
• Tension maximale à la terre : 300 V AC/DC (CAT II)
• Dimensions : 106 × 19,8 × 196,5 mm
• Poids : 250 g

Applications typiques

• Analyse de signaux transitoires dans les systèmes de puissance
• Mesures multicanaux synchronisées sur équipements industriels
• Tests de convertisseurs, onduleurs et alimentations
• Recherche et développement en électronique de puissance
• Enregistrement de phénomènes rapides dans les systèmes embarqués

Informations complémentaires

Le module U8975 est une solution idéale pour les ingénieurs et techniciens qui ont besoin de mesures rapides, précises et isolées sur plusieurs canaux. Il s’intègre parfaitement aux enregistreurs Hioki pour des campagnes de mesure exigeantes en environnement de test ou de production.
