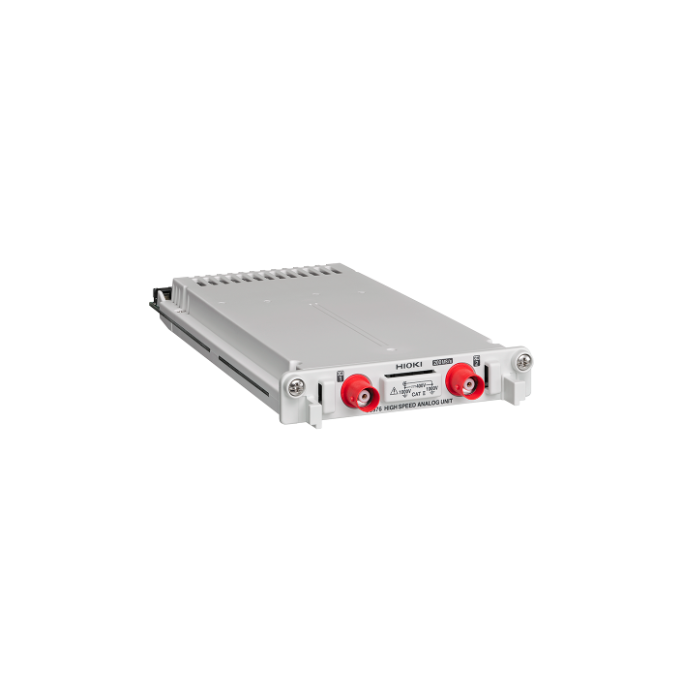

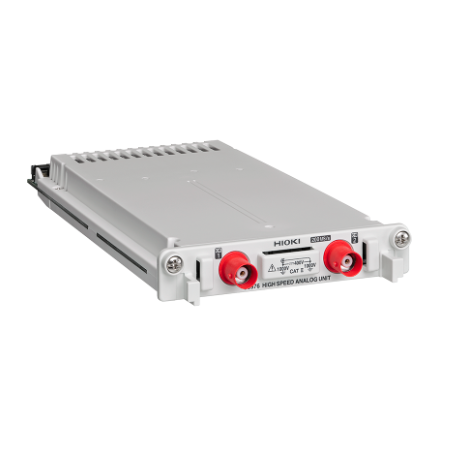

Module d’entrée analogique haute vitesse 200 MS/s : U8976 | HIOKI

Le U8976 de HIOKI est un module d’entrée analogique ultra-rapide conçu pour l’enregistreur mémoire MR6000. Il permet des mesures isolées à 200 MS/s avec une bande passante de 30 MHz, idéal pour capturer les formes d’onde de commutation dans les tests d’onduleurs et de composants de puissance.

Avantages

• Échantillonnage ultra-rapide à 200 MS/s sur 2 canaux isolés
• Bande passante de 30 MHz pour la capture de signaux haute fréquence
• Entrée directe jusqu’à 400 V DC (ou 1000 V avec sonde 9665)
• Idéal pour les tests d’onduleurs, de moteurs et de circuits de puissance
• Compatible avec les sondes de courant haute fréquence (ex. : CT6711)
• Intégration directe dans le MR6000 sans amplificateur externe

Caractéristiques principales

• Nombre de canaux : 2 (isolés)
• Plages de mesure : de 100 mV à 400 V pleine échelle (12 plages)
• Résolution : 12 bits (1/1600 de la plage)
• Fréquence d’échantillonnage : jusqu’à 200 MS/s
• Bande passante : DC à 30 MHz (-3 dB)
• Impédance d’entrée : 1 MΩ, capacité : 22 pF
• Couplage : AC / DC / GND
• Tension maximale à la terre : 1000 V AC/DC (CAT II)
• Dimensions : 106 × 19,8 × 196,5 mm
• Poids : 280 g
• Compatible uniquement avec le MR6000

Applications typiques

• Analyse de formes d’onde de commutation dans les onduleurs
• Mesure de courants d’appel et de signaux transitoires rapides
• Tests de composants électroniques de puissance
• Recherche et développement en électronique embarquée
• Enregistrement de signaux haute fréquence dans les systèmes industriels

Informations complémentaires

Le module U8976 est la solution idéale pour les ingénieurs en électronique de puissance qui ont besoin de capturer des signaux rapides et complexes avec une grande précision. Il permet de tirer pleinement parti des capacités du MR6000 pour des analyses avancées et fiables.
