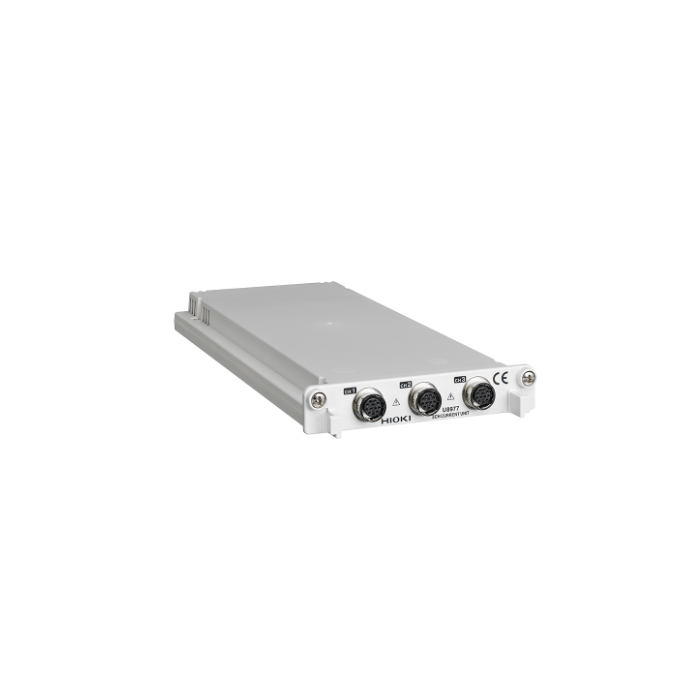

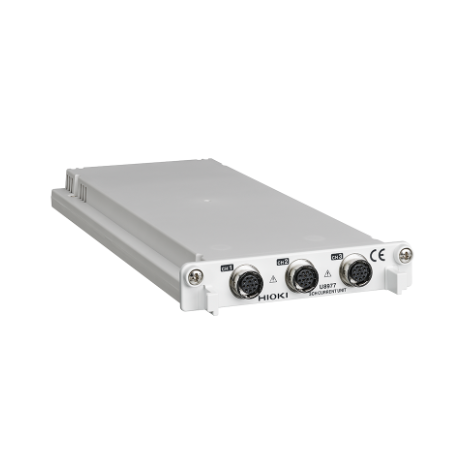

Module de mesure de courant 3 voies : U8977 | HIOKI

Le U8977 est un module d’entrée 3 voies conçu pour mesurer des courants rapides et précis avec les enregistreurs Hioki. Il offre une acquisition haute vitesse et une compatibilité étendue avec les capteurs de courant de la marque.

Avantages

• Trois voies de mesure indépendantes pour une analyse multi-circuits.
• Détection automatique des capteurs de courant connectés avec mise à l’échelle automatique.
• Échantillonnage rapide à 5 MS/s pour capturer des phénomènes transitoires.
• Résolution 16 bits pour une grande précision de mesure.
• Alimentation directe des capteurs via le module, sans source externe.

Caractéristiques principales

• Nombre de voies : 3
• Taux d’échantillonnage : 5 MS/s
• Bande passante : jusqu’à 2 MHz
• Résolution A/N : 16 bits
• Précision DC : ±0,3 % de l’échelle pleine
• Connecteurs : ME15W (résistance d’entrée 1 MΩ)
• Capteurs compatibles : large gamme de capteurs HIOKI (CT684x, CT687x, CT763x, etc.)
• Compatible avec : MR6000, MR8740T, MR8847A (versions spécifiques requises)

Applications typiques

• Analyse de courant dans les systèmes de conversion d’énergie
• Tests de moteurs et d’onduleurs dans l’automobile électrique
• Mesure de courant dans les bancs d’essai de puissance
• Surveillance de charges dynamiques dans les équipements industriels

Informations complémentaires

Le module U8977 est conçu pour s’intégrer parfaitement aux enregistreurs Hioki, offrant une solution modulaire et évolutive pour la mesure de courant. Il est recommandé d’utiliser les capteurs de courant Hioki certifiés pour garantir la précision et la compatibilité. Le module ne peut pas fonctionner de manière autonome et doit être installé dans un enregistreur compatible.
