Module analogique 4 voies : U8978 | HIOKI

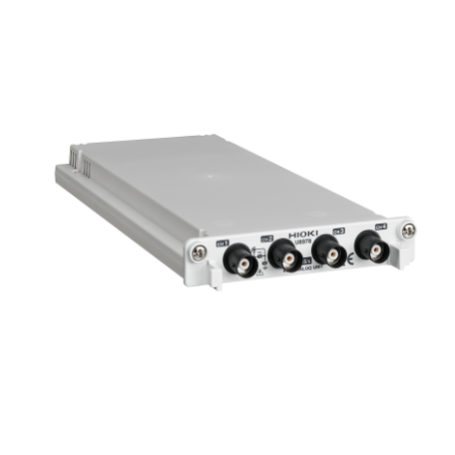

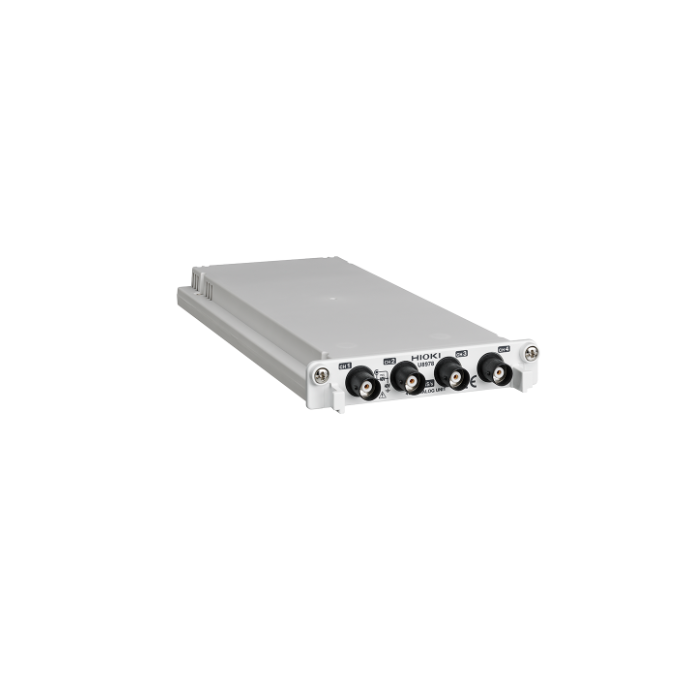

Le U8978 est un module d’entrée isolé à 4 voies conçu pour les enregistreurs Hioki. Il permet la mesure simultanée de signaux analogiques avec une haute résolution et une grande vitesse d’échantillonnage.

Avantages

• Quatre voies isolées pour mesures simultanées multi-points.
• Haute sensibilité (100 mV pleine échelle) pour signaux faibles.
• Échantillonnage rapide à 5 MS/s pour capturer les phénomènes transitoires.
• Résolution 16 bits pour une précision élevée.
• Compatible avec une large gamme de capteurs.

Caractéristiques principales

• Nombre de voies : 4
• Tension d’entrée directe : jusqu’à 40 V DC (300 V avec adaptateur 9665)
• Plages de mesure : de 100 mV à 40 V pleine échelle (9 plages)
• Bande passante : jusqu’à 2 MHz
• Résolution : 16 bits
• Filtres passe-bas : 5 Hz à 200 kHz
• Connecteurs : BNC isolés, impédance 1 MΩ
• Dimensions : 106 × 19,8 × 196,5 mm ; poids : 250 g
• Compatible avec : MR6000, MR8740T, MR8847A (v2.00 ou ultérieure)

Applications typiques

• Mesure de signaux analogiques issus de capteurs
• Analyse de courants faibles dans les systèmes embarqués
• Tests de dispositifs électroniques à faible consommation
• Développement de systèmes de contrôle automobile

Informations complémentaires

Le U8978 s’utilise exclusivement avec les enregistreurs Hioki compatibles. Il permet de mesurer jusqu’à 32 voies simultanément lorsqu’il est combiné à plusieurs modules. Il est idéal pour les applications nécessitant une acquisition rapide et précise de signaux analogiques.
