Description

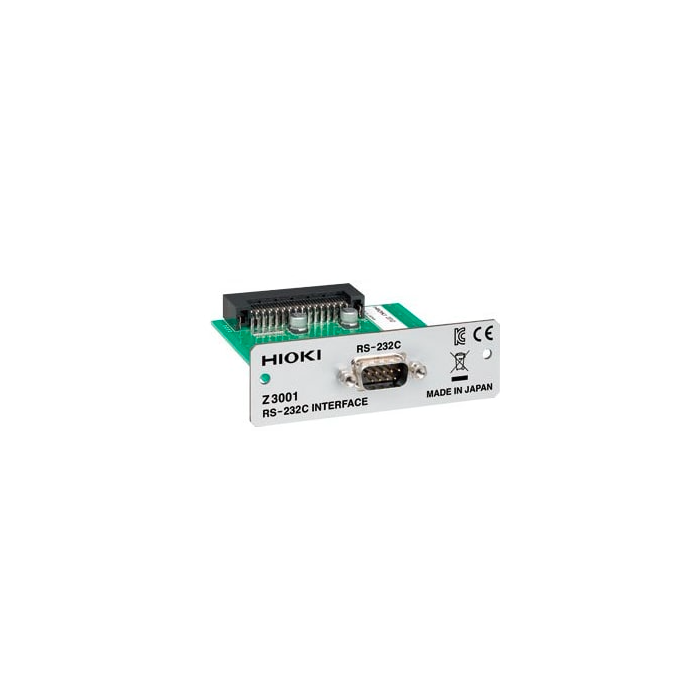

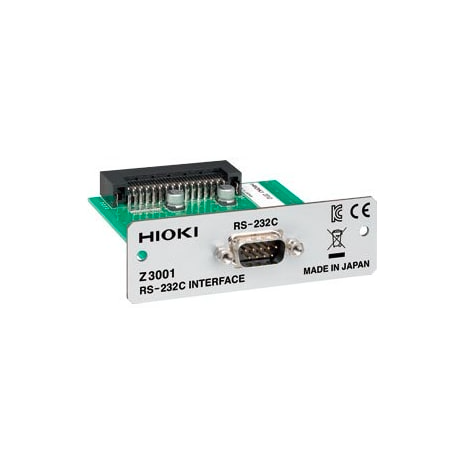

Le Z3001 est une carte d’interface RS-232C enfichable conçue pour les instruments de mesure HIOKI, notamment les ponts LCR et les impédancemètres des séries IM3523, IM3533, IM3590 et IM7580. Elle permet de connecter ces instruments à un ordinateur ou à un système de contrôle via un port série, facilitant ainsi l’automatisation des mesures et la collecte de données.
Avantages
- Communication standardisée : conforme aux normes RS-232C (IEEE-488.1/2), assurant une compatibilité avec de nombreux systèmes.
- Installation simple : module enfichable avec vis de fixation, sans configuration logicielle complexe.
- Fiabilité industrielle : conçu pour un usage intensif dans des environnements de test professionnels.
- Compatibilité étendue : fonctionne avec plusieurs instruments HIOKI, notamment les ponts LCR et impédancemètres.
Caractéristiques principales
- Type d’interface : RS-232C (9 broches, D-SUB)
- Compatibilité : IM3523, IM3533, IM3533-01, IM3590, IM7580A, IM7581, IM7583, IM7585, IM7587
- Dimensions : 90 mm (L) × 28 mm (H) × 82 mm (P)
- Poids : environ 60 g
- Température de fonctionnement : 0 °C à 40 °C
- Humidité de fonctionnement : 20 % à 80 % RH (sans condensation)
- Altitude maximale d’utilisation : 2000 m
- Accessoires recommandés : câble RS-232C HIOKI 9637
Applications typiques
- Intégration dans des bancs de test automatisés
- Contrôle à distance d’instruments de mesure via port série
- Acquisition de données dans des environnements de production ou de laboratoire
- Communication avec des systèmes SCPI pour automatisation de séquences de test
Informations complémentaires
- Installation : nécessite le retrait du panneau vierge de l’instrument, puis fixation du module avec deux vis M3×6 mm
- Entretien : nettoyage avec un chiffon doux légèrement humide ; éviter les solvants
- Précautions : ne pas installer dans des environnements exposés à l’humidité, aux solvants ou aux vibrations mécaniques
- Garantie : 3 ans à compter de la date d’achat
