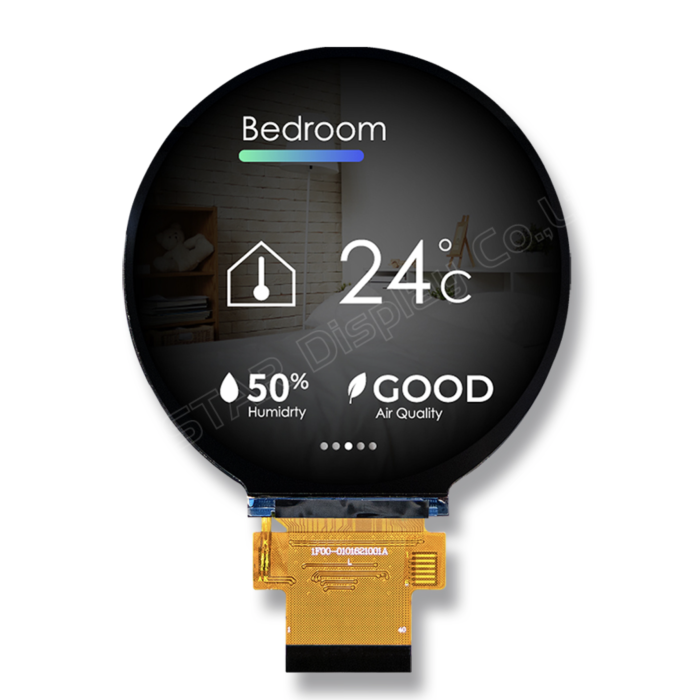

Nouveau Module d'affichage TFT LCD Rond 2,76 pouces avec résolution 480x480 : WFN0276A2T0YADNN000 Agrandir l'image

Module d'affichage TFT LCD Rond, 480 x 480, 2,76 pouces : WFN0276A | Winstar

Ce module d'affichage TFT LCD rond de 2,76 pouces représente une solution d'affichage moderne et polyvalente, parfaitement adaptée aux applications nécessitant un écran circulaire. Avec sa résolution de 480x480 pixels sur une surface active de 70,128 x 70,128 mm, il garantit une qualité d'image...

Plus de détails

Téléchargement

Description

Ce module d'affichage TFT LCD rond de 2,76 pouces représente une solution d'affichage moderne et polyvalente, parfaitement adaptée aux applications nécessitant un écran circulaire. Avec sa résolution de 480x480 pixels sur une surface active de 70,128 x 70,128 mm, il garantit une qualité d'image exceptionnelle et des détails nets.

Le module intègre la technologie IPS (In-Plane Switching) qui assure des couleurs vives et un contraste élevé sous tous les angles de vision. Sa surface anti-éblouissement améliore la lisibilité dans diverses conditions d'éclairage, tandis que le contrôleur ST7701 assure un fonctionnement stable et des performances optimales.

Avantages :

  • Résolution haute définition 480x480 pixels pour des images nettes et précises
  • Technologie IPS avec angle de vision large de 85° dans toutes les directions
  • Design rond unique de 2,76 pouces adapté aux applications modernes
  • Interface double SPI 3W + RGB 18 bits pour une intégration flexible
  • Contrôleur ST7701 intégré pour un fonctionnement stable
  • Surface anti-éblouissement pour une meilleure lisibilité
  • Faible consommation énergétique (2,7V à 3,3V)
  • Luminosité élevée de 420 cd/m² pour une visibilité optimale
  • Rapport de contraste élevé de 1200:1
  • Rétroéclairage LED blanc longue durée (30 000 heures)

Caractéristiques principales :

Dimensions et affichage :

  • Taille d'écran : 2,76 pouces (format rond)
  • Résolution : 480 x 480 pixels
  • Dimensions du module : 73,03 x 76,48 x 2,34 mm
  • Zone active : 70,128 x 70,128 mm
  • Pas des pixels : 0,1461 x 0,1461 mm
  • Type d'écran : TFT transmissif, fond noir

Performances visuelles :

  • Technologie : IPS (In-Plane Switching)
  • Angle de vision : 85°/85°/85°/85° (Haut/Bas/Gauche/Droite)
  • Luminosité : 420 cd/m² (typique)
  • Rapport de contraste : 1200:1
  • Surface : Anti-reflets
  • Rétroéclairage : LED blanc

Interface et contrôle :

  • Interface principale : SPI 3 fils + RGB 18 bits
  • Contrôleur intégré : ST7701
  • Nombre de broches : 40 pins
  • Dalle tactile : Non incluse (version affichage seul)

Alimentation électrique :

  • Tension de fonctionnement : 2,7V à 3,3V (typique 3,0V)
  • Consommation LCD : 25-50 mA (typique 25 mA)
  • Courant LED : 80-100 mA (typique 80 mA)
  • Tension LED : 6,4-6,8V (typique 6,4V)

Conditions environnementales :

  • Température de fonctionnement : -20°C à +70°C
  • Température de stockage : -30°C à +80°C
  • Durée de vie LED : 30 000 heures minimum
  • Fiabilité : Conception industrielle robuste

Applications :

  • Équipements industriels : Tableaux de bord, instruments de mesure, interfaces de contrôle
  • Domotique et maison intelligente : Thermostats connectés, centrales de commande, écrans de contrôle
  • Automobile : Compteurs de bord, affichage tête haute, systèmes d'infodivertissement
  • Dispositifs portables : Montres connectées, dispositifs fitness, appareils de mesure portables
  • Équipements médicaux : Moniteurs de signes vitaux, dispositifs de diagnostic portables
  • Bornes interactives : Kiosques d'information, distributeurs automatiques, bornes de paiement
  • Électronique grand public : Appareils électroménagers, systèmes audio/vidéo, gadgets électroniques
  • Sécurité et surveillance : Panneaux de contrôle d'alarme, systèmes d'accès, interfaces de sécurité
  • Marine et aviation : Instruments de navigation, systèmes de contrôle embarqués
  • Prototypage et développement : Projets IoT, systèmes embarqués, applications de démonstration
