Description

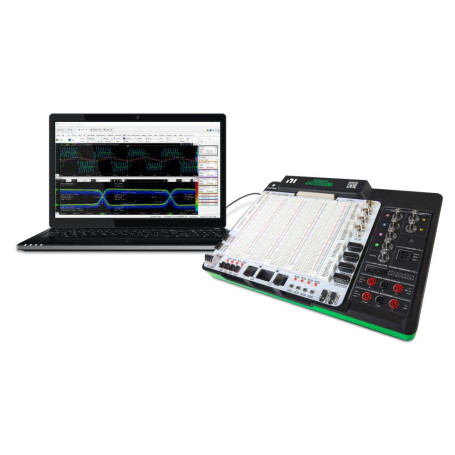

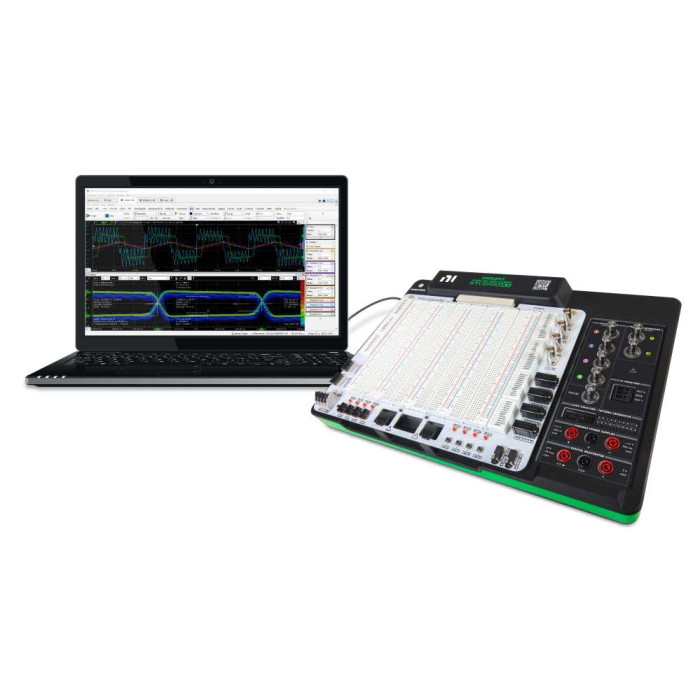

Le Analog Discovery Studio Max (ADS Max) est une solution de laboratoire d'électronique complète conçue pour l'enseignement académique et l'apprentissage pratique. Il est équipé de 14 instruments intégrés, prenant en charge tout, du multimètre aux tracés de Bode, en passant par la génération de protocoles numériques et l'analyse spectrale. Le ADS Max est idéal pour la conception de circuits, l'analyse de signaux et les cours sur les systèmes embarqués. Avec une variété de cartes Canvas amovibles et adaptées aux programmes d'études pour améliorer sa fonctionnalité, le ADS Max permet des expériences dynamiques et pratiques dans les environnements d'apprentissage en classe et à distance.
Avantages :
- Quatre canaux d'oscilloscope avec une bande passante de 50 MHz
- Deux générateurs de formes d'onde arbitraires
- Cartes Canvas dédiées pour le prototypage, les laboratoires et les environnements d'apprentissage
- Six alimentations, variables et statiques
- Jusqu'à 24 canaux d'E/S numériques
- Multimètre numérique intégré
- Connexion USB à l'ordinateur hôte
Caractéristiques principales :
Entrées analogiques
- Quatre canaux d'entrée BNC avec une résolution de 14 bits et une plage d'entrée de ±25 V
- Bande passante de 50 MHz, 100 MS/s par canal
Sorties analogiques
- Deux canaux de sortie BNC avec une résolution de 14 bits, plage de sortie de ±5 V
- Bande passante de 15 MHz, 100 MS/s par canal
E/S numériques
- 16 canaux d'entrée/sortie numériques configurables dynamiquement
- 3,3 V CMOS
- 100 MS/s par canal
Alimentations
- Deux alimentations programmables : 0,5 V à 15 V et -0,5 V à -15 V ; jusqu'à 500 mA par canal
- Quatre alimentations fixes : 15 V (500 mA), -15 V (500 mA), 5 V (2 A) et 3,3 V (310 mA)
Fonctionnalités supplémentaires
- Prend en charge les Canvas interchangeables pour des solutions de prototypage pratiques et prêtes à l'emploi
- Un hub USB intégré pour alimenter, interfacer et déboguer directement les systèmes en aval
- Déclenchement avancé et déclenchement croisé entre les instruments et les appareils
Support logiciel
- WaveForms, l'application logicielle gratuite de Digilent pour Windows, Mac et Linux
- WaveForms SDK pour des applications personnalisées et des scripts en C/C++, Python, C#, Visual Basic
- LabVIEW WaveForms Toolkit
