Description

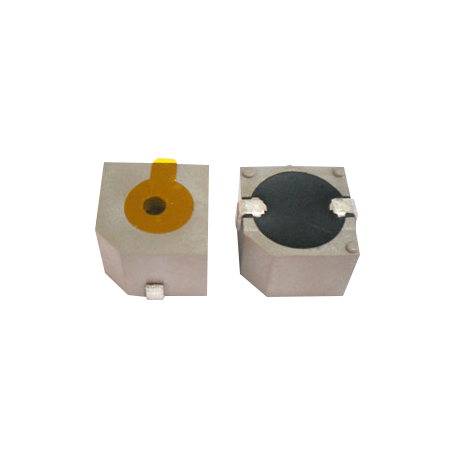

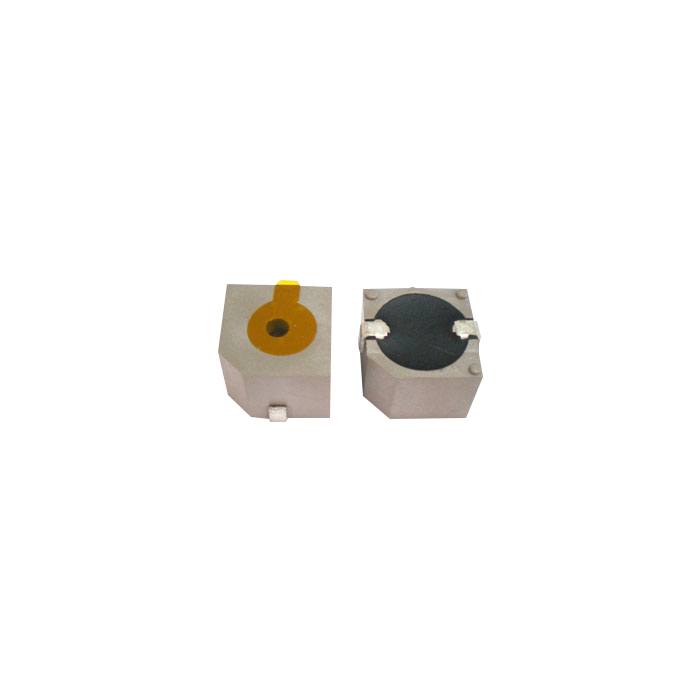

Le buzzer magnétique SMD est un composant électronique compact conçu pour émettre un signal sonore constant. Grâce à sa technologie magnétique et son format miniature, il est parfaitement adapté aux circuits imprimés modernes nécessitant une signalisation sonore fiable dans un espace restreint. Sa conception en montage en surface (SMD) facilite l'intégration dans les processus de fabrication automatisés.
Avantages :
- Montage en surface pour un gain de place optimal
- Faible consommation énergétique
- Signal sonore clair, constant et puissant
- Large plage de tension d'alimentation selon les modèles
- Excellente résistance aux variations de température
- Boîtier robuste en résine plastique PPS
- Compatibilité avec les procédés de soudage automatisés
Caractéristiques principales :
- Type : Buzzer magnétique SMD
- Fréquence d'oscillation : entre 2400 et 2700 Hz (±300 à ±400 Hz selon les modèles)
- Tension de fonctionnement : de 2 Vdc à 15 Vdc
- Tension nominale : 3 Vdc, 5 Vdc ou 12 Vdc selon les modèles
- Consommation maximale : jusqu'à 50 mA
- Niveau de pression sonore : de 80 dB à 90 dB minimum à 10 cm
- Type de signal : tonalité constante
- Température de fonctionnement : -20°C à +70°C
- Température de stockage : -30°C à +80°C
- Poids : entre 2,0 g et 2,8 g
Options et informations complémentaires :
- Différentes tensions nominales disponibles pour s’adapter à divers besoins d’alimentation
- Certifications : CE, RoHS, conformité aux standards de qualité industrielle
- Compatibilité avec soudage à la vague et soudage manuel
- Formats compacts adaptés aux designs électroniques modernes
Applications :
- Équipements électroniques portables et grand public
- Systèmes d’alarme et de sécurité
- Dispositifs médicaux et de mesure
- Électronique automobile (tableaux de bord, alertes)
- Objets connectés (IoT)
- Jouets électroniques et dispositifs de notification
- Équipements industriels nécessitant une signalisation sonore
Spécifications et modèles disponibles :
| Modèle | Fréquence | Tension de fonctionnement | Tension nominale | Consommation max | Niveau sonore | Poids | Couleur |
|---|
| PB-09N27M-05Q |
2700 ± 300 Hz |
3 à 7 Vdc |
5 Vdc |
30 mA |
Minimum 80 dB à 10 cm |
2,5 grammes |
Noir |
| PB-12N24M-03BMQ |
2400 ± 300 Hz |
2 ~ 5 Vdc |
3 Vdc |
30 mA |
80 dB minimum à 10 cm |
2,5 g |
Gris |
| PB-12N24M-05-HQ |
2400 ± 400 Hz |
4,0 ~ 7,0 Vdc |
5 Vdc |
30 mA |
88 dB minimum à 10 cm |
2,0 g |
Gris |
| PB-12N24M-05TRQ |
2400 ± 300 Hz |
4 à 7 Vdc |
5 Vdc |
30 mA |
Minimum 90 dB à 10 cm |
2,8 grammes |
Gris |
| PB-12N24M-12Q |
2400 ± 300 Hz |
9 ~ 15 Vdc |
12 Vdc |
50 mA |
≥ 90 dB à 10 cm |
2,8 g |
Gris |
